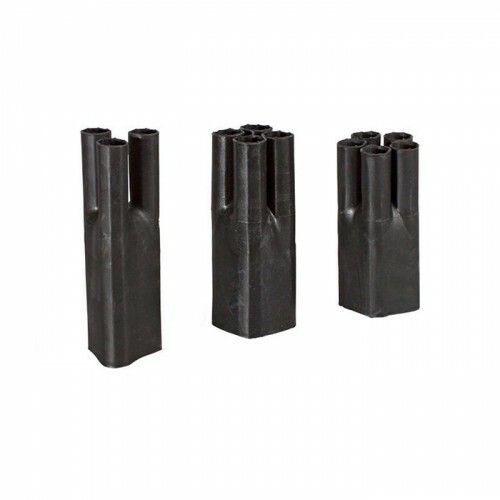

Перчатка термоусаживаемая изолирующая 4ТПИнг-150/240 КВТ 70103

Перчатка термоусаживаемая изолирующая 4ТПИнг-150/240 КВТ от бренда КВТ предназначена для герметизации и изоляции корней разделки многожильных кабелей. Благодаря термоплавкому клею внутри и высокой степени защиты IP67, изделие обеспечивает надёжную изоляцию на напряжении до 1 кВ, особенно в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Перчатка термоусаживаемая изолирующая 4ТПИнг-150/240 КВТ используется для изоляции и герметизации мест соединений и разделки кабелей с бумажной маслопропитанной, пластмассовой или резиновой изоляцией. Применяется в качестве завершающего элемента в комплекте кабельных муфт, особенно там, где требуется защита от влаги, пыли и механических повреждений. Подходит для установки в закрытых и открытых помещениях, в том числе на улице.

Технические характеристики

• Номинальное напряжение: 1 кВ (по спецификации); заявлено производителем до 10 кВ — рекомендуется использовать в соответствии с проектными требованиями
• Номинальное поперечное сечение кабеля: 150–240 мм²
• Материал: негорючий термопластик (полиолефин)
• Рабочая температура: от –55 °C до +110 °C
• Диаметр до усадки: 240 мм (тело), 72 мм (колпачок и пальцы)
• Диаметр после усадки: 150 мм (тело), 34 мм (колпачок и пальцы)
• Внутренний диаметр пальца до усадки: 30 мм; после усадки: 10 мм
• Общая длина после усадки: 180 мм
• Цвет: чёрный
• Наличие термоплавкого клея: да, равномерно распределён по внутренним поверхностям корпуса и пальцев
• Стандарт: ТУ 2291-044-97284872-2011

Совместимость и монтаж

Перчатка термоусаживаемая изолирующая 4ТПИнг-150/240 КВТ совместима с кабелями сечением 150–240 мм² и применяется в составе термоусаживаемых муфт с индексом «нг». Для монтажа необходим нагревательный фен с регулируемой температурой (не ниже 120 °C). Нагрев следует начинать с центра перчатки, медленно перемещаясь к краям. Усадка происходит равномерно благодаря одновременному сужению корпуса и пальцев. После усадки клей образует плотное герметичное соединение с изоляцией кабеля и экраном.

Безопасность и стандарты

Изделие соответствует техническим условиям ТУ 2291-044-97284872-2011. Материал не поддерживает горение, что позволяет применять перчатку в зонах с повышенными требованиями к пожаробезопасности. Устойчивость к УФ-излучению делает её пригодной для наружного монтажа без дополнительной защиты. Герметизация предотвращает проникновение влаги внутрь кабеля, снижая риск пробоя изоляции.

Преимущества

• Высокая степень герметизации за счёт термоплавкого клея — исключает попадание воды и пыли
• Эластичность клея при низких температурах — сохраняет прочность связи даже при –55 °C
• Устойчивость к внешним воздействиям: УФ, влага, перепады температур
• Автоматическая адаптация к форме кабеля — пальцы точно обхватывают жилы после усадки
• Чёрный цвет обеспечивает маскировку и соответствие стандартному исполнению кабельных систем

Ограничения применения

• Не предназначен для работы при напряжении выше 10 кВ — использование на более высоких напряжениях требует проверки сертификатов и согласования с нормами ПУЭ
• Не заменяет основную изоляционную муфту — применяется только как финишный элемент для герметизации корня разделки
• Требует точного соблюдения технологии термоусадки: недостаточный нагрев приведёт к неполной усадке, перегрев — к деформации материала
• Не рекомендуется для кабелей с металлической оболочкой без подготовки поверхности — клей плохо сцепляется с гладкими металлами

Примеры использования

• Завершение сборки термоусаживаемых муфт для кабелей 3×150 мм² в подземных кабельных трассах
• Защита места перехода кабеля из помещения на улицу — предотвращает проникновение влаги через корень разделки
• Изоляция ответвлений в распределительных щитах с использованием кабелей с резиновой изоляцией
• Монтаж в кабельных каналах и тоннелях, где важна долговечность и отсутствие обслуживания

Практические советы

• Перед монтажом обязательно очистите поверхность кабеля от грязи, влаги и оксидов — это повысит адгезию клея
• Выбирайте фен с равномерным потоком тепла — локальный перегрев вызывает пузыри и трещины
• Проверьте, чтобы все четыре пальца перчатки свободно охватывали жилы до начала нагрева — иначе возможна деформация
• После усадки осмотрите швы: они должны быть гладкими, без воздушных зазоров и складок
• Для кабелей с большим числом жил используйте дополнительную изоляцию между жилами — перчатка не заменяет первичную изоляцию
• Храните в сухом месте при температуре от +5 °C до +30 °C — длительное хранение при минусовых температурах может снизить эластичность клея
