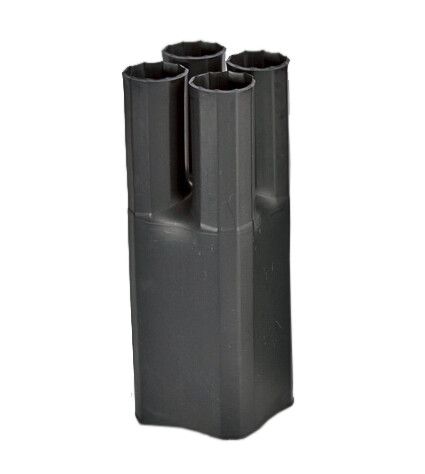

Перчатка термоусаживаемая изолирующая 4ТПИ-150/240 - 60267 КВТ

Перчатка термическая изолирующая 4ТПИ-150/240 КВТ от бренда КВТ предназначена для герметичной изоляции и защиты корней разделки четырёхжильных силовых кабелей с бумажной, пластмассовой или резиновой изоляцией. Применяется в распределительных устройствах, на подстанциях и при монтаже кабельных линий напряжением до 1 кВ.

Назначение и область применения

Перчатка термическая изолирующая 4ТПИ-150/240 КВТ используется для изоляции и герметизации мест соединения многожильных кабелей, особенно там, где важна надёжная защита от влаги, пыли и механических повреждений. Подходит для кабелей с бумажной маслопропитанной, пластмассовой и резиновой изоляцией. Часто применяется при ремонте и модернизации кабельных сетей в условиях открытой прокладки, подземного монтажа и внутри распределительных устройств.

Технические характеристики

• Тип: термопластик негорючий (термоплавкая усадка)
• Номинальное поперечное сечение кабеля: 150–240 мм²
• Количество жил: 4
• Номинальное рабочее напряжение: 1 кВ (по спецификации); заявлено производителем до 10 кВ
• Диаметр до усадки: 240 мм (внешний), 32 мм (внутренний)
• Диаметр после усадки: 150 мм (внешний), 15,5 мм (внутренний)
• Диаметр тела перчатки до усадки: 73 мм, после — 36,5 мм
• Диаметр колпачка до усадки: 73 мм, после — 36,5 мм
• Общая длина после усадки: 180 мм
• Рабочая температура: от –55 °C до +110 °C
• Цвет: чёрный
• Нормативный документ: ТУ 2291-044-97284872-2011

Совместимость и монтаж

Перчатка термическая изолирующая 4ТПИ-150/240 КВТ совместима с кабелями, имеющими внешний диаметр до 240 мм перед разделкой. Для установки требуется нагрев до 110–130 °C с помощью газовой горелки или тепловентилятора. После прогрева материал равномерно сужается, плотно облегая поверхность кабеля. Внутренняя поверхность покрыта термоплавким клеем — он активируется при нагреве и обеспечивает герметичную seal-соединения. Перед монтажом необходимо удалить все острые кромки и зачистить поверхность кабеля. Убедитесь, что место соединения сухое и свободно от грязи.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 2291-044-97284872-2011. Негорючий термопластик обеспечивает безопасность при работе вблизи оборудования с высокой температурой. Герметизация предотвращает проникновение влаги, снижая риск пробоя изоляции. Работа с изделием требует соблюдения правил безопасности при использовании открытого пламени — применять только в проветриваемых зонах, исключить наличие легковоспламеняющихся материалов рядом.

Преимущества

• Термоплавкий клей обеспечивает надёжную герметизацию корня разделки — исключает попадание воды и пыли внутрь кабеля
• Высокая эластичность клея сохраняется при температурах ниже –50 °C, что важно для холодных регионов
• Стойкость к УФ-излучению позволяет использовать перчатку на открытом воздухе без дополнительной защиты
• Адгезия клея работает на всех типах изоляционных материалов — бумага, резина, ПВХ
• Чёрный цвет обеспечивает долговременную защиту от выгорания и визуальный контроль целостности

Ограничения применения

• Не предназначен для работы при напряжении выше 10 кВ — использование в сетях 35 кВ запрещено
• Не рекомендуется применять на кабелях с внешним диаметром более 240 мм — возможна неплотная усадка
• Запрещён монтаж на влажной или замёрзшей поверхности — перед установкой обязательно просушивание
• Не подходит для изоляции одножильных кабелей или кабелей с числом жил менее 4
• Не следует использовать в средах с постоянным воздействием растворителей, масел или агрессивных химикатов

Примеры использования

• Герметизация ответвлений в кабельных муфтах на подземных ЛЭП
• Защита соединений между кабелями 3×150+PE в распределительном щите
• Изоляция корня разделки кабеля ААБл-3×150 в кабельной камере
• Ремонт повреждённой изоляции на кабеле с резиновой оболочкой в цехах с повышенной влажностью

Практические советы

• Выбирайте перчатку 4ТПИ-150/240 КВТ только для кабелей с сечением 150–240 мм² — меньшее сечение не обеспечит нужного давления усадки
• Проверьте соответствие внутреннего диаметра кабеля (до 32 мм) — если больше, усадка будет неполной
• Нагревайте равномерно, начиная с середины перчатки, двигаясь к краям — так избежите образования воздушных пузырей
• После усадки проверьте герметичность: если клей выступил по краям — всё сделано правильно; если нет — возможно, недостаточно прогрев
• Храните в сухом месте при температуре от –20 °C до +30 °C — избегайте длительного контакта с прямыми солнечными лучами
