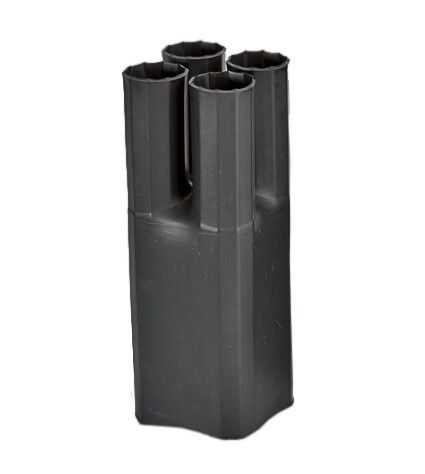

Перчатка термоусаживаемая изолирующая 4ТПИ-70/120 - 60266 КВТ

Термическая изолирующая перчатка 4ТПИ-70/120 КВТ от бренда КВТ предназначена для герметичной изоляции и защиты корней разделки четырёхжильных силовых кабелей с бумажной, пластмассовой или резиновой изоляцией. Применяется в распределительных устройствах, на опорах ЛЭП и в кабельных камерах, где требуется надёжная защита от влаги и механических повреждений.

Назначение и область применения

Термическая изолирующая перчатка 4ТПИ-70/120 КВТ используется для изоляции и герметизации мест соединения и разделки многожильных кабелей с рабочим напряжением до 1 кВ. Подходит для кабелей с поперечным сечением жил 70–120 мм². Область применения — подземные и воздушные линии, кабельные муфты, распределительные пункты, трансформаторные подстанции, объекты ЖКХ и промышленного энергообеспечения.

Технические характеристики

• Тип: термопластиковая термоусаживаемая перчатка
• Номинальное напряжение: 1 кВ (по спецификации); заявлено производителем до 10 кВ — рекомендовано использовать в пределах 1 кВ согласно нормативному документу
• Количество жил: 4
• Номинальное поперечное сечение кабеля: 70…120 мм²
• Диаметр до усадки: 120 мм (наружный), 25,5 мм (внутренний)
• Диаметр после усадки: 70 мм (наружный), 12,5 мм (внутренний)
• Диаметр корпуса до усадки: 59 мм; после усадки: 27 мм
• Диаметр колпачка до усадки: 59 мм; после усадки: 27 мм
• Общая длина после усадки: 185 мм
• Материал: негорючий термопластик (полиолефин)
• Цвет: чёрный
• Рабочая температура: от –55 °C до +110 °C
• Способ монтажа: термоусадка (нагрев до 120–130 °C)
• Нормативный документ: ТУ 2291-044-97284872-2011

Совместимость и монтаж

Перчатка совместима с кабелями с бумажной маслопропитанной, ПВХ и резиновой изоляцией. Для монтажа необходимо:

• Подготовить место разделки кабеля — зачистить, обезжирить, удалить острые кромки;
• Надеть перчатку на кабель так, чтобы она полностью покрывала зону разделки;
• Равномерно нагреть поверхность феном до полной усадки (температура 120–130 °C);
• Не допускать перегрева — это может вызвать деформацию или повреждение клеевого слоя.

Термоплавкий клей внутри перчатки активируется при нагреве и обеспечивает плотную герметизацию всех поверхностей. После усадки образуется единый монолитный изоляционный элемент.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 2291-044-97284872-2011. Материал не распространяет горение, устойчив к воздействию ультрафиолета и атмосферных осадков. Герметизация исключает проникновение влаги внутрь кабеля, снижая риск пробоя изоляции и коррозии контактов. Перчатка не содержит свинца и других запрещённых веществ.

Преимущества

• Высокая степень герметизации благодаря внутреннему слою термоплавкого клея — защищает от влаги, пыли и химических агрессивных сред;
• Стабильная эластичность клея при низких температурах (до –55 °C) — не трескается в зимних условиях;
• Удобство монтажа — одна деталь заменяет несколько компонентов (изоляцию, герметик, защитный кожух);
• Долговечность — материал устойчив к старению, UV-излучению и перепадам температур;
• Чёрный цвет обеспечивает маскировку и соответствие стандартам внешнего исполнения.

Ограничения применения

• Не предназначен для работы при напряжении выше 1 кВ — хотя заявлено до 10 кВ, нормативный документ ограничивает применение 1 кВ;
• Не следует использовать на кабелях с сечением менее 70 мм² или более 120 мм² — возможна недостаточная усадка или перегрузка материала;
• Запрещено применять при температуре ниже –55 °C во время монтажа — клей может потерять текучесть;
• Не подходит для изоляции одножильных кабелей или кабелей с числом жил отличным от 4 — форма перчатки рассчитана именно на 4-жильную сборку.

Примеры использования

• Герметизация ответвлений в кабельной сети 0,4 кВ на столбах ЛЭП;
• Изоляция соединений между кабелями в подземных кабельных каналах;
• Защита входа кабеля в распределительный щит с повышенной влажностью;
• Ремонт повреждённой изоляции на участках кабельной линии с бумажной пропиткой.

Практические советы

• Перед установкой проверьте, что диаметр кабеля после разделки помещается в внутренний диаметр перчатки до усадки (не более 25,5 мм);
• Используйте термофен с регулируемой температурой — равномерный прогрев важнее высокой мощности;
• Не используйте открытый пламя — это может привести к возгоранию или локальному перегреву;
• После усадки проверьте целостность изоляции — нет ли пузырей, трещин или неплотного прилегания;
• Храните перчатки в сухом месте при температуре от –20 °C до +30 °C — избегайте длительного воздействия солнечного света.
