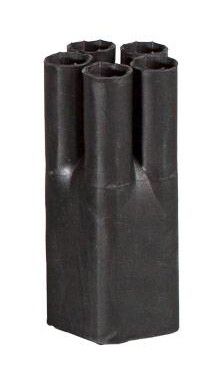

Перчатка термоусаживаемая изолирующая 5ТПИ-150/240 - 60271 КВТ

Термическая изолирующая перчатка 5ТПИ-150/240 КВТ от бренда КВТ предназначена для герметизации и изоляции корней разделки многожильных силовых кабелей. Применяется там, где важна надёжная защита от влаги и механических повреждений - особенно на кабелях с бумажной, резиновой или пластмассовой изоляцией.

Назначение и область применения

Термическая изолирующая перчатка 5ТПИ-150/240 КВТ используется для защиты места соединения или ответвления многожильного силового кабеля с числом жил - 5. Она обеспечивает герметичную изоляцию «корня разделки» - зоны, где снимается внешняя оболочка кабеля и расплетаются жилы. Подходит для кабелей с бумажной маслопропитанной, резиновой и пластмассовой изоляцией. Применяется в энергетике, промышленности, ЖКХ и на объектах связи, где требуется долговременная защита от влаги, грязи и химических воздействий.

Технические характеристики

• Тип: термоусаживаемая перчатка
• Номинальное напряжение: 1 кВ (работает в диапазоне 1–10 кВ согласно описанию производителя)
• Номинальное поперечное сечение кабеля: 150...240 мм2
• Количество жил кабеля: 5
• Материал: полиолефин - устойчив к УФ-излучению, старению и агрессивным средам
• Диаметр до усадки: 240 мм (по корпусу), 100 мм (по колпачкам)
• Диаметр после усадки: 150 мм (по корпусу), 33 мм (по колпачкам)
• Внутренний диаметр до усадки: 8 мм
• Внутренний диаметр после усадки: 32 мм
• Длина после усадки: 145 мм
• Рабочая температура: от –55 C до +110 C
• Цвет: чёрный
• Нормативный документ: ТУ 2291-044-97284872-2011

Совместимость и монтаж

Перчатка 5ТПИ-150/240 КВТ совместима с кабелями сечением 150–240 мм2 и пятижильными конструкциями. Для установки необходим нагрев - газовая горелка или тепловая пушка. Перед монтажом необходимо:

• Зачистить кабель до нужной длины, удалить влагу и пыль;
• Надеть перчатку на кабель так, чтобы она полностью покрывала место разделки;
• Равномерно прогреть поверхность перчатки, начиная с центра и двигаясь к краям - усадка происходит одновременно по всей длине;
• При достижении рабочей температуры термоплавкий клей внутри активируется и создаёт герметичный шов.

Не допускается использование перчатки на кабелях с меньшим сечением - возможен недостаточный контакт и потеря герметичности.

Безопасность и стандарты

Термическая изолирующая перчатка 5ТПИ-150/240 КВТ соответствует требованиям ТУ 2291-044-97284872-2011. Обеспечивает электроизоляционную защиту при напряжении до 10 кВ. Материал не поддерживает горение и не выделяет токсичных веществ при нормальной эксплуатации. Наличие термоплавкого клея исключает образование воздушных полостей, что снижает риск пробоя.

Преимущества

• Герметизация за счёт внутреннего слоя термоплавкого клея - предотвращает проникновение влаги и пыли;
• Высокая эластичность клея даже при минусовых температурах - сохраняет плотность контакта в холодном климате;
• Стойкость к УФ-излучению - подходит для наружной установки;
• Универсальная совместимость - работает с любыми типами кабельной изоляции;
• Простота монтажа - требует только равномерного нагрева, без дополнительных комплектующих.

Ограничения применения

• Не применяется для кабелей сечением менее 150 мм2 - не обеспечивается достаточное давление усадки;
• Не рекомендовано использовать на кабелях с более чем 5 жилами - форма перчатки рассчитана именно на пятижильную сборку;
• Требуется источник тепла - невозможна установка без газовой горелки или аналогичного устройства;
• Не предназначен для постоянного погружения в воду - хотя герметична, не является подводным соединением.

Примеры использования

• Защита корня разделки кабеля ААБл 3×150+2×95 на подстанции;
• Изоляция ответвления от кабеля ВВГнг 5×185 в кабельной канализации;
• Герметизация соединения в распределительном щите на промышленном предприятии;
• Монтаж на кабеле с бумажной пропиткой в условиях повышенной влажности (теплицы, насосные станции).

Практические советы

• Перед усадкой проверьте соответствие сечения кабеля - 150–240 мм2; отклонение в сторону меньшего значения снижает эффективность герметизации.
• При работе в холодную погоду (ниже –20 C) предварительно согрейте перчатку в помещении - это ускорит процесс усадки и повысит качество клеевого соединения.
• Не используйте открытый пламя слишком близко - равномерный нагрев важнее скорости. Лучше применять тепловую пушку с регулируемой температурой.
• Проверьте целостность усадки: после остывания перчатка должна плотно облегать кабель без вздутий, трещин и пузырей.
• Храните в сухом месте, избегая прямых солнечных лучей - даже с УФ-защитой длительное воздействие света может снизить срок службы.
