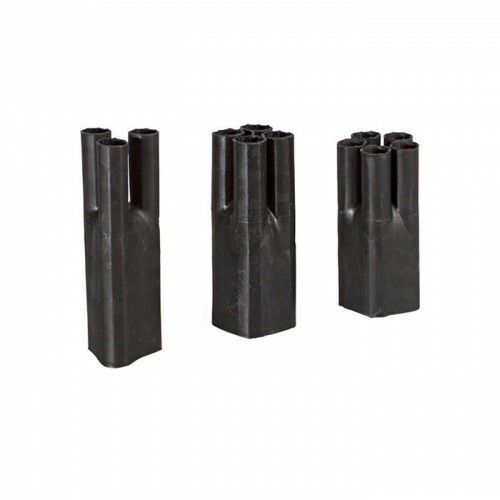

Перчатка термоусаживаемая изолирующая 4ТПИнг-25/50 КВТ 70101

Перчатка термоусаживаемая изолирующая 4ТПИнг-25/50 КВТ от бренда КВТ — это компонент для герметичной и надёжной изоляции корней разделки четырёхжильных кабелей с рабочим напряжением до 1 кВ. Применяется в кабельных соединениях, где важна защита от влаги, механических повреждений и воздействия окружающей среды.

Назначение и область применения

Перчатка термоусаживаемая изолирующая 4ТПИнг-25/50 КВТ предназначена для изоляции и герметизации мест соединения и разделки кабелей с изоляцией из бумаги, резины или пластмассы. Подходит для использования в кабельных муфтах с индексом «нг». Обеспечивает защиту от влаги, пыли и химических воздействий на участках, где кабельные жилы выходят из основной изоляции.

Технические характеристики

• Тип: термоусаживаемая
• Количество жил: 4
• Номинальное напряжение: 1 кВ (работает в диапазоне 1–10 кВ согласно описанию производителя)
• Номинальное поперечное сечение кабеля: 25–50 мм²
• Диаметр корпуса до усадки: 50 мм
• Диаметр корпуса после усадки: 19,2 мм
• Внутренний диаметр пальцев до усадки: 20 мм
• Внутренний диаметр пальцев после усадки: 5,3 мм
• Общая длина после усадки: 175 мм
• Рабочая температура: от –55 °C до +110 °C
• Материал: полиолефин, самозагасающий, не поддерживает горение
• Цвет: чёрный
• Нормативный документ: ТУ 2291-044-97284872-2011

Совместимость и монтаж

Перчатка термоусаживаемая изолирующая 4ТПИнг-25/50 КВТ совместима с кабелями сечением 25–50 мм² и четырьмя жилами. Для установки требуется нагрев с помощью газовой горелки или фена до равномерного сужения материала. После усадки происходит активация термоплавкого клея внутри перчатки — он заполняет все зазоры и обеспечивает герметичность. Монтаж выполняется на подготовленную поверхность: зачищенную, обезжиренную и сухую. Перед применением проверьте соответствие диаметра кабеля и сечения жил указанным значениям.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 2291-044-97284872-2011. Материал не поддерживает горение, что делает его безопасным для использования в закрытых помещениях и кабельных каналах. Устойчив к ультрафиолету и внешним погодным факторам, поэтому допускается использование как в помещении, так и на открытом воздухе. Наличие термоплавкого клея исключает образование воздушных полостей, снижающих электрическую прочность.

Преимущества

• Высокая степень герметизации благодаря слою термоплавкого клея на внутренних стенках
• Эластичность клея сохраняется при температурах ниже нуля — не трескается зимой
• Стойкость к УФ-излучению и атмосферным осадкам
• Плотная усадка обеспечивает механическую защиту и предотвращает проникновение влаги
• Подходит для работы с различными типами кабельной изоляции: бумажной, резиновой, пластмассовой

Ограничения применения

• Не предназначен для использования при напряжении выше 10 кВ — максимальное рабочее напряжение 10 кВ, но сертифицирована только для 1 кВ
• Требует точного соблюдения температурного режима при монтаже: недостаточный нагрев — неполная усадка; перегрев — деформация или оплавление
• Не рекомендуется использовать на кабелях с сечением менее 25 мм² или более 50 мм² — возможен риск неплотного прилегания
• Не заменяет полноценную кабельную муфту — применяется только как элемент защиты корня разделки

Примеры использования

• Закрытые распределительные устройства (ЩР, ЯЯК)
• Кабельные переходы через стены и перекрытия
• Соединения в кабельных колодцах и траншеях
• Кабельные муфты типа «нг» для систем энергообеспечения объектов с повышенными требованиями к пожаробезопасности
• Ремонт и модернизация старых кабельных линий с бумажной изоляцией

Практические советы

• Перед монтажом обязательно прогрейте перчатку равномерно — начинайте с центра, двигаясь к краям, чтобы избежать образования пузырей
• Проверьте, что диаметр кабеля после разделки не превышает 50 мм до усадки — иначе перчатка не сможет плотно охватить поверхность
• Используйте только подходящий инструмент для термоусадки: газовую горелку с регулируемым пламенем или специальный фен
• После усадки проверьте целостность покрытия: нет ли трещин, вздутий или непроклеенных участков
• Храните перчатки в сухом месте, избегая прямого солнечного света — хотя они устойчивы к УФ, длительное воздействие может снизить эластичность
