Термоусаживаемая трубка ТТК 65/19 4:1 черная с клеем 1 м | UMR-A3-65-19-41-K02 IEK

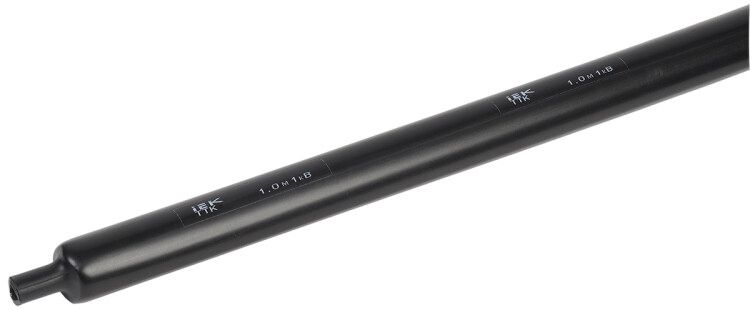

Трубка термоусаживаемая толстостенная ТТК 65/19 4:1 черная с клеем 1 м от IEK предназначена для герметичной изоляции и защиты силовых кабельных соединений. Благодаря клеевому слою и высокому коэффициенту усадки, изделие надежно запечатывает стыки даже на крупногабаритных кабелях, обеспечивая долговечную защиту от влаги, пыли и механических воздействий.

Назначение и область применения

Трубка термоусаживаемая толстостенная ТТК 65/19 4:1 черная с клеем 1 м используется для:

• герметизации и электроизоляции соединений кабелей с масляной, пластмассовой и сшитым полиэтиленом изоляцией;
• защиты ответвлений, муфт и заделок в распределительных устройствах;
• изоляции кабельных окончаний в условиях повышенной влажности, пыли или агрессивной среды;
• ремонта поврежденной внешней изоляции кабелей напряжением до 1000 В.

Подходит для промышленного оборудования, энергообъектов, транспорта, систем автоматизации и других применений, где требуется надежная герметизация.

Технические характеристики

• Диаметр до усадки: 65 мм - позволяет свободно одеть на крупные кабели и соединители;
• Диаметр после усадки: 19 мм - плотно облегает основание после нагрева;
• Коэффициент усадки: 4:1 - обеспечивает равномерное сжатие даже на неровных поверхностях;
• Толщина стенки после усадки: 1 мм - усиливает механическую прочность и защиту;
• Материал: полиолефин - устойчив к химическим веществам, старению и перепадам температур;
• Клеевой слой: термоплавкий, нанесен внутри - гарантирует полную герметичность без воздушных пузырей;
• Рабочая температура: от –40 C до +110 C - работает в суровых климатических условиях;
• Цвет: черный - подавляет UV-излучение, увеличивает срок службы на открытых участках;
• Длина: 1 метр - оптимальна для одного соединения; можно резать на части;
• Гарантия: 3 года - соответствует требованиям к качеству промышленной продукции.

Совместимость и монтаж

Трубка термоусаживаемая толстостенная ТТК 65/19 4:1 черная с клеем 1 м совместима с любыми кабелями, диаметр которых до усадки не превышает 65 мм. Монтаж выполняется с помощью теплового фена или газовой горелки.

• Перед установкой удалите острые кромки и заусенцы на кабеле - они могут повредить стенку трубки;
• Наденьте трубку на кабель так, чтобы она перекрывала место соединения минимум на 20–30 мм с каждой стороны;
• Нагревайте равномерно, начиная с центра, двигаясь к краям - это предотвращает образование складок и пузырей;
• Не используйте открытый пламя близко к поверхности - возможен перегрев и деформация материала;
• После усадки проверьте герметичность: клей должен выступить по краям, что указывает на полноценное заполнение зазора.

Безопасность и стандарты

Трубка термоусаживаемая толстостенная ТТК 65/19 4:1 черная с клеем 1 м соответствует требованиям к изоляционным материалам для кабельных соединений до 1000 В. Клеевой слой не содержит токсичных летучих компонентов, безопасен при работе в закрытых помещениях. Материал не поддерживает горение и самозатухает при прекращении действия источника огня.

Преимущества

• Высокий коэффициент усадки 4:1 позволяет использовать одну трубку на широком спектре диаметров кабелей;
• Клеевой слой исключает необходимость дополнительной герметизации - экономит время и материалы;
• Толстостенная конструкция повышает механическую стойкость против ударов, давления и истирания;
• Широкий температурный диапазон делает её пригодной для использования в холодных регионах и жарких цехах;
• Чёрный цвет снижает влияние ультрафиолетового излучения - продлевает срок службы на открытом воздухе.

Ограничения применения

• Не рекомендуется использовать для кабелей с диаметром более 65 мм - трубка не сможет надеться;
• Не подходит для постоянного погружения в жидкости под давлением - хотя герметична, не является водонепроницаемой под напором;
• Не предназначен для работы при температурах выше +110 C - возможна потеря эластичности и размягчение клея;
• Не следует применять в качестве замены изоляции кабеля под напряжением - только для изолированных соединений после отключения питания.

Примеры использования

• Заделка соединения двух силовых кабелей 3×95 мм2 в распределительном щите;
• Защита муфты кабеля на подземной трассе, где есть риск попадания грунтовых вод;
• Изолирование выхода кабеля из корпуса частотного преобразователя;
• Обработка места спайки контрольных проводов в датчике на производстве с высокой влажностью.

Практические советы

• При использовании нескольких трубок на одном кабеле - располагайте их с перекрытием не менее 10 мм, чтобы избежать пробоя между участками;
• Храните в сухом месте при температуре от +5 C до +30 C - длительное воздействие холода ниже –20 C может сделать материал хрупким;
• Для точного подбора - всегда сравнивайте диаметр кабеля до усадки с заявленными 65 мм, а не после;
• Если нужна большая длина - можно соединить две трубки, но не забудьте про нахлёст и равномерный прогрев;
• Артикул umr-a3-65-19-41-k02 - удобен для заказа запасных элементов в рамках одной системы обслуживания.
