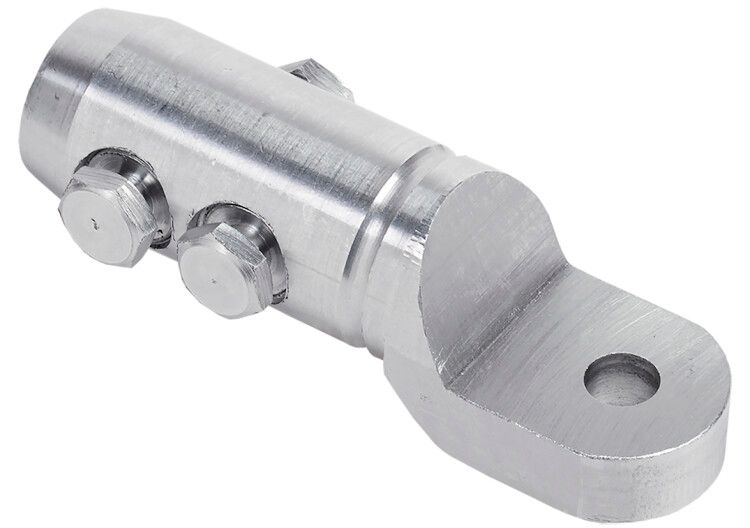

Наконечник болтовой НС-500 500 мм², 35 кВ, М20 IEK (ИЭК) UNS-500-35KV-S

Наконечник болтовой НС-500 35 кВ от IEK предназначен для надёжного оконцевания медных и алюминиевых жил кабелей сечением до 500 мм2 при рабочем напряжении до 35 кВ. Артикул uns-500-35kv-s соответствует требованиям ГОСТ 17441-84 и используется в распределительных устройствах высокого напряжения.

Назначение и область применения

Наконечник болтовой НС-500 35 кВ применяется для создания разборных соединений между силовым кабелем и оборудованием: выключателями, разъединителями, трансформаторами, сборными шинами. Подходит для кабелей с круглыми и секторными жилами, одножильными и многожильными, как медными, так и алюминиевыми. Обеспечивает устойчивую передачу тока в условиях повышенной нагрузки и длительной эксплуатации.

Технические характеристики

• Номинальное поперечное сечение: 500 мм2
• Рабочее напряжение: 35 кВ (35 000 В)
• Диаметр отверстия: 13 мм - подходит для болтов M12
• Количество болтов: 5 - обеспечивают равномерное распределение давления
• Материал: медь - высокая проводимость, термостойкость
• Форма жилы: совместим с многопроволочными круглыми и секторными жилами
• Способ монтажа: затяжка болтами с контролируемым моментом
• Защитное покрытие: отсутствует - требует дополнительной защиты при эксплуатации вне помещений
• Цвет: серый
• Срок службы: 30 лет - при соблюдении условий монтажа и эксплуатации

Совместимость и монтаж

Наконечник болтовой НС-500 35 кВ монтируется на жилу кабеля с помощью пяти болтов с шестигранной головкой. Болты имеют систему срыва - при достижении определённого крутящего момента головка отламывается, гарантируя точную затяжку без перегрузки. Установка выполняется с использованием динамометрического ключа, соответствующего нормам ГОСТ 17441-84. Диаметр отверстия 13 мм позволяет использовать только болты М12. Перед установкой необходимо зачистить жилу, удалить оксидную плёнку (для алюминия) и нанести контактную смазку.

Безопасность и стандарты

Наконечник болтовой НС-500 35 кВ изготовлен в соответствии с ГОСТ 17441-84, который регламентирует требования к токопроводящим соединениям для кабельных сетей 10–35 кВ. Соответствие стандарту обеспечивает безопасность при работе под напряжением, предотвращает нагрев в месте контакта и снижает риск возгорания. Применение в электроустановках допускается только специалистами с группой по электробезопасности не ниже III.

Преимущества

• Высокая механическая прочность благодаря массивной конструкции и качественной меди
• Стабильный контакт при больших токах - минимальное переходное сопротивление
• Автоматический контроль момента затяжки через срыв болта - исключает человеческий фактор
• Универсальность - работает с медью и алюминием, круглыми и секторными жилами
• Долговечность - срок службы 30 лет при правильной установке

Ограничения применения

• Не имеет защитного покрытия - нельзя применять во влажных, агрессивных средах или на открытом воздухе без дополнительной герметизации
• Подходит только для жил сечением до 500 мм2; для более крупных - требуется другой тип наконечника
• Запрещено использование с болтами другого диаметра - несовпадение с 13 мм вызывает повреждение или плохой контакт
• Не рекомендован для частых демонтажей - многократная затяжка может деформировать резьбу и снизить надёжность

Примеры использования

• Присоединение кабеля к выводам масляного трансформатора 35 кВ
• Оконцевание фазных жил в ячейке КРУ 35 кВ
• Соединение с шинным блоком в подстанции
• Подключение к заземляющему контуру в распределительном устройстве

Практические советы

• Перед монтажом обязательно зачищайте жилу до металлического блеска, особенно если она алюминиевая - оксидная плёнка увеличивает сопротивление
• Обрабатывайте контактную поверхность специальной смазкой (например, КТ-88) - это предотвратит окисление и продлит срок службы
• Используйте динамометрический ключ с моментом, указанным в документации производителя - не доверяйте “на глаз”
• Проверьте соответствие диаметра жилы и внутреннего канала наконечника - недопустимо заполнение на 80% и менее
• После монтажа проверьте визуально: все болты должны быть сорваны, головки - ровно срезаны, без трещин и деформаций
• Для открытой прокладки используйте термоусаживающие колпачки или бандажи - наконечник без покрытия подвержен коррозии
