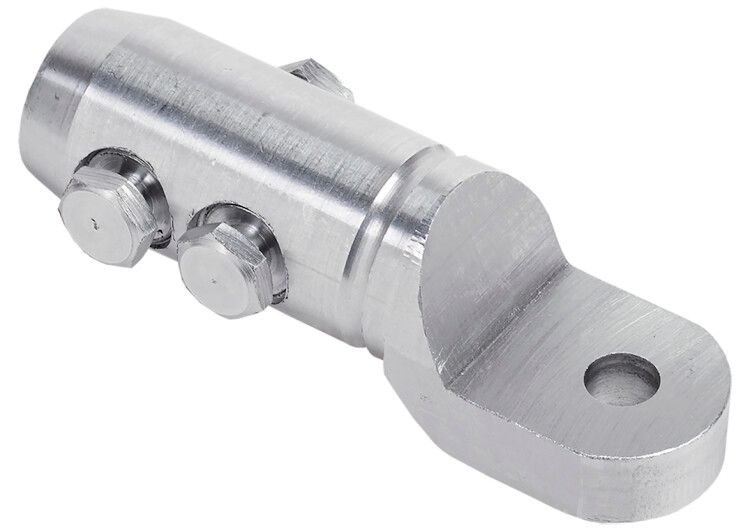

Наконечник болтовой НС-400 35 кВ | UNS-400-35KV-S IEK

Наконечник болтовой НС-400 35 кВ от IEK предназначен для надёжного оконцевания алюминиевых и медных жил кабелей сечением до 400 мм2 при рабочем напряжении до 35 кВ. Артикул uns-400-35kv-s соответствует требованиям ГОСТ 17441-84 и применяется в распределительных устройствах, трансформаторах и других высоковольтных системах.

Назначение и область применения

Наконечник болтовой НС-400 35 кВ используется для создания прочного и долговечного соединения между силовым кабелем и контактными элементами оборудования - например, зажимами, шинами, выводами выключателей или трансформаторов. Подходит для кабелей с круглыми или секторными жилами, одножильных и многожильных, выполненных из меди или алюминия. Применяется в сетях 10–35 кВ: подстанциях, КРУ, воздушных и кабельных линиях, промышленных установках.

Технические характеристики

• Номинальное поперечное сечение: 400 мм2 - рассчитан на токовые нагрузки, характерные для крупных силовых кабелей;
• Напряжение: 35 кВ (35 000 В) - допустимо использование в сетях до этого класса напряжения;
• Диаметр отверстия: 13 мм - подходит для болтов M12;
• Количество винтов: 3 - обеспечивают равномерное распределение давления и устойчивость соединения;
• Материал: дюралюминиевые сплавы В95 и Д16Т1 - легкий, прочный, с хорошей проводимостью, устойчив к механическим нагрузкам;
• Форма жилы: совместим с многопроволочными круглыми и секторными жилами - гибкость в применении;
• Цвет: серый - визуальное отличие от медных аналогов;
• Срок службы: 30 лет - при соблюдении условий эксплуатации;
• Защитное покрытие: отсутствует - требуется дополнительная изоляция или герметизация при работе во влажной среде.

Совместимость и монтаж

Наконечник болтовой НС-400 35 кВ монтируется на жилу кабеля с помощью трёх болтов с шестигранной головкой. Метод крепления - затяжка с контролируемым моментом: головка болта срывается при достижении определённого усилия, что гарантирует одинаковое качество соединений без перегрузки. Установка требует специального ключа и контроля момента затяжки. Диаметр отверстия 13 мм позволяет использовать только болты M12. Соединение не требует пайки или прессования - всё выполняется механически. Для правильного монтажа важно, чтобы площадь контакта жилы полностью совпадала с внутренней формой наконечника - особенно при использовании секторных жил.

Безопасность и стандарты

Наконечник болтовой НС-400 35 кВ изготовлен в соответствии с ГОСТ 17441-84, который регламентирует требования к токопроводящим соединителям для кабелей до 35 кВ. Процедура срыва головки болта обеспечивает предотвращение недостаточной или избыточной затяжки, снижает риск нагрева и возгорания. Отсутствие защитного покрытия не влияет на безопасность внутри закрытых распределительных устройств, но требует внимания при открытой прокладке - необходимо предусмотреть дополнительную изоляцию или термоусадочные трубки.

Преимущества

• Высокая надёжность соединения благодаря механизму срыва болтов - исключает человеческий фактор при затяжке;
• Совместимость с алюминием и медью - универсальность для различных типов кабелей;
• Лёгкий вес за счёт алюминиевого сплава - удобство при монтаже на высоте или в труднодоступных местах;
• Стандартная форма и размеры - легко заменить на аналогичные комплектующие;
• Долгий срок службы - 30 лет при нормальных условиях эксплуатации.

Ограничения применения

• Не рекомендуется для использования вне закрытых распределительных устройств - отсутствие защиты от влаги и пыли (IP00);
• Подходит только для жил сечением до 400 мм2 - для больших сечений (до 800 мм2) нужны другие модели серии НС;
• Требуется точное соответствие диаметра болта M12 - нельзя использовать другие размеры;
• Не подходит для частых демонтажей - механизм срыва болта делает соединение одноразовым;
• Не имеет антикоррозийного покрытия - в агрессивных средах (промышленные цеха, побережья) нужна внешняя защита.

Примеры использования

• Подключение выходных фаз трансформатора 35 кВ к шинному сбору;
• Оконцевание алюминиевой жилы кабеля ААШв 3×400 перед присоединением к автоматическому выключателю;
• Соединение медного кабеля с алюминиевой шиной в КРУ-10(35) кВ;
• Монтаж в подземных камерах распределительных пунктов, где доступ ограничен и важна надёжность без обслуживания.

Практические советы

• Перед монтажом проверьте, что сечение жилы точно соответствует 400 мм2 - перегрузка вызывает перегрев;
• Используйте только болты M12 с шестигранной головкой - другие не обеспечат срыв при нужном моменте;
• Затягивайте все три болта по очереди, чередуя их, чтобы избежать перекоса наконечника;
• При работе с алюминиевыми жилами - используйте смазку типа Alu-Paste для предотвращения оксидации;
• После монтажа обязательно проверьте визуально: головки болтов должны быть сломаны и находятся вровень или чуть ниже поверхности наконечника;
• Для открытых участков - обмотайте место соединения термоусадочной трубкой с клеевым слоем или поместите в корпус с IP65+.
