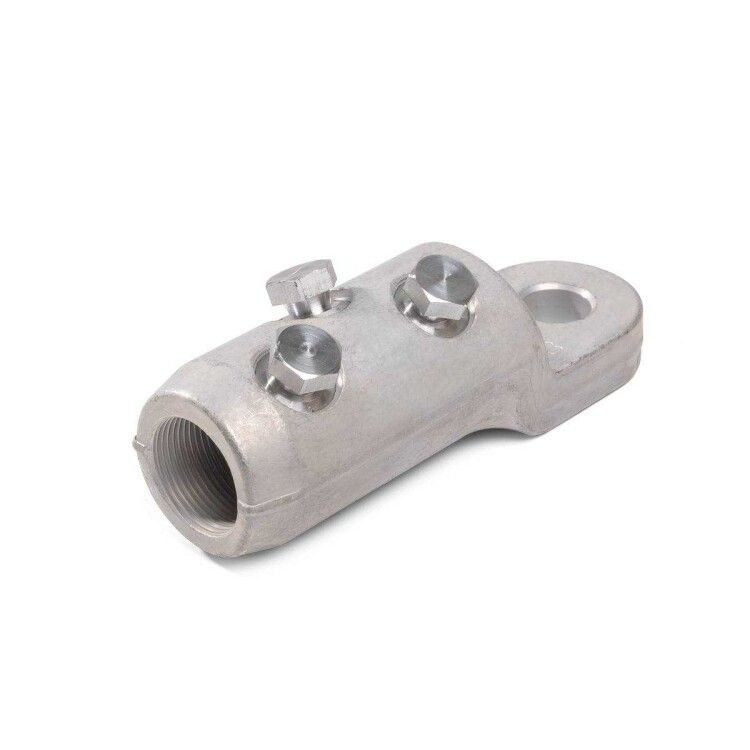

Наконечники болтовые для кабелей с изоляцией из сшитого полиэтилена 3НБП-300/400 - 83724 КВТ

Наконечник болтовой 3НБП-300/400 КВТ предназначен для надёжного оконцевания алюминиевых кабельных жил сечением 300–400 мм² на напряжение до 35 кВ. Применяется в силовых соединениях высоковольтных систем — особенно там, где важна устойчивость контакта при больших токах. Бренд КВТ и артикул 83724 указывают на серийный продукт, рекомендованный для профессионального монтажа в энергетике.

Назначение и область применения

Наконечник болтовой 3НБП-300/400 КВТ используется для оконцевания многожильных и однопроволочных алюминиевых кабельных жил с изоляцией из ЭПР или сшитого полиэтилена. Подходит для работы в сетях до 35 кВ, включая кабельные ответвления, переходы на шины, присоединения к оборудованию и соединения в термоусаживаемых муфтах. Часто применяется в энергообъектах, на подстанциях, в промышленных установках и аварийно-ремонтных бригадах.

Технические характеристики

• Номинальное сечение кабеля: 300–400 мм²
• Диаметр отверстия под жилу: 14 мм
• Материал корпуса: специальный алюминиевый сплав
• Количество болтов: 3
• Тип крепления: болтовое, с срывной головкой
• Напряжение: до 35 кВ
• Форма жилы: совместим с однопроволочной и многопроволочной жилой
• Покрытие: без защитного слоя (не гальванизирован, не лужён)
• Маркировка: на лопатке указан диапазон сечений и логотип КВТ

Совместимость и монтаж

Наконечник болтовой 3НБП-300/400 КВТ монтируется на алюминиевые жилы с помощью трёх болтов с срывными головками. Для правильного затягивания требуется специальный инструмент — набор НМБ-6 (КВТ). Болты затягиваются до момента срыва головки — это гарантирует заданный момент затяжки без перегрузки. Отличительная особенность: лопатка смещена относительно центра корпуса и находится на ступень ниже, что обеспечивает удобство фиксации в компактных местах и предотвращает перекос при монтаже. Рифлёная внутренняя поверхность повышает сцепление с жилой, снижая риск проскальзывания.

Безопасность и стандарты

Изделие соответствует требованиям к высоковольтным соединениям, применяемым в электроустановках до 35 кВ. Произведено из алюминиевого сплава, устойчивого к тепловому воздействию и коррозии в условиях повышенной нагрузки. Отсутствие покрытия требует осторожного обращения при хранении — в сыром воздухе возможна окисление поверхности, поэтому перед монтажом следует проверить состояние контактирующих поверхностей.

Преимущества

• Мультиразмерный дизайн — один наконечник заменяет несколько моделей для сечений 300–400 мм²
• Срывные болты исключают необходимость контроля крутящего момента — автоматически обеспечивают оптимальное усилие
• Центральное симметричное отверстие равномерно распределяет электрическое поле, снижая риск пробоя
• Рифлёная внутренняя поверхность усиливает механическую связь между жилой и наконечником
• Срыв головки вровень с поверхностью минимизирует выступающие элементы, безопаснее при сборке в плотных конструкциях
• Чёткая маркировка на лопатке позволяет быстро идентифицировать тип и сечение без дополнительных документов

Ограничения применения

• Не предназначается для медных жил — материал корпуса и болтов адаптирован только под алюминий
• Отсутствие защитного покрытия делает изделие менее подходящим для открытого монтажа во влажной среде без последующей герметизации
• Требуется обязательное использование инструмента НМБ-6 (КВТ); другие ключи не обеспечивают точного срыва головки и могут повредить соединение
• Не рекомендуется для повторного использования после срыва болтов — соединение считается одноразовым

Примеры использования

• Подключение алюминиевой жилы 3×400 мм² к шине распределительного устройства на подстанции
• Оконцевание кабеля перед установкой термоусаживаемой муфты типа КВТ
• Замена повреждённого участка кабеля в промышленном конвейере с высокими токовыми нагрузками
• Монтаж в аварийных бригадах при ремонте воздушных линий с алюминиевыми проводами

Практические советы

• Перед монтажом зачистите жилу до металла, удалите оксидную плёнку — даже небольшая грязь снижает качество контакта
• Проверьте соответствие сечения жилы диапазону 300–400 мм²; меньшие или большие значения недопустимы
• Используйте только инструмент НМБ-6 (КВТ): он точно контролирует момент срыва и не деформирует корпус
• При работе в условиях повышенной влажности или на открытом воздухе после монтажа обязательно используйте термоусаживаемые колпачки или герметичные кожухи
• Храните наконечники в сухом месте — без покрытия они подвержены окислению, которое может потребовать дополнительной очистки перед установкой
