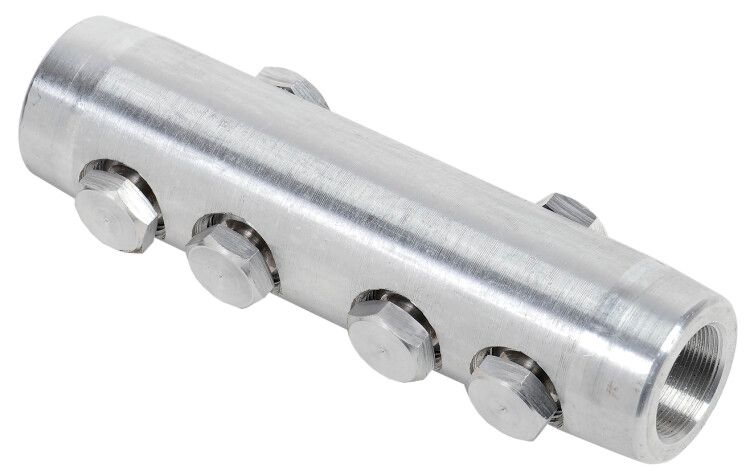

Соединитель болтовой ГС-800 35 кВ | UGS-800-35KV-S IEK

Соединитель болтовой ГС-800 35 кВ от IEK предназначен для надёжного электрического соединения алюминиевых и медных жил кабелей сечением до 800 мм2 при рабочем напряжении до 35 кВ. Благодаря системе срывной головки и прочному дюралюминиевому корпусу, этот соединитель обеспечивает стабильный контакт без необходимости контроля момента затяжки - особенно актуально при монтаже в распределительных устройствах и на подстанциях.

Назначение и область применения

Соединитель болтовой ГС-800 35 кВ используется для оконцевания и соединения силовых кабелей в сетях напряжением 10–35 кВ. Подходит для одножильных и многожильных, круглых и секторных жил из меди или алюминия. Применяется в комплектных распределительных устройствах (КРУ), трансформаторных подстанциях, на воздушных и кабельных линиях, где требуется высокая механическая и электрическая надёжность соединения.

Технические характеристики

• Поперечное сечение жилы: 800 мм2
• Номинальное напряжение: 35 кВ (35 000 В)
• Тип изделия: Соединитель болтовой
• Материал: Дюралюминиевые сплавы В95 и Д16Т1
• Количество болтов: 10
• Количество винтов: 10
• Способ монтажа: Винтовое соединение с контролируемым моментом затяжки
• Наличие срывной головки: Да - автоматически фиксирует оптимальную затяжку
• Защитное покрытие: Отсутствует - поверхность голая, серого цвета
• Цвет: Серый
• Срок службы: До 30 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Соединитель болтовой ГС-800 35 кВ совместим с кабелями, имеющими жилы из алюминия или меди, соответствующего сечения. Для монтажа необходимо:

• Зачистить жилу кабеля на длину, указанную в документации производителя (обычно 40–50 мм);
• Вставить жилу внутрь наконечника до упора;
• Затянуть все 10 болтов равномерно, используя ключ подходящего размера;
• При достижении требуемого крутящего момента головки болтов сорвутся - это сигнал о правильной затяжке; после этого дальнейшее проворачивание невозможно.

Не допускается использование гидравлических прессов или других способов обжима - соединитель рассчитан исключительно на винтовую сборку.

Безопасность и стандарты

Соединитель болтовой ГС-800 35 кВ изготовлен в соответствии с требованиями ГОСТ 17441-84, который регламентирует параметры токопроводности, механическую прочность и испытательные нагрузки для соединений высоковольтных кабелей. Устройство не имеет внешнего изолирующего покрытия - поэтому обязательна установка в защищённых камерах, КРУ или с использованием дополнительной изоляции (например, термоусаживающихся муфт или изолирующих колпачков).

Преимущества

• Автоматический контроль момента затяжки благодаря срывным головкам - снижает риск перетяга или недотяга;
• Высокая проводимость за счёт дюралюминиевых сплавов - минимальные потери энергии;
• 10 болтов обеспечивают равномерное распределение давления на жилу - предотвращает деформацию;
• Долгий срок службы (до 30 лет) при отсутствии коррозии и механических повреждений;
• Стандартная форма и размеры - совместим с большинством существующих решёток и зажимов в КРУ.

Ограничения применения

• Не применяется в условиях постоянного контакта с водой или агрессивными средами - отсутствие защитного покрытия делает изделие восприимчивым к коррозии;
• Не рекомендован для открытых участков ЛЭП без дополнительной защиты (муфты, кожухи);
• Подходит только для жил сечением до 800 мм2 - применение для больших сечений вызывает перегрев и выход из строя;
• Не предназначен для частых демонтажей - многократная сборка/разборка снижает надёжность сцепления и может повредить резьбу.

Примеры использования

• Соединение выводов трансформатора с кабелем 35 кВ в масляном выключателе;
• Оконцевание алюминиевой жилы кабеля перед подключением к шине в КРУ-10/35;
• Переход между медным и алюминиевым кабелем в распределительной точке подстанции;
• Фиксация ответвлений на воздушных линиях внутри изолированных башмаков.

Практические советы

• Обязательно проверьте посадочный диаметр жилы - он должен точно соответствовать внутреннему каналу соединителя. Перед монтажом протестируйте на образце.
• После монтажа проведите тепловизионный осмотр - нагрев указывает на плохой контакт или неравномерную затяжку.
• При работе с алюминием - используйте антиоксидантную пасту для предотвращения окисления на границе контакта.
• Храните соединитель в сухом месте - даже без покрытия, влага может вызвать поверхностную коррозию, влияющую на сопротивление.
• Соединитель болтовой ГС-800 35 кВ от IEK - один из немногих в своём классе с гарантированным срывом головок. Не заменяйте болты на аналогичные от сторонних производителей - они могут иметь другую форму и момент срыва.
