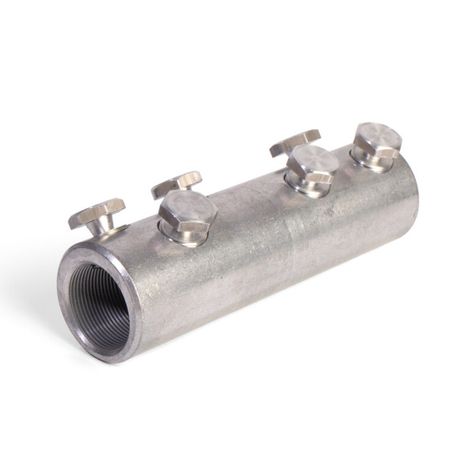

Соединитель болтовой 6СБЕ- 800 | 69489 КВТ

Соединитель болтовой 6СБЕ-800 КВТ предназначен для надёжного электрического и механического соединения кабельных жил сечением до 800 мм2 при рабочем напряжении до 10 кВ. Применяется в распределительных устройствах, при монтаже термоусаживаемых муфт и в аварийно-ремонтных работах. Благодаря уникальной конструкции с срывными болтами, 6СБЕ-800 КВТ обеспечивает стабильный контакт без необходимости контроля усилия.

Назначение и область применения

Соединитель болтовой 6СБЕ-800 КВТ используется для соединения алюминиевых и медных кабельных жил - как однопроволочных, так и многопроволочных, круглых и секторных. Подходит для высоковольтных систем до 10 кВ. Часто применяется при установке термоусаживаемых муфт, в распределительных пунктах, на подстанциях и узлах ответвлений. Рекомендован для ремонтно-аварийных бригад, где важна скорость и надёжность монтажа.

Технические характеристики

• Номинальное поперечное сечение: 800 мм2
• Номинальное напряжение: 10 кВ
• Количество болтов: 6
• Диаметр наружный: 56 мм
• Материал корпуса и болтов: алюминиевый сплав
• Покрытие: без покрытия (серый цвет)
• Расположение болтов: угловое (X-образное)
• Наличие срывной головки: да
• Нормативный документ: ТУ 3449-009-97284872-2006

Совместимость и монтаж

Соединитель болтовой 6СБЕ-800 КВТ монтируется на винты. Для затяжки требуется специальный инструмент - набор НМБ-6 (КВТ). Болты имеют срывную головку, которая отламывается при достижении точного крутящего момента - это исключает недотяг и перетяг. Глубина захода жилы контролируется внутренней перегородкой корпуса. Рифлёная поверхность внутри повышает сцепление с проводником. Угловое расположение шести болтов обеспечивает равномерное давление на жилу, снижает риск деформации.

Особенности конструкции

Конструкция 6СБЕ-800 КВТ включает:

• Эксцентриковое отверстие - позволяет точно центрировать жилу при введении;
• Многократные срывные «шеи» на болтах - обеспечивают чёткий момент отлома и выравнивание головки с поверхностью;
• Перегородка внутри корпуса - фиксирует максимальную глубину ввода жилы, предотвращая её избыточное засовывание;
• Рифлёная внутренняя поверхность - увеличивает площадь контакта и механическую прочность соединения;
• Маркировка на корпусе - содержит диапазон сечений и логотип КВТ, что упрощает идентификацию при монтаже.

Преимущества

• Мультиразмерность - один соединитель подходит для нескольких значений сечений в рамках 800 мм2;
• Автоматический контроль момента затяжки - срывные болты исключают человеческий фактор;
• Высокая механическая прочность - X-образное расположение болтов соответствует Евростандартам;
• Стабильный электрический контакт - рифлёная поверхность и плотное прилегание минимизируют переходное сопротивление;
• Идеальная совместимость с термоусаживаемыми муфтами КВТ - можно использовать в одном комплекте.

Ограничения применения

• Не предназначена для постоянного погружения в воду - отсутствие герметизации требует защиты в условиях повышенной влажности;
• Не рекомендуется применять в средах с агрессивными химическими веществами - материал без покрытия подвержен окислению;
• Требуется использование только рекомендованного инструмента НМБ-6 - другие ключи могут не обеспечить правильный момент срыва;
• Подходит только для кабелей с сечением в допустимом диапазоне - превышение может вызвать перегрев и выход из строя.

Примеры использования

• Соединение фазных жил в распределительном щите 10 кВ;
• Замена повреждённого участка силового кабеля на линии электропередачи;
• Монтаж ответвлений в кабельных трассах с использованием термоусаживаемых муфт;
• Аварийный ремонт на трансформаторных подстанциях;
• Обустройство временных соединений при проведении плановых работ.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля указанному на маркировке 6СБЕ-800 КВТ - даже небольшое отклонение влияет на качество контакта.
• Очистите жилу от оксидной плёнки перед вставкой - особенно важно для алюминиевых проводников.
• Используйте только оригинальный инструмент НМБ-6 (КВТ): он отрегулирован под конкретный момент срыва болтов этого соединителя.
• После монтажа проверьте, что все головки болтов сорваны и находятся вровень с поверхностью - это признак правильной затяжки.
• При работе в сырых местах после монтажа закройте соединение термоусаживаемой трубкой или изолирующей лентой - хотя сам соединитель не герметичен, внешняя защита продлит срок службы.
