Соединитель болтовой 4СБЕ-150/240(Л) | 65822 КВТ

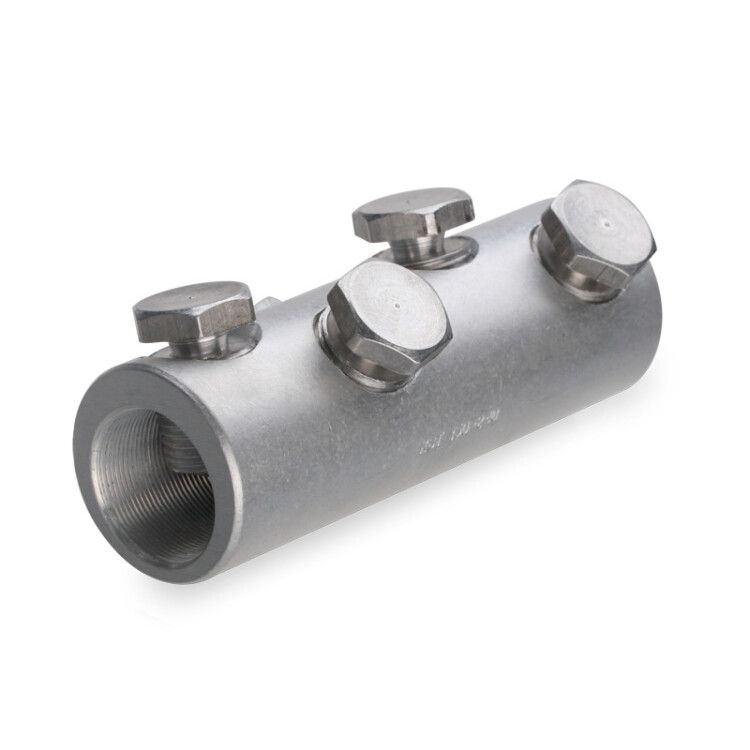

Соединитель болтовой 4СБЕ-150/240(Л) КВТ предназначен для надёжного электрического и механического соединения алюминиевых и медных кабельных жил сечением 150–240 мм². Применяется в распределительных сетях до 10 кВ, особенно в составе термоусаживаемых муфт и узлах ремонта кабельных линий.

Назначение и область применения

Соединитель болтовой 4СБЕ-150/240(Л) КВТ используется для соединения любых типов кабельных жил: однопроволочных и многопроволочных, круглых и секторных, алюминиевых и медных. Подходит для монтажа в силовых кабельных сетях напряжением до 10 кВ. Часто применяется в комплектах термоусаживаемых муфт, а также в аварийно-ремонтных работах на воздушных и кабельных линиях.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Рассчитанное сечение кабеля: 150–240 мм²
• Количество болтов: 4
• Материал корпуса и болтов: алюминиевый сплав
• Наружный диаметр: 37 мм
• Внутренний диаметр: 25 мм
• Покрытие: гальваническое (защита от коррозии)
• Цвет: серый
• Тип крепления: болтовое с срывной головкой
• Расположение болтов: угловое (X-образное)
• Нормативный документ: ТУ 3449-009-97284872-2006

Совместимость и монтаж

Соединитель болтовой 4СБЕ-150/240(Л) КВТ монтируется с помощью болтов со срывной головкой. Для затяжки требуется набор НМБ-6 (КВТ). Головки болтов срываются при достижении точного крутящего момента — это исключает пере- или недозатяжку. Угловое расположение болтов обеспечивает равномерное давление на жилу. Внутренняя перегородка контролирует глубину ввода кабеля, а рифлёная поверхность повышает контактную площадь. Эксцентриковое отверстие позволяет точно выровнять жилу внутри корпуса. После монтажа сорванная головка остаётся вровень с поверхностью — не создаёт помех при установке в муфте.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3449-009-97284872-2006. Гальваническое покрытие предотвращает окисление контактов, снижает переходное сопротивление и продлевает срок службы. Конструкция исключает самопроизвольное ослабление соединения под нагрузкой. Применяется в системах с высокими требованиями к надёжности — в том числе в городских распределительных пунктах и промышленных объектах.

Преимущества

• Мультиразмерность — один соединитель заменяет несколько моделей для разных сечений
• Угловое расположение болтов — усиливает механическую устойчивость, соответствует Евростандартам
• Срывные головки болтов — автоматически фиксируют оптимальный момент затяжки
• Рифлёная внутренняя поверхность — увеличивает площадь контакта и прочность соединения
• Гальваническое покрытие — защищает от коррозии даже во влажной среде
• Чёткая маркировка — на корпусе указан диапазон сечений и логотип КВТ

Ограничения применения

Не предназначена для работы при температурах выше +80 °C длительное время — возможна потеря механической прочности сплава. Не рекомендуется использовать в условиях постоянного воздействия химических агрессивных сред (например, в промышленных канализационных коллекторах). Не подходит для соединения жил меньшего сечения — менее 150 мм² — из-за риска проскальзывания. Не следует применять вместо герметичных муфт в зонах с высокой влажностью без дополнительной защиты.

Примеры использования

• Соединение кабелей в распределительном щите 10 кВ
• Замена повреждённого участка кабельной линии в траншейной прокладке
• Подключение ответвлений от основного кабеля в кабельных камерах
• Комплектация ремонтных бригад — в паре с термоусаживаемыми муфтами КВТ
• Монтаж в подземных кабельных трассах с повышенной влажностью

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля диапазону 150–240 мм² — использование вне этого диапазона снижает надёжность
• Обязательно используйте только рекомендованный инструмент НМБ-6 (КВТ): другие ключи могут не обеспечить правильный момент срыва
• При работе с медными жилами — обязательно нанесите антиоксидантную пасту перед введением в соединитель
• При сборке в термоусаживаемую муфту — убедитесь, что сорванные головки болтов не выходят за контур корпуса муфты
• Храните соединители в сухом месте — хотя есть гальваническое покрытие, долгосрочное воздействие влаги может вызвать потери внешнего вида
• Проверяйте маркировку на корпусе — она должна четко показывать “150...240” и логотип КВТ
