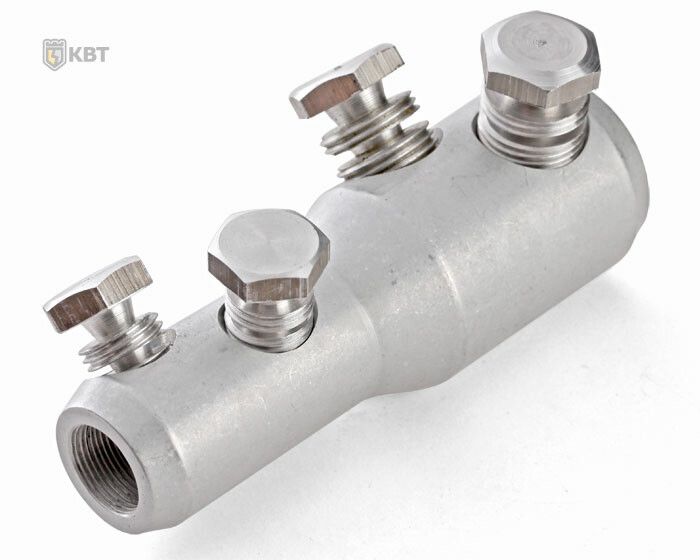

Соединитель болтовой 4ПСБЕ- 25-50/70-120 | 66807 КВТ

Соединитель болтовой 4ПСБЕ-25-50/70-120 КВТ предназначен для надёжного электрического и механического соединения кабельных жил различного сечения и материала - алюминиевых и медных, однопроволочных и многопроволочных. Этот соединитель применяется в распределительных сетях до 10 кВ, особенно там, где требуется переход между разными сечениями проводников. Бренд КВТ и артикул 66807 указывают на серийное производство по собственному техническому регламенту.

Назначение и область применения

Соединитель болтовой 4ПСБЕ-25-50/70-120 КВТ используется для соединения кабельных жил при изменении сечения - например, от 25 мм2 до 120 мм2. Подходит для любых типов жил: круглых и секторных, алюминиевых и медных. Применяется в силовых кабельных линиях, трансформаторных подстанциях, распределительных пунктах, а также в аварийно-ремонтных работах. Часто встраивается в термоусаживаемые муфты или устанавливается самостоятельно при замене повреждённых участков кабеля.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Номинальное сечение кабеля: 25–120 мм2 (мультиразмерный - один соединитель для нескольких значений)
• Количество болтов: 4, с х-образным расположением
• Материал корпуса и болтов: алюминиевый сплав
• Внутренняя перегородка: да, ограничивает глубину входа жилы
• Рифлёная внутренняя поверхность: увеличивает площадь контакта и механическую прочность
• Диаметр внешний: 27 мм / 21 мм (по разным сторонам)
• Диаметр внутренний: 15×11 мм (два канала для жил разного сечения)
• Покрытие: без защитного слоя - голый металл
• Цвет: серый
• Стандарт: ТУ 3449-009-97284872-2006
• Болты: со срывной головкой, с несколькими срезными шейками

Совместимость и монтаж

Соединитель болтовой 4ПСБЕ-25-50-70-120 КВТ монтируется на винты. Для установки требуются две кабельные жилы - одна вводится в каждый из двух каналов корпуса. Жилы фиксируются затяжкой четырёх болтов. Головки болтов срываются при достижении точного крутящего момента - это исключает пере- или недозатяжку. Установка выполняется с помощью набора НМБ-6 (КВТ). Перед монтажом необходимо удалить оксидную плёнку с алюминиевых жил и смазать контактные поверхности специальной пастой. Внутренняя перегородка предотвращает перекос жил и обеспечивает правильное положение в зоне контакта.

Преимущества

• Один соединитель заменяет несколько моделей - экономит запасы и время на подбор
• Х-образное расположение болтов обеспечивает равномерное давление и высокую механическую устойчивость
• Срывные головки болтов гарантируют воспроизводимый момент затяжки - без необходимости контрольного инструмента после монтажа
• Рифлёная поверхность внутри усиливает контакт, снижает риск нагрева и отслоения
• Внутренняя перегородка исключает случайный выход жилы из зоны контакта
• Маркировка на корпусе позволяет сразу определить совместимость с сечением кабеля

Ограничения применения

• Не предназначена для работы в условиях постоянного погружения в воду - отсутствие герметичного покрытия делает её непригодной для подземной прокладки без дополнительной защиты
• Не рекомендуется использовать в агрессивных средах (высокая влажность, солевые испарения, химические пары) без внешнего кожуха или термоусаживаемой муфты
• Подходит только для кабелей с рабочим напряжением до 10 кВ - применение выше этого значения опасно
• Алюминиевый сплав менее устойчив к коррозии, чем медь - в открытых местах требуется дополнительная изоляция

Примеры использования

• Соединение основного кабеля 120 мм2 с ответвлением 25 мм2 на распределительном щите
• Замена повреждённого участка кабеля в воздушной ЛЭП с переходом с большего на меньшее сечение
• Интеграция в комплект термоусаживаемой муфты для ремонта кабеля в колодце
• Обустройство временного соединения при аварийном отключении

Практические советы

• Перед монтажом всегда зачищайте жилы до металлического блеска, особенно алюминиевые - оксидная плёнка вызывает нагрев
• Используйте только смазку, рекомендованную производителем (например, КВТ-паста), чтобы избежать электрохимической коррозии
• Проверьте соответствие сечения жилы указанному на корпусе - даже небольшое отклонение может нарушить плотность контакта
• Не используйте обычные гаечные ключи - только набор НМБ-6 (КВТ); другие инструменты не обеспечивают нужный момент срыва
• После монтажа проверьте, что все головки болтов сорваны - если хотя бы одна не сорвалась, соединение ненадёжно
• При использовании в открытом воздухе обязательно заключите соединитель в термоусаживаемую трубку или бронированный кожух
