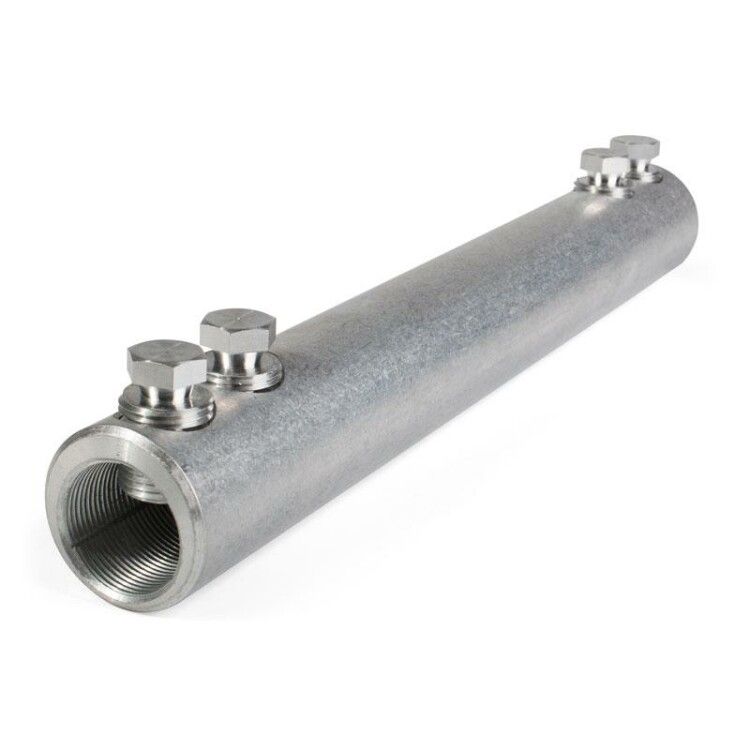

Соединитель болтовой ремонтный 4СБР-70/120 |76172| КВТ

Соединитель болтовой ремонтный 4СБР-70/120 от КВТ - надёжное решение для восстановления кабельных линий напряжением до 10 кВ. Применяется при ремонте повреждённых участков без замены всего кабеля, обеспечивает прочное и долговечное соединение жил сечением 70–120 мм2. Артикул 76172 соответствует требованиям ТУ 3449-009-97284872-2006.

Назначение и область применения

Соединитель болтовой ремонтный 4СБР-70/120 предназначен для восстановления работы кабельных линий напряжением до 10 кВ после аварий, повреждений или выхода из строя старых муфт. Подходит для ремонта силовых кабелей с алюминиевыми или медными жилами, когда невозможно или невыгодно менять весь участок кабеля. Часто используется на подземных и воздушных линиях, в распределительных пунктах, на трансформаторных подстанциях и в промышленных объектах.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Номинальное поперечное сечение жил: 70–120 мм2
• Количество болтов: 4
• Материал корпуса: алюминиевый сплав с повышенной коррозионной стойкостью
• Тип монтажа: на винты
• Наличие срывной головки: да - гарантирует точную затяжку без перегрузки
• Покрытие поверхности: без покрытия - требует защиты при эксплуатации в агрессивной среде
• Нормативный документ: ТУ 3449-009-97284872-2006

Совместимость и монтаж

Соединитель болтовой ремонтный 4СБР-70/120 совместим с кабелями с жилами из меди или алюминия, соответствующими сечению 70–120 мм2. Для монтажа требуется инструмент НМБ-6 - он обеспечивает правильную затяжку болтов с срывными головками. Болты имеют несколько уровней срывных проточек: при достижении нужного момента затяжки головка срывается вровень с корпусом, вне зависимости от фактического сечения жилы. Это исключает недотяжку или перетяжку. Корпус имеет рифлёную внутреннюю поверхность - она увеличивает площадь контакта и механическую устойчивость соединения. Оси болтов расположены в один ряд - это упрощает доступ и работу в ограниченном пространстве.

Особенности конструкции

Увеличенная длина корпуса позволяет полностью заменить вышедшую из строя кабельную муфту, вырезав её и вставив вместо неё 4СБР-70/120 - без необходимости прокладывать новый участок кабеля. Такая конструкция экономит время и материалы. На каждом корпусе выбита маркировка диапазона сечений - легко проверить соответствие перед монтажом. Алюминиевый сплав корпуса сочетает хорошую проводимость, лёгкость и устойчивость к коррозии, что особенно важно для длительной эксплуатации в земле или во влажной среде.

Преимущества

• Мультиразмерный дизайн - один тип соединителя покрывает широкий диапазон сечений (70–120 мм2), снижает потребность в запасе различных моделей
• Срывные болты обеспечивают автоматическую контрольную затяжку - не нужны усилия или моментомеры
• Высокая механическая прочность за счёт рифлёной поверхности внутри гнезд
• Экономия времени и материалов - замена муфты без удлинения кабеля
• Стандартная маркировка на корпусе - минимизирует риск ошибки при выборе

Ограничения применения

• Не предназначен для использования в условиях постоянного погружения в воду - отсутствует герметичная защита
• Не имеет внешнего покрытия; при эксплуатации в агрессивной среде (высокая влажность, химические пары, солевой туман) необходимо дополнительно защищать соединение термоусадочной трубкой или бронированной кожухом
• Подходит только для кабелей с жилами сечением 70–120 мм2 - нельзя использовать для более тонких или толстых жил
• Требуется применение специального инструмента НМБ-6 - без него невозможна корректная сборка

Примеры использования

• Замена повреждённой ответвительной муфты на кабельной линии 10 кВ в городском кабельном коллекторе
• Восстановление целостности кабеля после аварийного пробоя в промышленном цехе
• Ремонт кабеля между трансформаторной подстанцией и распределительным устройством
• Обход дефектного участка кабеля без прокладки нового трассы

Практические советы

• Перед монтажом обязательно проверьте сечение жилы - оно должно попадать в диапазон 70–120 мм2. Перепутать сечения можно по цветовой маркировке изоляции - лучше сверяться с паспортом кабеля
• Избегайте монтажа в местах с возможным механическим воздействием - хотя корпус прочный, он не защищён от ударов
• После установки рекомендуется обмотать соединитель термоусадочной трубкой с клеевым слоем - это повысит влагозащиту и долговечность
• Инструмент НМБ-6 должен быть исправен - износ зубьев приводит к неполному срыву головок и некачественному соединению
• При работе в закрытых помещениях соблюдайте правила безопасности при работе с оборудованием под напряжением - даже при отключенном питании возможна индукция
