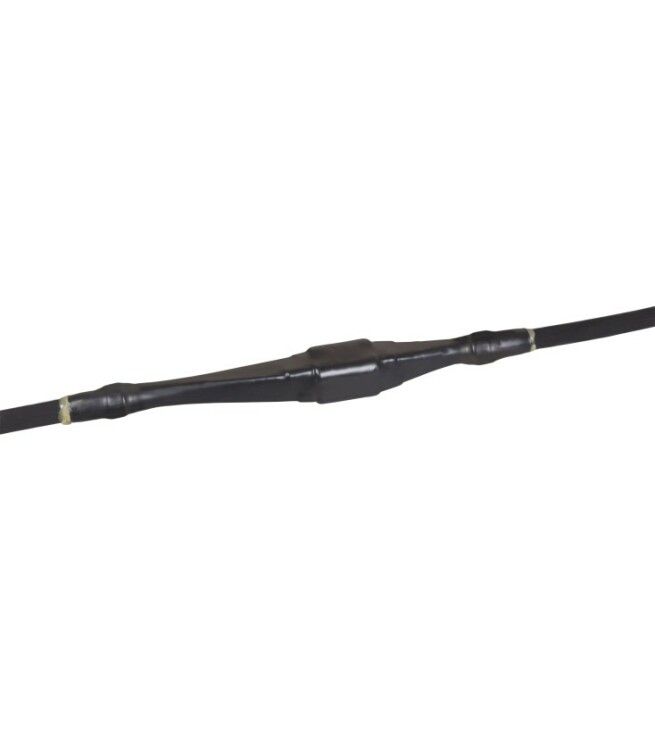

Комплект муфты соединительной Стт(тп)-10 3х70/120 без гильз; ППД; бумаж. изол. IEK UZM-BIS10-VN3-70120XZ

Муфта соединительная СТТ(ТП)-10 3х70/120 с гильзами или без гильз, бумажная изоляция ППД - это термоусаживаемая соединительная муфта для надёжного соединения трёхжильных кабелей с бумажной изоляцией на напряжение до 10 кВ. Разработана компанией IEK, артикул uzm-bis10-vn3-70120xz, рассчитана на срок службы 30 лет.

Назначение и область применения

Муфта СТТ(ТП)-10 3х70/120 используется для герметичного соединения кабелей с бумажной изоляцией, как с бронёй, так и без неё. Подходит для работы в помещениях и на улице. Применяется при ремонте, реконструкции или расширении кабельных линий в сетях 6–10 кВ. Устройство совместимо с кабелями типов ААГ-10, ААШв-10, ААБл-10, АСГ-10, СБ-10, СБГ-10 и другими аналогами.

Технические характеристики

• Номинальное напряжение: 6/10 кВ
• Количество жил: 3
• Сечение проводника: 70–120 мм2
• Тип исполнения: термоусаживаемая
• Материал корпуса: полимер термоусаживаемый, без галогенов
• Цвет: черный
• Срок службы: 30 лет
• Способ монтажа: нагрев с помощью горелки
• Заземление: в комплекте
• Соединители: отсутствуют - требует самостоятельной сборки с использованием внешних гильз

Совместимость и монтаж

Муфта СТТ(ТП)-10 3х70/120 не содержит внутри гильзы - их необходимо закрепить самостоятельно перед монтажом. Для соединения жил используются медные или алюминиевые опрессовочные гильзы подходящего сечения. После окончательной сборки кабельных жил муфта одевается на место соединения и равномерно прогревается тепловой пушкой до плотного обтягивания. Комплект заземления позволяет выполнить надёжное соединение брони и экрана с контуром заземления. Монтаж допускается при температуре от –40C до +40C. Перед работой требуется подготовка кабеля: зачистка изоляции, удаление заполнителя, выравнивание поверхности.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 13781.0. Полимерная оболочка изготовлена без галогенов - при возгорании не выделяет едких газов, что повышает безопасность в замкнутых пространствах. Защита IP67 обеспечивается после завершения термоусадки - муфта становится герметичной и устойчивой к воздействию воды и пыли.

Преимущества

• Высокая механическая прочность после усадки
• Устойчивость к перепадам температур и влаге
• Не требует сложного оборудования - достаточно обычной горелки
• Долгий срок службы - 30 лет
• Поддерживает экологическую безопасность благодаря отсутствию галогенов
• Комплексная комплектация: есть элементы заземления, предварительно готовые к применению

Ограничения применения

• Не кабели с пластиковой изоляцией (например, ВВГ, NYM) - предназначена исключительно для бумажной изоляции
• Требуется точное соблюдение технологии термоусадки; недостаточное или избыточное нагревание снижает качество соединения
• Не подходит для монтажа в условиях постоянного погружения в воду - хотя IP67 обеспечивает временную защиту, длительное пребывание под водой не гарантировано
• Отсутствие встроенных гильз увеличивает время монтажа - необходимы дополнительные материалы и инструменты

Примеры использования

• Ремонт поврежденного участка кабеля ААШв-10 в подземном колодце
• Соединение двух секций кабеля СБ-10 при прокладке линии питания к трансформаторной подстанции
• Обход препятствия на трассе кабельной сети - замена старой муфты на новую
• Монтаж ответвлений в системе освещения промзоны с кабелями типа АСГ-10

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля (70–120 мм2) - использование вне этого диапазона недопустимо
• Выбирайте гильзы с запасом по длине - они должны полностью покрывать торцы жил и немного выходить за границы соединения
• При работе в холодную погоду подогрейте кабель и муфту до комнатной температуры - это повысит адгезию материала
• Используйте только сертифицированные термические устройства - некачественные горелки вызывают деформацию
• Проверяйте целостность оболочки после усадки: она должна быть гладкой, без пузырей и трещин
• Фиксируйте заземляющий контакт надёжно - он является частью системы защиты от поражения током
