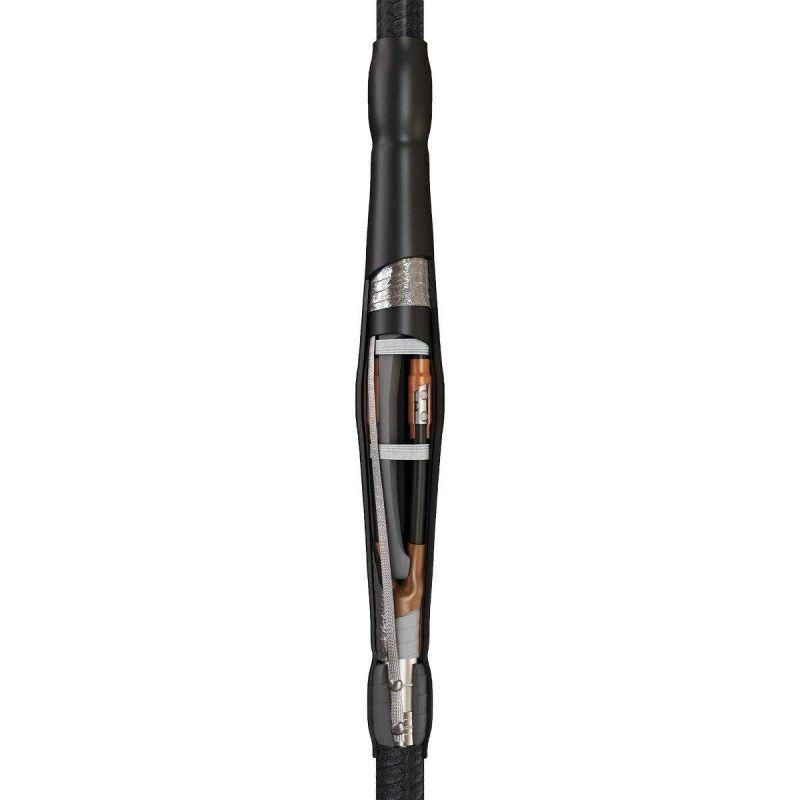

Муфта кабельная соединительная 3СТп-10-70/120 (Б) с болт. соединителями (пайка) | 88767 КВТ

Муфта кабельная соединительная 3СТп-10-70/120 (Б) (пайка) от КВТ предназначена для надёжного соединения трёхжильных силовых кабелей с бумажной маслопропитанной изоляцией на напряжение до 10 кВ. Устройство сочетает термоусадочные элементы, паяное соединение брони и герметичную сборку - идеально подходит для ремонта и прокладки кабельных линий в условиях высокой влажности и экстремальных температур.

Назначение и область применения

Муфта 3СТп-10-70/120 (Б) (пайка) используется для создания герметичных и электрически безопасных соединений между кабелями с бумажной маслопропитанной изоляцией. Подходит для работы в подземных коллекторах, кабельных каналах, камерах, тоннелях и других закрытых помещениях, где важна долговечность и устойчивость к влаге.

• Соединяет кабели типа: ААБл, АСБл, АСКл, АСБГ, ААГ, АСГ, ААБв, АСБШв, ААШв, АШв, ААБ2лШв, АСБ2лШв и аналоги;
• Работает на напряжении 6–10 кВ;
• Подходит как для кабелей с бронёй, так и без неё;
• Обеспечивает герметизацию при наличии общей алюминиевой или свинцовой оболочки.

Технические характеристики

• Количество жил: 3
• Номинальное сечение проводника: 70–120 мм2
• Номинальное напряжение: 6/10 кВ
• Тип монтажа: термоусадка с пайкой
• Температура эксплуатации: от –50 C до +50 C
• Материал изоляции: пропитанная бумага (сохраняется из оригинального кабеля)
• Состав материалов: без галогенов (HF = Halogen Free)
• Цвет изолирующих манжет: кирпично-красный
• Стандарты соответствия: ГОСТ 34839-2022, ТУ 3599-006-97284872-2006

Совместимость и монтаж

Муфта 3СТп-10-70/120 (Б) (пайка) совместима с кабелями, имеющими бумажную маслопропитанную изоляцию и металлическую оболочку. Для установки требуется подготовить концы кабеля: удалить оболочку, броню и изоляцию согласно рекомендованному порядку разделки.

Процедура монтажа:

• На каждый конец кабеля надеваются термоусаживаемые компоненты в порядке сборки (внутренний кожух, манжеты, заполнитель);
• Жилы соединяются болтовыми зажимами или гильзами под опрессовку - в комплекте предусмотрены оба варианта;
• Оболочка и броневые ленты соединяются медной перемычкой, которая фиксируется **пайкой** припоем ПОС-30 и А;
• Заполняется межфазное пространство специальной мастикой для предотвращения воздушных полостей;
• Надеваются два термоусаживаемых кожуха - внутренний и внешний - и равномерно прогреваются пропановой горелкой ПГ (КВТ);
• Герметизация корней разделки выполняется маслостойким герметиком.

Необходимый инструмент: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников НМБ-6 (КВТ).

Безопасность и стандарты

• Соответствует ГОСТ 34839-2022 - нормам для соединительных муфт на напряжение до 10 кВ;
• Все полимерные материалы не содержат галогенов - при возгорании не выделяют токсичных газов;
• Электроизоляционные свойства обеспечиваются за счёт толстостенных манжет с термоплавким клеем и заполнителем;
• Защита от пробоя достигается благодаря выравниванию электрического поля на границах разделки.

Преимущества

• Высокая степень герметизации: двойной термоусаживаемый кожух + герметик + мастика исключают попадание влаги;
• Устойчивость к перепадам температур - работает даже при –50 C;
• Пайка броневых перемычек гарантирует надёжный контакт и снижает риск потенциального скачка напряжения;
• Универсальная комплектация: можно использовать как болтовые соединители, так и гильзы под опрессовку;
• Отсутствие галогенов повышает безопасность при аварийном нагреве и соответствует современным экологическим требованиям.

Ограничения применения

• Не применяется для кабелей с полиэтиленовой или XLPE изоляцией - только для бумажной маслопропитанной;
• Требуется точное соблюдение технологии пайки; некачественная пайка перемычки может привести к увеличению переходного сопротивления;
• Не допускается использование без пропановой горелки - другие способы нагрева не обеспечивают равномерной усадки;
• Не предназначен для открытой прокладки без защиты от механических воздействий - после монтажа необходимо устройство защитного покрова.

Примеры использования

• Ремонт повреждённого участка кабеля ААБл в подвале тепловой станции;
• Соединение двух секций кабеля АСБГ при прокладке линии в тоннеле метро;
• Перевод кабельной линии 10 кВ с одного маршрута на другой в распределительной камере;
• Монтаж ответвлений в системах энергообеспечения объектов ЖКХ и промышленности с высокой влажностью.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля (70–120 мм2) - не используйте для меньших или больших значений;
• При работе в холодную погоду (ниже –20 C) согрейте муфту в помещении перед установкой - это улучшит адгезию клея;
• Не экономьте на времени прогрева: недостаточно прогретый кожух не плотно прилегает и создаёт риски протечки;
• Пайку перемычки делайте сразу после соединения жил - пока металл ещё не окислился;
• Храните муфту в сухом месте, избегайте длительного воздействия прямого солнечного света - полимеры чувствительны к УФ;
• Всегда используйте комплектные припои и паяльный жир - сторонние составы могут нарушить герметичность.
