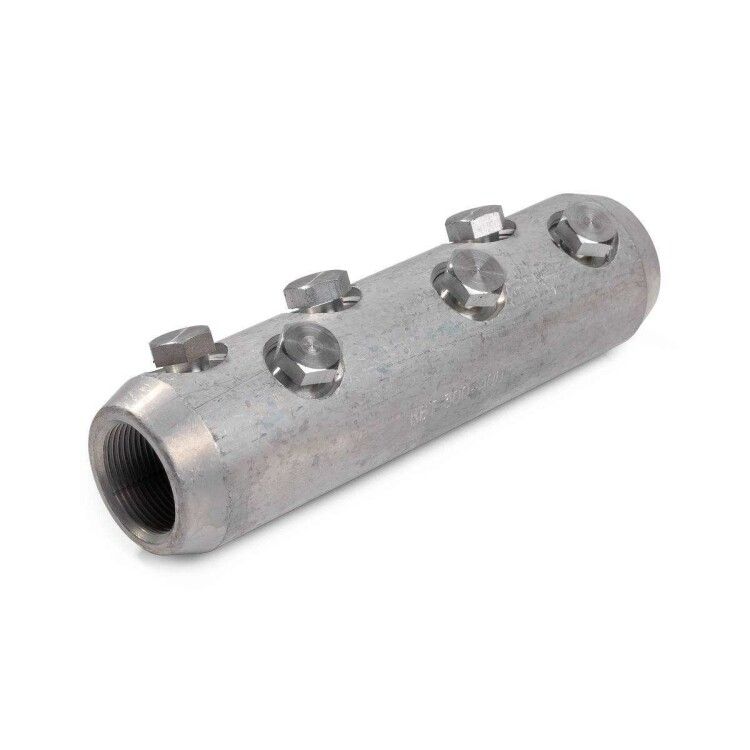

Соединители болтовые для кабелей с изоляцией из сшитого полиэтилена 6СБП-300/400 - 83725 КВТ

Соединитель болтовой 6СБП-300/400 КВТ предназначен для надёжного электрического соединения силовых кабелей с изоляцией из ЭПР и сшитого полиэтилена на напряжение до 35 кВ. Этот болтовой соединитель КВТ обеспечивает устойчивый контакт при больших токах и применяется в распределительных сетях, особенно там, где требуется высокая надёжность и возможность быстрого монтажа.

Назначение и область применения

Соединитель болтовой 6СБП-300/400 КВТ используется для соединения однопроволочных и многопроволочных алюминиевых жил кабелей с поперечным сечением от 300 до 400 мм2. Применяется в кабельных линиях напряжением до 35 кВ, в том числе при монтаже термоусаживаемых муфт, ремонте повреждённых участков кабеля и сборке распределительных устройств. Подходит для работы в подземных коллекторах, кабельных каналах, трансформаторных подстанциях и на промышленных объектах с высокими требованиями к надёжности контакта.

Технические характеристики

• Номинальное поперечное сечение кабеля: 300–400 мм2
• Номинальный ток: 830 А
• Максимальное рабочее напряжение: до 35 кВ
• Материал корпуса и болтов: специальный алюминиевый сплав
• Количество болтов: 6
• Метрический размер болта: M14
• Способ монтажа: затяжка болтами с срывной головкой
• Покрытие поверхности: без покрытия (сырой алюминий)
• Форма жилы: совместим с однопроволочными и многопроволочными жилами
• Глубина захода жилы: регулируется внутренней перегородкой

Совместимость и монтаж

Соединитель болтовой 6СБП-300/400 КВТ требует использования специального инструмента - набора НМБ-6 (КВТ). Болты имеют срывную головку, которая отламывается при достижении точного крутящего момента, что исключает недотяг или перетяжку. Для правильного монтажа:

• Жила кабеля должна быть зачищена точно на длину, соответствующую внутренней перегородке соединителя - это гарантирует полный контакт и предотвращает выступание жилы.
• Перед установкой необходимо проверить соответствие сечения кабеля указанному диапазону (300–400 мм2); использование вне этого диапазона снижает надёжность соединения.
• Болты располагаются рядно - это позволяет равномерно распределить усилие затяжки и минимизирует риск деформации корпуса.
• Из-за отсутствия защитного покрытия соединитель следует использовать внутри закрытых систем (муфты, камеры, шкафы) или применять внешнюю гидроизоляцию при открытой прокладке.

Особенности конструкции

Конструкция 6СБП-300/400 КВТ продумана для максимальной надёжности:

• Центрально-симметричное отверстие под жилу обеспечивает равномерное распределение электрического поля, снижая риск локальных пробоев.
• Рифлёная внутренняя поверхность увеличивает площадь контакта и механическую удерживающую способность - даже при вибрациях и температурных циклах контакт остаётся плотным.
• Наличие нескольких срывных «шеек» на болтах гарантирует, что головка сломается ровно на уровне поверхности корпуса, не нарушая герметичность и не создавая острых выступов.
• Внутренняя перегородка фиксирует глубину ввода жилы - это исключает ошибки при подготовке кабеля.

Преимущества

• Мультиразмерность: один соединитель заменяет несколько моделей, подходящих под разные сечения в рамках 300–400 мм2.
• Автоматический контроль момента затяжки: срывная головка исключает необходимость в моментном ключе и снижает вероятность человеческой ошибки.
• Высокая проводимость: материал - алюминиевый сплав с минимальным сопротивлением, оптимизированный для передачи тока 830 А.
• Стандартная маркировка: на каждом изделии выбиты сечение и логотип КВТ - легко идентифицировать при инспекции.

Ограничения применения

• Не предназначен для медных жил - материал корпуса и болтов рассчитан на алюминий; смешивание материалов вызывает электрохимическую коррозию.
• Отсутствие защитного покрытия делает его непригодным для открытой прокладки без дополнительной защиты от влаги и химических воздействий.
• Запрещено использовать с кабелями сечением менее 300 мм2 или более 400 мм2 - это нарушает тепловой режим и может привести к перегреву.
• Не рекомендуется для повторного использования после срыва головок - болты являются одноразовыми элементами.

Примеры использования

• Подключение ответвлений от основного кабеля 3×300 мм2 в распределительном пункте 10 кВ.
• Ремонт повреждённого участка кабельной линии 20 кВ с использованием термоусаживаемой муфты.
• Сборка переходника между двумя секциями кабельной трассы на промышленном предприятии.
• Обустройство временных соединений при аварийных работах на энергообъектах.

Практические советы

• Перед монтажом всегда сверьте сечение кабеля с маркировкой на корпусе 6СБП-300/400 КВТ - допуск +-10% может привести к плохому контакту.
• Используйте только оригинальный набор НМБ-6 (КВТ): другие ключи не обеспечивают нужный момент срыва.
• После монтажа проверьте, что все головки болтов сорваны и находятся заподлицо с корпусом - это показатель правильной затяжки.
• При работе в сыром помещении обязательно используйте термоусаживаемые или холодные изоляционные рукава поверх соединителя.
• Храните соединители в сухом месте - отсутствие покрытия делает их чувствительными к окислению при длительном контакте с влагой.
