Соединитель болтовой 6СБЕ-300/400(Л) | 65823 КВТ

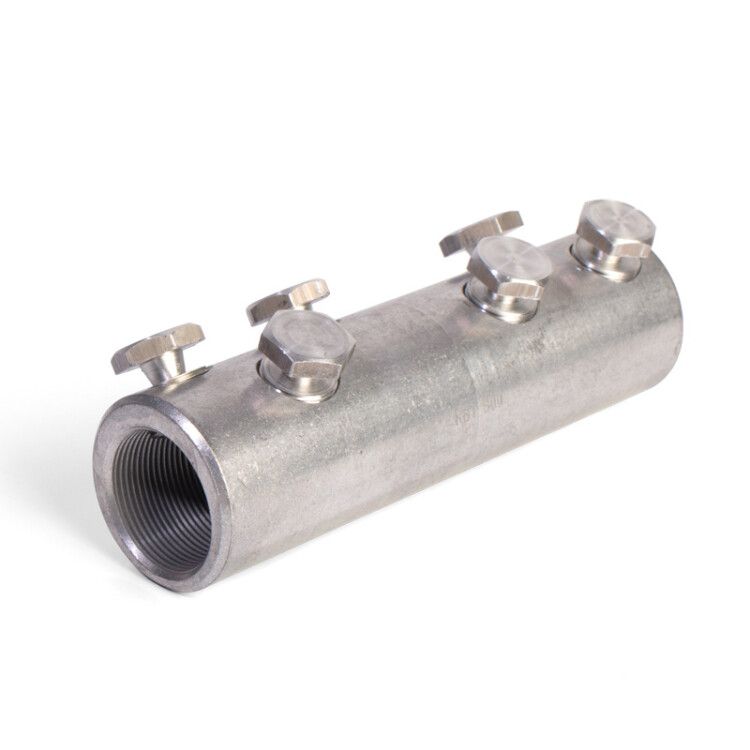

Соединитель болтовой 6СБЕ-300/400(Л) КВТ предназначен для надёжного электрического и механического соединения алюминиевых и медных кабельных жил сечением 300–400 мм2, работает при напряжении до 10 кВ. Применяется в распределительных устройствах, при монтаже термоусаживаемых муфт и в аварийных работах.

Назначение и область применения

Соединитель болтовой 6СБЕ-300/400(Л) КВТ используется для соединения любых типов кабельных жил: однопроволочных и многопроволочных, круглых и секторных, из меди или алюминия. Подходит для работы в сетях до 10 кВ. Часто применяется при установке термоусаживаемых муфт, в составе ремонтно-аварийных комплектов, а также на подстанциях, трансформаторных пунктах и кабельных линиях.

Технические характеристики

• Номинальное поперечное сечение кабеля: 300–400 мм2
• Номинальное напряжение: 10 кВ
• Материал корпуса и болтов: алюминиевый сплав
• Гальваническое покрытие: лужённое (защита от окисления)
• Наружный диаметр: 37 мм
• Внутренний диаметр канала: 26 мм
• Расположение болтов: угловое (X-образное)
• Наличие срывной головки: да
• Цвет: серый
• Стандарт: ТУ 3449-009-97284872-2006

Совместимость и монтаж

Соединитель болтовой 6СБЕ-300/400(Л) КВТ устанавливается на винты. Для монтажа требуется набор инструмента НМБ-6 (КВТ). Болты затягиваются до момента срыва головки - это обеспечивает точный контроль усилия без необходимости измерения крутящего момента. Головки срываются вровень или ниже поверхности корпуса, предотвращая выступание и повреждение изоляции. Внутренняя перегородка в корпусе ограничивает глубину ввода жилы, исключая недостаточный или избыточный заход. Рифлёная поверхность внутри усиливает контакт и снижает риск проскальзывания провода.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3449-009-97284872-2006. Лужёное покрытие защищает от коррозии, особенно важно при работе во влажной среде. Угловое расположение болтов соответствует европейской практике, обеспечивая равномерное распределение нагрузки. Срывные головки предотвращают перетягивание и повреждение контакта. Соединитель не предназначен для эксплуатации вне закрытых устройств - не используйте его в открытых условиях без защиты от внешних воздействий.

Преимущества

• Мультиразмерный дизайн - один соединитель заменяет несколько моделей для сечений 300–400 мм2
• Автоматический контроль затяжки через срывные головки - минимизирует человеческий фактор
• Угловое расположение болтов повышает механическую устойчивость соединения
• Гальваническое лужёное покрытие продлевает срок службы в агрессивной среде
• Рифлёная внутренняя поверхность увеличивает площадь контакта и надёжность передачи тока
• Маркировка на корпусе позволяет легко идентифицировать модель и диапазон сечений

Ограничения применения

• Не предназначена для постоянного погружения в воду - требует герметизации при использовании в сырых местах
• Не рекомендуется применять для жил сечением менее 300 мм2 или более 400 мм2 - возможен перегрев или плохой контакт
• Требуется использование только совместимого инструмента НМБ-6 (КВТ); другие ключи могут не обеспечить правильный момент срыва
• Алюминиевый сплав не подходит для высоких температур выше +90C длительного действия
• Не использовать в качестве ответвительного элемента - только для прямого соединения двух жил

Примеры использования

• Соединение фазных жил в кабельных ответвлениях на воздушных линиях 6–10 кВ
• Завершающий элемент в комплекте термоусаживаемой муфты для кабеля ААШв 3×300
• Ремонт повреждённого участка кабеля на подземном колодце
• Подключение силового кабеля к шинному блоку распределительного устройства
• Обустройство временных соединений при аварийных восстановлениях

Практические советы

• Перед монтажом зачистите жилы до металлического блеска - удалите оксидную плёнку с алюминия
• Проверьте соответствие сечения кабеля указанному на корпусе: 300–400 мм2
• Используйте только инструмент НМБ-6 (КВТ): он точно соответствует форме и моменту срыва болтов
• После монтажа проверьте плотность соединения - попробуйте слегка потянуть жилу; она не должна двигаться
• При использовании в паре с термоусаживаемой муфтой - убедитесь, что диапазон сечений совпадает
• Не допускайте попадания грязи и влаги внутрь соединителя до окончательной сборки - храните в сухом месте
