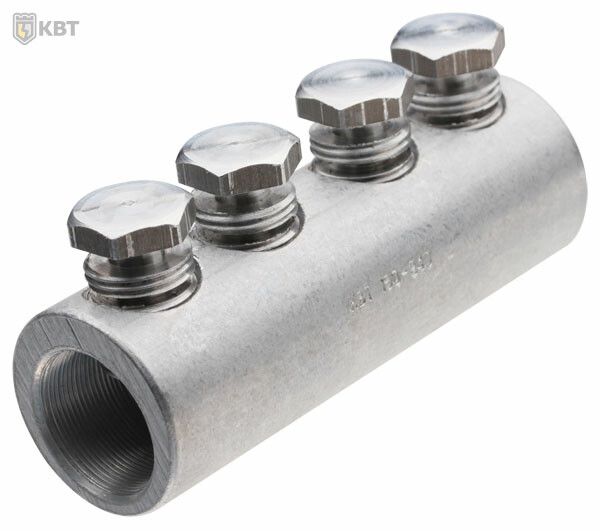

Соединитель болтовой 4СБ-150/240 150-240 мм² с срывными болтами КВТ 65815

Соединитель болтовой 4СБ-150/240 КВТ предназначен для надёжного электрического соединения алюминиевых и медных кабельных жил сечением 150–240 мм2. Этот болтовой соединитель используется в распределительных сетях до 10 кВ, особенно в составе термоусаживаемых муфт и узлах ремонта кабельных линий.

Назначение и область применения

Соединитель болтовой 4СБ-150/240 КВТ применяется для соединения любых типов кабельных жил: однопроволочных и многопроволочных, круглых и секторных, алюминиевых и медных. Он обеспечивает высоконадёжный контакт в условиях повышенной нагрузки и вибраций. Подходит для монтажа в силовых кабельных ответвлениях, переходах между участками кабеля, а также в качестве элемента комплектации термоусаживаемых муфт. Часто используется аварийными бригадами и сервисными службами энергообъектов.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Рабочий диапазон сечений кабеля: 150–240 мм2
• Материал корпуса и болтов: алюминиевый сплав
• Диаметр внутреннего отверстия: 25 мм
• Наружный диаметр: 37 мм
• Количество болтов: 4
• Расположение болтов: рядное (в одну линию)
• Покрытие: без покрытия
• Цвет: серый
• Нормативный документ: ТУ 3449-009-97284872-2006

Совместимость и монтаж

Соединитель болтовой 4СБ-150/240 КВТ монтируется с помощью четырёх болтов с срывной головкой. Для затяжки требуется специализированный инструмент - набор НМБ-6 (КВТ). Болты затягиваются до момента срыва головки, который гарантирует точный момент усилия без перетяга. Головки срываются вровень или ниже поверхности корпуса, предотвращая механические повреждения при дальнейшей сборке. Внутренняя перегородка в корпусе контролирует глубину ввода жилы, исключая недостаточный или избыточный заход. Рифлёная поверхность внутри усиливает контакт и препятствует проскальзыванию жилы.

Безопасность и стандарты

Соединитель болтовой 4СБ-150/240 КВТ соответствует требованиям ТУ 3449-009-97284872-2006. Применяется в сетях до 10 кВ, где важна надёжность контакта и безопасность эксплуатации. Отсутствие внешнего покрытия требует обязательной защиты места соединения - например, через термоусаживаемую муфту или изоляционный кожух. Не рекомендуется использовать в открытых агрессивных средах без дополнительной герметизации.

Преимущества

• Мультиразмерный дизайн позволяет работать с диапазоном сечений 150–240 мм2, снижая необходимость хранить множество моделей.
• Система срывных болтов обеспечивает воспроизводимый момент затяжки - без необходимости контрольного замера.
• Рифлёная внутренняя поверхность увеличивает площадь контакта и механическую устойчивость соединения.
• Рядное расположение болтов упрощает доступ инструмента и удобство монтажа в плотных узлах.
• Идеально сочетается с термоусаживаемыми муфтами КВТ - одинаковые диапазоны сечений позволяют собирать целостные комплекты.

Ограничения применения

• Не предназначена для работы вне закрытых систем - без дополнительной изоляции и герметизации не допускается использование в сырых, пыльных или агрессивных средах.
• Не подходит для соединений с сечениями меньше 150 мм2 или больше 240 мм2 - риск перегрева и потери контакта.
• Требует обязательного применения специального инструмента НМБ-6; обычные гаечные ключи не обеспечивают нужный момент и могут повредить механизм срыва.
• Алюминиевый сплав не рекомендуется применять в условиях постоянной вибрации без фиксации корпуса - возможна усталостная деформация.

Примеры использования

• Соединение двух участков кабеля АСБ 3×150 в распределительном пункте.
• Ответвление от основного кабеля 10 кВ к трансформатору с жилой 240 мм2.
• Замена повреждённого участка кабеля в подземной трассе с использованием термоусаживаемой муфты КВТ.
• Обустройство временного соединения на объекте во время аварийного ремонта.

Практические советы

• Перед установкой обязательно проверьте соответствие сечения кабеля указанному на корпусе - 150–240 мм2. Убедитесь, что жила полностью прошла внутреннюю перегородку.
• Используйте только инструмент НМБ-6 (КВТ). Другие ключи могут не сорвать головку или сломать её преждевременно.
• После монтажа всегда накладывайте термоусаживаемую муфту или другую изоляцию - даже при отсутствии видимых повреждений, контакт остаётся открытым.
• При работе с медными жилами - используйте смазку на основе графита для предотвращения окисления и улучшения проводимости.
• Храните соединители в сухом месте. Открытый алюминиевый сплав может окисляться при длительном воздействии влаги, хотя это не влияет на работу после правильной установки.
