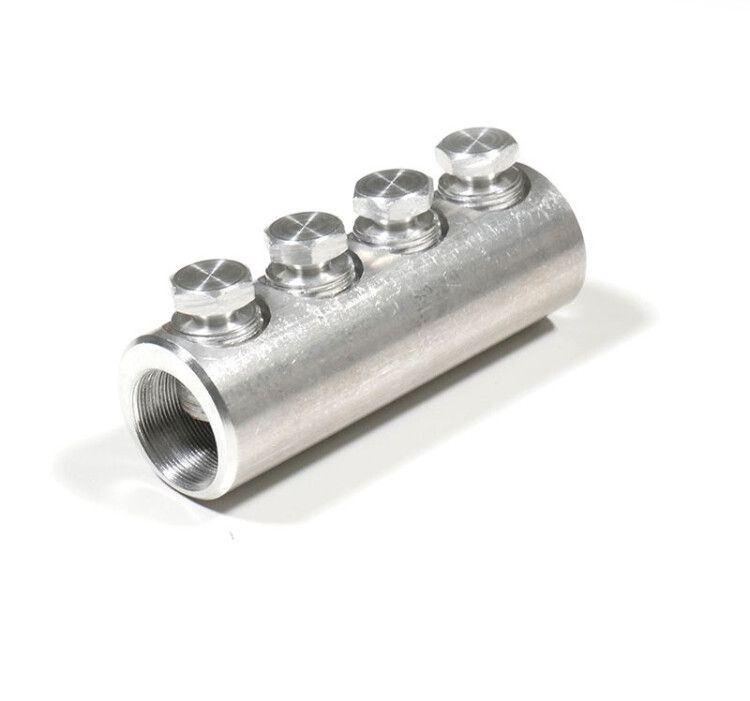

Соединитель болтовой 4СБ-3-001 (150-240) | zeta11045 ЗЭТАРУС

Соединитель болтовой 4СБ-3-001 (150-240) от ЗЭТАРУС предназначен для надёжного соединения алюминиевых и медных жил кабелей с бумажной маслопропитанной или пластиковой изоляцией до 10 кВ. Артикул zeta11045 используется там, где требуется высокая механическая прочность и герметичность соединения без дополнительной изоляции.

Назначение и область применения

Соединитель болтовой 4СБ-3-001 (150-240) применяется для соединения силовых кабелей с изоляцией из бумаги, пропитанной маслом, либо с полимерной изоляцией. Подходит для распределительных устройств, подстанций, кабельных ответвлений и других точек, где необходимо выполнить разъёмное или постоянное соединение между жилами большого сечения. Устройство не требует сварки или пайки - достаточно затянуть болты.

Технические характеристики

• Материал проводника: алюминий
• Номинальное сечение жил: 150–240 мм2 (для меди и алюминия)
• Номинальное напряжение: до 10 кВ
• Номинальный ток: 1 А (указано как справочное значение; фактический ток зависит от сечения и материала жилы)
• Количество болтов: 4
• Тип болтов: со срывной головкой - автоматически прекращают затяжку при достижении заданного момента
• Покрытие поверхности: без защитного слоя - металл открытый, без гальванического или оксидного покрытия
• Конструкция: с эксцентриковым отверстием для жилы, с монолитной или запрессованной перегородкой

Совместимость и монтаж

Соединитель болтовой 4СБ-3-001 (150-240) совместим с кабелями, имеющими алюминиевые или медные жилы сечением 150–240 мм2. Для установки:

• Подготовьте жилу: зачистите изоляцию на длину, соответствующую глубине корпуса (обычно 80–100 мм); удалите оксидную плёнку с алюминиевой жилы;
• Вставьте жилу в эксцентриковое отверстие - оно позволяет равномерно распределить давление при затяжке;
• Затяните все четыре болта по очереди, равномерно, до срыва головки - это гарантирует нужное усилие без перетяга;
• Не используйте инструменты с регулируемым моментом - срывная головка рассчитана на работу с обычным гаечным ключом.

Обратите внимание: версии с монолитной перегородкой подходят только для кабелей с бумажной маслопропитанной изоляцией. Версии с запрессованной перегородкой - для кабелей с ПВХ, XLPE и аналогичной пластиковой изоляцией.

Безопасность и стандарты

Соединитель болтовой 4СБ-3-001 (150-240) соответствует требованиям ГОСТ Р 50571 и нормам для оборудования до 10 кВ. Открытый металлический корпус не имеет антикоррозийного покрытия - поэтому его нельзя устанавливать во влажных, агрессивных средах или на открытом воздухе без дополнительной защиты. Применяйте в закрытых КРУ, камерах, шкафах или внутри кабельных колодцев.

Преимущества

• Автоматический контроль усилия затяжки благодаря срывной головке - снижает риск недотяга или перетяга;
• Высокая механическая прочность - алюминиевые болты и массивный корпус выдерживают нагрузки при эксплуатации;
• Идеально подходит для алюминиевых жил - материал контакта совпадает с материалом жилы, минимизируя электрохимическую коррозию;
• Два исполнения перегородки позволяют использовать один тип соединителя для разных видов кабелей - экономит запасы на объекте.

Ограничения применения

• Не предназначен для работы вне помещений без дополнительной герметизации - отсутствие покрытия делает его уязвимым к коррозии;
• Не допускается использование в цепях переменного тока выше 10 кВ - превышение напряжения нарушает изоляционную целостность;
• Номинальный ток 1 А указан условно; реальная пропускная способность определяется сечением жилы и условиями охлаждения - не следует интерпретировать как предельный ток устройства;
• Не подходит для многожильных мягких проводов - только для цельных жил кабелей;
• Не заменяет термоусаживающие муфты - не обеспечивает изоляцию вокруг соединения, требует внешней защиты.

Примеры использования

• Соединение жил кабеля ААБл или ААШв на подземной кабельной линии 6–10 кВ;
• Переход от медной жилы к алюминиевой в распределительном щите подстанции;
• Ответвления от основного кабеля в кабельной камере ТП;
• Ремонт поврежденного участка кабеля с бумажной изоляцией в условиях ограниченного доступа.

Практические советы

• Выбирайте вариант с монолитной перегородкой только для кабелей с маслопропитанной бумагой - иначе масло может просочиться;
• Для кабелей с ПВХ или XLPE - берите модель с запрессованной перегородкой - она предотвращает деформацию изоляции;
• Проверяйте посадочный диаметр жилы перед монтажом - он должен точно соответствовать 150–240 мм2;
• После сборки обязательно проверьте контактный зазор - при необходимости протяните болты ещё раз после нагрева под нагрузкой;
• При работе с алюминием всегда используйте смазку на основе графита - это снижает сопротивление и предотвращает окисление.
