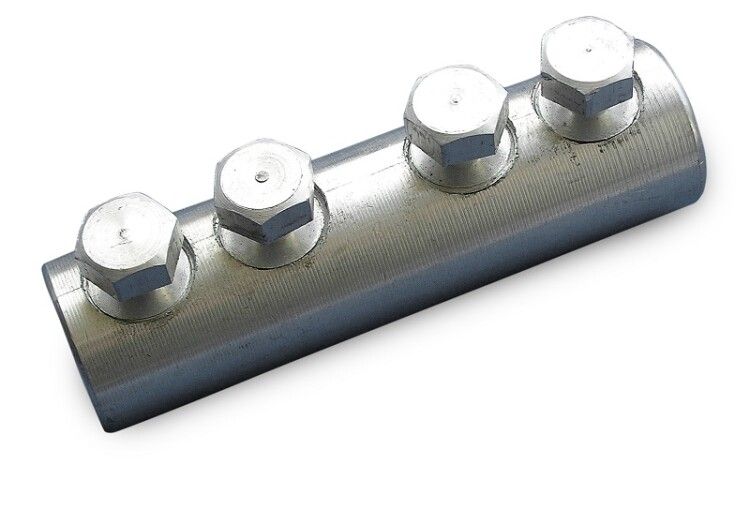

Соединитель болтовой 4СБ-3 150-240мм УХЛ3 (срыв. болт.) ГОФРОМАТИК zeta11012 ЗЭТА

Соединитель болтовой 4СБ-3 150-240мм УХЛ3 (срывной болт) от ЗЭТАРУС предназначен для надёжного соединения алюминиевых и медных жил кабелей с бумажной или пластиковой изоляцией до 10 кВ. Благодаря срывному болту и алюминиевому корпусу он обеспечивает устойчивый контакт без дополнительного затягивания после монтажа.

Назначение и область применения

Соединитель болтовой 4СБ-3 150-240мм УХЛ3 используется для создания ответвления или соединения проводников в распределительных устройствах, трансформаторных подстанциях, воздушных и кабельных линиях напряжением до 10 кВ. Подходит для работы с кабелями с алюминиевой или медной жилой, имеющими бумажную маслопропитанную или ПВХ-изоляцию. Применяется в энергетике, ЖКХ, промышленных объектах и на транспорте.

Технические характеристики

• Номинальное поперечное сечение жил: 150–240 кв. мм - позволяет соединять кабели средней и большой мощности;
• Количество болтов: 4 - равномерно распределяют давление на жилу, исключают деформацию;
• Материал корпуса: алюминий - легкий, хорошо проводит ток, совместим с алюминиевыми жилами;
• Тип крепления: винтовой с срывной головкой - предотвращает перетягивание и гарантирует заданное усилие затяжки;
• Защитное покрытие: отсутствует - требует внешней защиты при эксплуатации в агрессивной среде;
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −60C до +40C, в условиях повышенной влажности и пыли;
• Конструктивная особенность: эксцентриковое отверстие - обеспечивает плотный захват жилы даже при допусках в её форме.

Совместимость и монтаж

Соединитель болтовой 4СБ-3 150-240мм УХЛ3 совместим с кабелями, соответствующими ГОСТ 18410 и IEC 60502. Монтаж выполняется в следующем порядке:

• Подготовить жилу: удалить изоляцию, зачистить поверхность, обработать антиоксидантной пастой (для алюминия);
• Вставить жилу в отверстие до упора - она должна полностью войти в эксцентриковую зону;
• Затянуть все четыре болта равномерно, используя ключ подходящего размера - срывная головка отломится при достижении оптимального момента (не требуется контроль крутящего момента);
• Проверить герметичность соединения - при необходимости использовать термоусадочную трубку или изолирующий колпак.

Не рекомендуется применять этот соединитель для многожильных гибких проводов - он предназначен для цельных жил.

Безопасность и стандарты

Соединитель болтовой 4СБ-3 150-240мм УХЛ3 соответствует требованиям ГОСТ 31943-2012 и ТУ 16-705.100-2017. Конструкция исключает самопроизвольное ослабление контакта. Отсутствие металлического покрытия делает изделие неэлектропроводным по поверхности - безопасно при работе вблизи заземлённых элементов. Однако при установке в открытых местах необходимо предусматривать механическую и электроизоляционную защиту.

Преимущества

• Срывная головка болта - автоматически фиксирует нужное усилие, снижает риск человеческой ошибки;
• Четыре болта - обеспечивают равномерное прижатие, минимизируют нагрев в месте соединения;
• Алюминиевый корпус - совпадает по коэффициенту теплового расширения с алюминиевыми жилами, исключает микродвижения;
• Эксцентриковое отверстие - компенсирует погрешности формы жилы, повышает надёжность контакта;
• Изготовлено ЗЭТАРУС - проверенная технология производства, сертифицированная продукция.

Ограничения применения

• Не применяется для кабелей выше 10 кВ - не рассчитан на высокие электрические нагрузки;
• Не имеет защитного покрытия - нельзя использовать в агрессивных средах (морской воздух, химические цеха) без дополнительной изоляции;
• Не подходит для частых демонтажей - срывная головка одноразовая, после откручивания болт заменить невозможно;
• Требует точного соблюдения сечения - использование с жилами меньше 150 кв. мм или больше 240 кв. мм недопустимо.

Примеры использования

• Соединение фазных жил в распределительном щите 10 кВ на подстанции;
• Ответвление от основного кабеля к трансформатору в промышленном цехе;
• Объединение двух участков кабельной линии при ремонте воздушной сети;
• Подключение силового кабеля к шинопроводу в системе питания станков.

Практические советы

• Перед монтажом всегда зачищайте жилу до металлического блеска - оксидная плёнка снижает проводимость;
• Для алюминиевых жил обязательно используйте антиоксидантную смазку - предотвратит коррозию и увеличит срок службы;
• При использовании в сыром помещении - закройте соединитель термоусадкой или специальным бандажом;
• Проверьте посадочный диаметр жилы - он должен точно попадать в диапазон 150–240 кв. мм; если жила чуть тоньше - не пытайтесь “вытянуть” контакт, замените соединитель;
• Соединитель болтовой 4СБ-3 150-240мм УХЛ3 от ЗЭТАРУС - один из немногих моделей с гарантированной срывной головкой в этом классе - не заменяйте его аналогами без проверки сертификатов.
