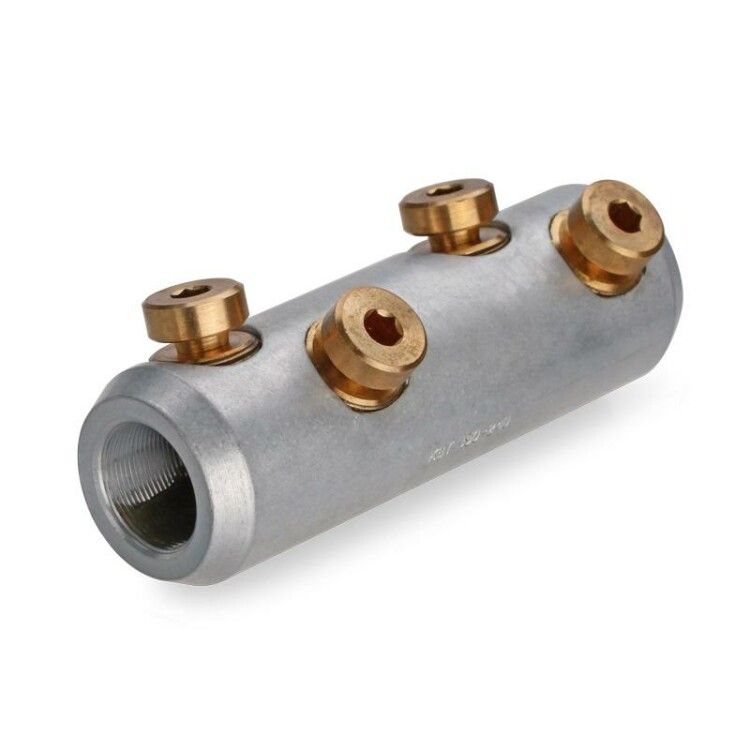

Соединитель болтовой 4СБЕ-35-70/120 | 65825 КВТ

Соединитель болтовой 4СБЕ-35-70/120 от бренда КВТ предназначен для надёжного электрического соединения кабельных жил сечением 70–120 мм² при рабочем напряжении до 35 кВ. Изделие используется в сетях среднего напряжения, особенно в сочетании с термоусаживаемыми муфтами, и рекомендовано для аварийно-ремонтных работ.

Назначение и область применения

Соединитель болтовой 4СБЕ-35-70/120 применяется для создания герметичного и долговечного соединения между двумя кабельными жилами в силовых сетях до 35 кВ. Подходит для меди и алюминиевых проводников. Часто используется при монтаже термоусаживаемых муфт, в распределительных устройствах, на подстанциях, в кабельных трассах и при ремонте повреждённых участков кабеля.

Технические характеристики

• Номинальное напряжение: 35 кВ
• Номинальное поперечное сечение кабеля: 70–120 мм²
• Материал корпуса: алюминиевый сплав
• Материал болтов: медный сплав
• Диаметр внутреннего канала: 15 мм
• Наружный диаметр: 27 мм
• Способ крепления: болтовое, с использованием винтов с внутренним шестигранником
• Наличие срывной головки: да — гарантирует точный момент затяжки
• Покрытие: без покрытия (не окрашен)
• Цвет: серый
• Расположение болтов: угловое — в перпендикулярных плоскостях
• Нормативный документ: ТУ 3449-009-97284872-2006

Совместимость и монтаж

Соединитель болтовой 4СБЕ-35-70/120 устанавливается на подготовленные концы кабельных жил. Для монтажа требуется гаечный ключ с подходящим наконечником. Болты затягиваются до автоматического срыва головки — это сигнал о достижении оптимального усилия. Угловое расположение болтов создаёт более равномерное давление на жилу, увеличивая площадь контакта. Соединитель совместим с термоусаживаемыми муфтами той же серии и диапазона сечений. Перед установкой необходимо зачистить жилу, удалить изоляцию и оксидную плёнку (при работе с алюминием).

Особенности конструкции

Конструкция 4СБЕ-35-70/120 разработана для минимизации электрических потерь и предотвращения концентрации напряжённости:

• Центральное симметричное отверстие равномерно распределяет электрическое поле внутри корпуса.
• Торцевые фаски сглаживают скачки напряжённости на краях соединителя.
• Рифлёная внутренняя поверхность усиливает механический захват жилы и снижает риск проскальзывания.
• Болты имеют несколько срывных «шеек» — это позволяет головкам срываться точно в уровне поверхности, не выступая над ней и не нарушая форму для последующего монтажа муфты.

Преимущества

• Мультиразмерность — один соединитель заменяет несколько моделей, охватывая диапазон 70–120 мм².
• Автоматический контроль момента затяжки через срывную головку исключает недотяг и перетяг.
• Медные болты обеспечивают лучшую электропроводность и меньший переходный контактный резистанс по сравнению со стальными аналогами.
• Алюминиевый корпус легче стали, не требует антикоррозийного покрытия в нормальных условиях эксплуатации.
• Чёткая маркировка сечения и логотипа производителя упрощает идентификацию на объекте.

Ограничения применения

• Не предназначена для работы в агрессивных средах (например, с высокой влажностью, солями, кислотами) без дополнительной защиты — отсутствие покрытия делает изделие чувствительным к коррозии в таких условиях.
• Не следует использовать для соединения жил сечением менее 70 мм² или более 120 мм² — это нарушит плотность контакта и безопасность.
• Запрещено применять в местах постоянного механического воздействия или вибраций без дополнительной фиксации — возможен ослабевание контакта.
• Не подходит для прямого подключения к оборудованию — только для соединения двух кабельных жил.

Примеры использования

• Соединение кабелей в кабельной камере подстанции 10(35)/0,4 кВ.
• Ремонт повреждённого участка кабеля в тоннеле метрополитена.
• Подключение ответвлений от основной трассы в системе питания промышленного оборудования.
• Комплектация ремонтных наборов для аварийных бригад — совместим с популярными термоусаживаемыми муфтами КВТ.

Практические советы

• Перед установкой обязательно проверьте соответствие сечения кабеля указанному диапазону 70–120 мм² — даже небольшое отклонение влияет на качество контакта.
• Используйте только гаечный ключ с правильным размером шестигранника — некорректный инструмент может повредить болт перед срывом.
• После срыва головки убедитесь, что она полностью отделилась и не остаётся частично прикреплённой — это может помешать монтажу термоусаживаемой муфты.
• При работе с алюминиевой жилой используйте смазку против окисления (например, токопроводящую пасту) — это продлит срок службы соединения.
• Сохраните маркировку на корпусе — она нужна для будущих проверок и диагностики.
