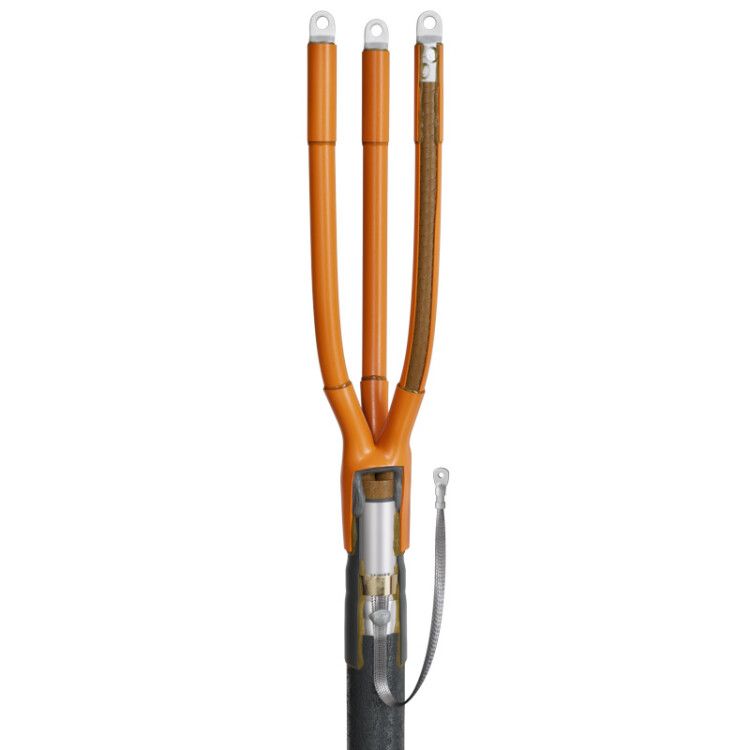

Муфта кабельная концевая 3КВТп-10-70/120(Б) 10 кВ КВТ 50116

Муфта кабельная концевая 3КВТп-10-70/120-Б с болтовыми наконечниками от компании КВТ предназначена для надежного оконцевания трехжильных кабелей с бумажной маслопропитанной изоляцией на напряжение 10 кВ. Эта муфта применяется внутри помещений, обеспечивает герметичность, электробезопасность и долговечность соединения за счет термоусадочных материалов и встроенных болтовых наконечников.

Назначение и область применения

Муфта кабельная концевая 3КВТп-10-70/120-Б используется для завершения силовых кабелей с бумажной маслопропитанной изоляцией. Подходит для кабелей типа ААБл, АСБл, ААГ, ААБв, АСБШв, ААШв и других аналогичных модификаций. Устанавливается исключительно внутри закрытых помещений - в распределительных пунктах, камерах, трансформаторных подстанциях, кабельных каналах. Не предназначен для открытой установки на улице или во влажных средах вне помещения.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Рабочее сечение кабеля: 70–120 мм2
• Количество жил: 3
• Тип монтажа: термоусадка
• Материал корпуса: негорючий термопластик
• Изоляционный материал: сшитый полиэтилен
• Цвет: черный
• Диапазон рабочих температур: от –50 C до +50 C
• Стандарт: ТУ 3599-006-97284872-2006
• Соответствие: ГОСТ 34839-2022
• Галоген-free состав: все полимеры не содержат хлора, фтора и других галогенов

Совместимость и монтаж

Муфта 3КВТп-10-70/120-Б совместима с кабелями, имеющими алюминиевую или свинцовую оболочку, с броней из стальных лент или без нее. Для монтажа требуется пропановая горелка ПГ (КВТ) и набор для срыва головок болтовых наконечников НМБ-6 (КВТ).

Комплект включает:

• Перчатку и трубки жильной изоляции (термоусадочные, кирпично-красного цвета)
• Концевые манжеты
• Поясную манжету с термоплавким клеем
• Болтовые наконечники (не требуют доп. заказа)
• Пружину постоянного давления для заземления

Заземление выполняется двумя способами: через пружину - на металлическую оболочку; через пайку - на броневые ленты. При работе с кабелями, где броня сделана из стальной или алюминиевой проволоки, обязательна установка дополнительного комплекта заземления КМПБ.

Безопасность и стандарты

Муфта 3КВТп-10-70/120-Б изготовлена в соответствии с ТУ 3599-006-97284872-2006 и соответствует требованиям ГОСТ 34839-2022. Полимерные материалы не содержат галогенов - при возгорании не выделяют токсичных паров. Термоусадочные элементы устойчивы к УФ-лучам, что гарантирует сохранение механических и электроизоляционных свойств даже при длительном воздействии света в освещённых помещениях. Температурный режим работы (-50…+50 C) обеспечивает работу в холодных регионах и в цехах с переменным теплом.

Преимущества

• Универсальная комплектация: можно использовать как болтовые, так и опрессовываемые наконечники
• Высокая степень герметизации благодаря термоплавкому клею и маслостойкому герметику
• Эффективное выравнивание электрического поля в месте перехода кабеля - снижает риск пробоя
• Пружина постоянного давления ускоряет монтаж заземления и предохраняет бумажную изоляцию от перегрева при пайке
• Материалы устойчивы к старению, влаге и маслу - увеличен срок службы
• Не содержит галогенов - безопаснее для людей и оборудования при аварийных ситуациях

Ограничения применения

• Не для наружной установки - не имеет защиты от прямого солнца, дождя и снега
• Не рекомендовано использование с кабелями, отличными от указанных типов (например, с XLPE или PVC изоляцией)
• Требуется точное соблюдение технологии термоусадки - недостаточно прогрева или перегрев приведут к деформации или потере герметичности
• Для кабелей с алюминиевой или стальной проволочной бронью необходим дополнительный комплект заземления КМПБ
• Не подходит для кабелей с сечением менее 70 мм2 или более 120 мм2

Примеры использования

Муфта 3КВТп-10-70/120-Б применяется в следующих случаях:

• Оконцевание кабеля ААБл перед подключением к шинному блоку в подземной кабельной камере
• Завершение питания трансформатора на подстанции 10 кВ
• Подключение кабеля АСБв к автоматическому выключателю в распределительном щите
• Замена старого оконцевания в кабельной линии с бумажной изоляцией

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля (70–120 мм2) - неверный выбор приведёт к плохому контакту или перегреву
• При нагреве равномерно перемещайте горелку - не задерживайтесь на одном участке больше 5 секунд
• Используйте только оригинальный инструмент КВТ: ПГ и НМБ-6 - другие устройства могут повредить наконечники
• При наличии брони из проволоки обязательно смонтируйте КМПБ - иначе заземление будет ненадёжным
• Проверяйте плотность прилегания всех элементов после остывания - между манжетами не должно быть воздушных пузырей
• Храните муфту в сухом месте при температуре от –10 до +30 C - высокая влажность может повлиять на адгезию клея
