Муфта кабельная концевая наружн. установки 10кВ КНТпН 3х(70-120мм) с болт. наконечн. Нева-Транс Комплект 22020121 Нева Транс

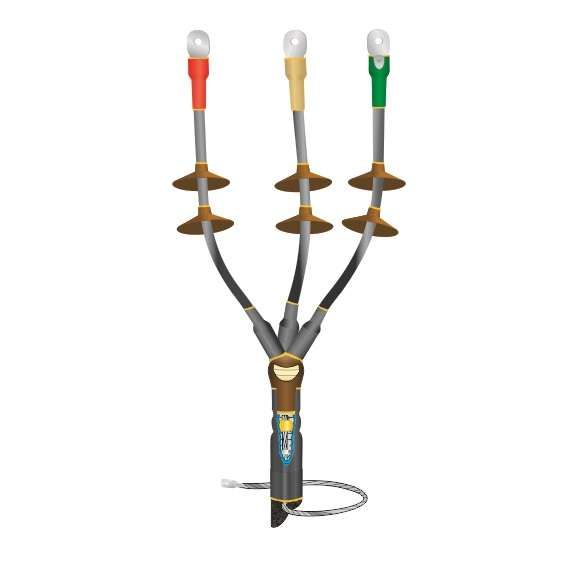

Муфта кабельная концевая наружной установки 10 кВ КНТпН 3х(70-120 мм) с болтовыми наконечниками от производителя Нева-Транс Комплект предназначена для надёжного оконцевания трёхжильных кабелей с бумажной пропитанной изоляцией на напряжение до 10 кВ. Применяется на открытых участках сетей, включая мачтовые опоры, обеспечивая герметичность, электробезопасность и долговечность соединения.

Назначение и область применения

Муфта КНТпН 3х(70-120 мм) используется для завершения кабельных линий наружной прокладки. Подходит для кабелей сечением 70, 95 и 120 мм2 с бумажной пропитанной изоляцией. Устанавливается на открытом воздухе - на столбах, опорах, в шкафах, на площадках с высокой влажностью. Может применяться в условиях сурового климата, включая зимние температуры до –50 C. Обеспечивает защиту от влаги, пыли и механических воздействий, заменяя собой традиционные свинцовые или эпоксидные концевые заделки.

Технические характеристики

• Напряжение: 10 кВ
• Количество жил: 3
• Номинальное сечение кабеля: 70–120 мм2
• Исполнение: термоусадочное (основные элементы из модифицированного полимера)
• Рабочая температура: от –50 C до +50 C
• Относительная влажность: до 98%
• Стандарты: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016
• Защита IP: не указана, но конструкция обеспечивает герметичность при наружной установке
• Крепление проводов: болтовые наконечники
• Заземление: через пружинный контакт и терку (для металлической оболочки); возможна пайка к бронелентам

Совместимость и монтаж

Муфта КНТпН 3х(70-120 мм) совместима только с кабелями с бумажной пропитанной изоляцией. Не применяется для кабелей с XLPE, PVC или другими современными видами изоляции. Для монтажа требуется предварительная разделка кабеля по технологии, указанной в инструкции производителя. Все элементы муфты (термоусадочные трубки, изоляторы, герметик) устанавливаются последовательно. После сборки необходимо равномерно прогревать корпус феном или газовой горелкой до полной усадки. Не допускается перегрев - это может повредить внутреннюю структуру. Болтовые наконечники требуют правильного момента затяжки - не более рекомендованного значения, чтобы не деформировать контакты.

Безопасность и стандарты

Муфта КНТпН 3х(70-120 мм) прошла независимые испытания и имеет сертификат соответствия Госстандарта России. Соответствует требованиям ГОСТ 13781.0-86 и техническим условиям ТУ Нева-Транс. Конструкция обеспечивает контроль электрического поля, снижает риск поверхностных пробоев благодаря увеличенным длинам пути утечки. Экологически безопасна - не содержит свинца, хлора и других запрещённых веществ. Устойчива к УФ-излучению, что предотвращает растрескивание на солнце.

Преимущества

• Высокая герметизация корешка кабеля за счёт регулятора напряжённости и герметика
• Увеличенная длина пути утечки благодаря жильным изоляторам - снижает риск пробоя в сыром климате
• Надёжное заземление без необходимости пайки к оболочке - исключает повреждение бумажной изоляции
• Устойчивость к атмосферным осадкам, пыли и перепадам температур
• Простота монтажа по сравнению с литыми или свинцовыми аналогами
• Не требует сложного оборудования - достаточно фена или горелки

Ограничения применения

• Подходит только для кабелей с бумажной пропитанной изоляцией - несовместима с кабелями типа АВВГ, ВВГнг, NYM и аналогами с полиэтиленовой изоляцией
• Не предназначен для внутрипомещений с ограниченным доступом - требует свободного пространства для нагрева
• Не следует использовать при температуре ниже –50 C - материал становится хрупким
• Требует точного соблюдения технологического процесса: недостаточный прогрев = плохая усадка; перегрев = повреждение материалов
• Не рассчитана на частые циклы нагрева/охлаждения - длительная работа в условиях сильных перепадов может снизить срок службы

Примеры использования

• Оконцевание кабелей на воздушных линиях 6–10 кВ (например, на деревянных или железобетонных опорах)
• Подключение кабеля к трансформатору на мачтовой подстанции
• Завершение кабельной линии в распределительном пункте на открытом воздухе
• Ремонт или модернизация старых линий с бумажной изоляцией, где невозможно заменить весь кабель

Практические советы

• Перед монтажом проверьте сечение кабеля - он должен точно попадать в диапазон 70–120 мм2. Кабели меньшего сечения (например, 50 мм2) не обеспечивают плотного прилегания.
• Используйте только термофены с регулировкой температуры - газовая горелка должна работать на минимальном пламени, чтобы не прожечь полимер.
• При работе в дождь или высокой влажности - закрывайте место монтажа временным щитом, пока не закончится усадка.
• Проверяйте целостность герметика после монтажа: он должен полностью заполнить зазор между кабелем и корпусом, без пузырей.
• При использовании болтовых наконечников - используйте подходящие по размеру гайки и шайбы, не переусердствуйте с моментом затяжки.
• Храните муфту в сухом месте при температуре от –10 C до +30 C - длительное хранение при минусовых температурах может изменить свойства полимера.
