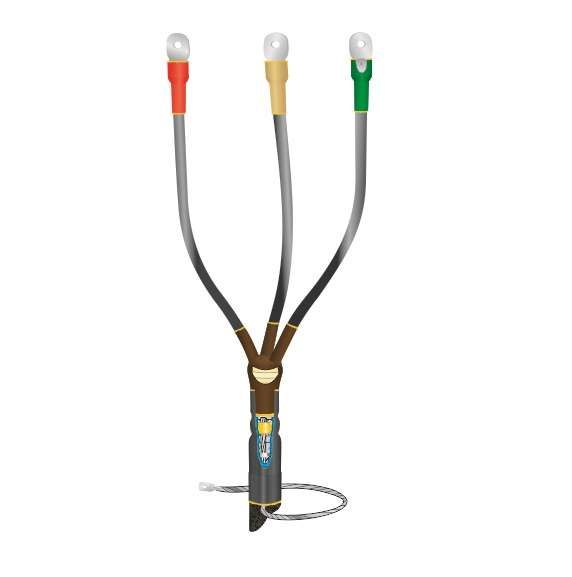

Муфта кабельная концевая внутр. установки 10кВ КВТп 3х(70-120мм) без наконечн. Нева-Транс Комплект 22020051 Нева Транс

Муфта кабельная концевая 10кВ КВТп 3х(70-120мм) без наконечников, 1КВТпН-3х(35-50) с болтовыми наконечниками - это термоусаживаемая муфта для оконцевания трёхжильных силовых кабелей с бумажной пропитанной изоляцией на напряжение до 10 кВ. Произведённая компанией Нева-Транс Комплект, она обеспечивает герметичность, электрическую изоляцию и механическую защиту конца кабеля в помещениях с любой степенью влажности.

Назначение и область применения

Муфта кабельная концевая 10кВ КВТп 3х(70-120мм) без наконечников, 1КВТпН-3х(35-50) с болтовыми наконечниками используется для завершения трёхжильных силовых кабелей сечением 70, 95 и 120 мм2. Применяется там, где требуется надёжное оконцевание кабеля перед подключением к оборудованию - например, у трансформаторов, распределительных устройств, щитов, станков или на выходах из кабельных каналов.

Подходит для внутренней установки во всех типах помещений - от сухих офисов до сырых подвалов и производственных цехов. Не предназначен для наружной эксплуатации или подземной прокладки.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Номинальное сечение кабеля: 70–120 мм2
• Количество жил: 3
• Тип исполнения: термоусадочный
• Материал корпуса: модифицированный полимер
• Защитный покров: с броневой оболочкой
• Диапазон рабочих температур: от –50 C до +50 C
• Способ монтажа: нагрев с помощью газовой горелки или фена

Совместимость и монтаж

Муфта кабельная концевая 10кВ КВТп 3х(70-120мм) без наконечников, 1КВТпН-3х(35-50) с болтовыми наконечниками рассчитана на кабели с бумажной пропитанной изоляцией. Для других типов изоляции (например, XLPE или EPR) требуется проверка совместимости.

Монтаж выполняется после подготовки разделки кабеля:

• Снимают внешнюю оболочку и броню, оставляют нужную длину жил.
• На разделку надевают термоусадочные элементы из комплекта.
• Заготовку равномерно прогревают газовой горелкой или феном до плотного обтягивания поверхности.
• Герметик-регулятор внутри муфты автоматически заполняет микрозазоры и выравнивает электрическое поле.
• Заземление к броне подключают через пружину и терку - пайка не требуется; для соединения с бронелентами допускается пайка припоем А.

Не используйте открытый пламя слишком долго - перегрев полимера снижает прочность изоляции.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Производится по ТУ Нева-Транс 3599-012-31930690-2016
• Имеет сертификат соответствия Госстандарта России
• Экологически безопасна - не содержит свинец и другие токсичные вещества

Преимущества

• Высокая герметичность благодаря встроенному герметику-регулятору - предотвращает попадание влаги и грязи
• Стабильная работа при широком диапазоне температур - от Arctic-условий до летнего тепла
• Отсутствие необходимости в пайке при подключении заземления - снижает риск повреждения бумажной изоляции
• Простой и быстрый монтаж - всего несколько шагов с использованием стандартного оборудования
• Устойчивость к механическим нагрузкам благодаря усиленному полимерному корпусу и бронированному покрову

Ограничения применения

• Не применяется для кабелей с пластмассовой изоляцией (XLPE, PVC, EPR) - только для бумажной пропитанной
• Не предназначена для наружной установки, подземной прокладки или контакта с открытыми источниками воды
• Не рекомендовано использование при температурах ниже –50 C или выше +50 C
• Требуется точное соблюдение технологии термоусадки - недостаточный или избыточный нагрев снижают срок службы
• Не совместима с кабелями меньшим сечением - минимальное сечение 70 мм2

Примеры использования

• Оконцевание кабеля КВВГнг(A)-LS 3×95 перед подключением к трансформатору в подстанции
• Завершение кабеля КБГ 3×120 на выходе из кабельного колодца в цеху металлургического предприятия
• Установка на конце кабеля в распределительном пункте ЖКХ с повышенной влажностью

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля - 70, 95 или 120 мм2. Использование с другим сечением недопустимо.
• При работе с термоусадкой используйте только профессиональный фен или газовую горелку с регулируемым пламенем - обычный строительный фен может не достичь нужной температуры.
• Не забудьте закрепить заземляющий провод через пружину и терку - это гарантирует долговечность соединения без пайки.
• Храните муфту в сухом месте при температуре от –10 C до +30 C - длительное воздействие холода или влаги может изменить свойства полимера.
• Артикул 22020051 - это именно модель без наконечников. Если нужны болтовые наконечники - выбирайте версию 1КВТпН-3х(35-50).
