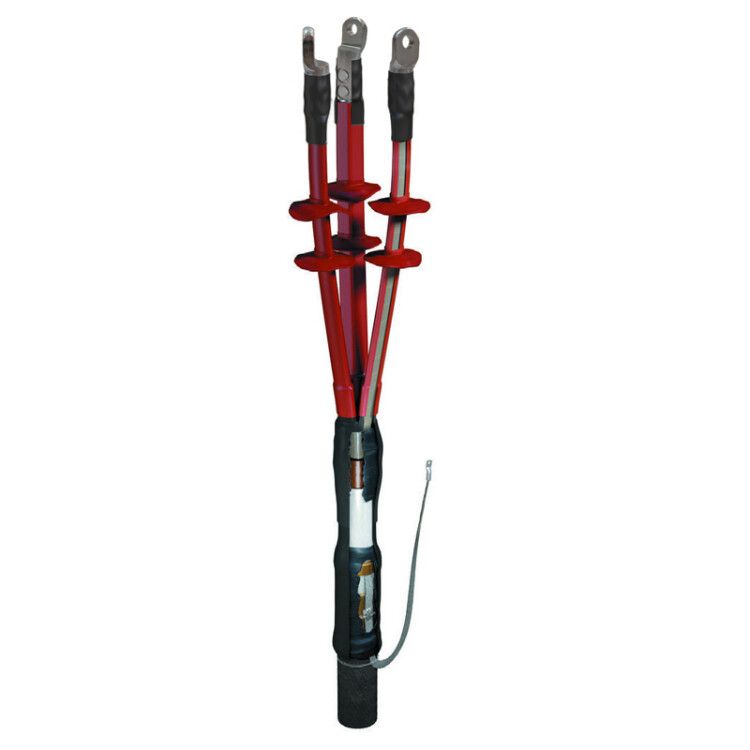

Муфта кабельная концевая наружн. уст. 10кВ 3 КНТп-10 (70-120) с наконечниками ГОФРОМАТИК zeta21416 ЗЭТА

Муфта кабельная концевая наружной установки 10 кВ 3 КНТп-10 (70-120) с наконечниками - это термоусаживаемый элемент для оконцевания трехжильных кабелей с бумажной пропитанной изоляцией, рассчитанный на работу на открытом воздухе. Бренд ЗЭТАРУС предлагает эту модель как надежное решение для мачтовых и других наружных точек подключения, где важны герметичность, долговечность и устойчивость к внешним факторам.

Назначение и область применения

Муфта 3 КНТп-10 (70-120) с наконечниками используется для завершения кабельных линий напряжением 10 кВ, особенно там, где требуется защита от атмосферных влияний. Подходит для установки на опорах, столбах, фасадах зданий и других открытых участках. Предназначена исключительно для кабелей с бумажной пропитанной изоляцией (БПИ), не применяется для полиэтиленовой или XLPE изоляции.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Сечение кабеля: 70–120 мм2
• Количество жил: 3
• Тип исполнения: термоусаживаемая
• Материал корпуса: полиолефин
• Защитный покров: есть (защита от УФ и атмосферных осадков)
• Диапазон рабочих температур: от –60 C до +50 C
• Гарантийный срок: 54 месяца
• Наконечники: да, алюминиевые, со срывающимися головками винтов

Совместимость и монтаж

Муфта совместима только с трёхжильными кабелями с бумажной пропитанной изоляцией. Для монтажа необходим нагревательный аппарат (газовая горелка или тепловая пушка) для равномерной усадки всех элементов. Перед установкой необходимо выполнить правильную разделку кабеля: удалить металлическую броню, изоляцию и экранирующие слои согласно инструкциям производителя. Наконечники уже установлены - их достаточно просто закрепить болтами на выводах кабеля. Герметизация достигается за счет термоплавкого клея внутри и маслостойкого герметика в области корня разделки. После усадки материал сохраняет эластичность и электрическую прочность выше 20 кВ/мм.

Безопасность и стандарты

Муфта соответствует требованиям к изоляционным системам для высоковольтных кабелей, используемых в условиях открытой установки. Материалы устойчивы к УФ-излучению, перепадам температур и влаге. Электрическая прочность гарантируется на уровне, превышающем нормы для работы в средних и суровых климатических зонах. Сертификаты соответствия указываются в документации производителя - рекомендуется проверять перед использованием в проектах с обязательным контролем качества.

Преимущества

• Высокая степень защиты благодаря комбинированному герметику и термоплавкому клею - предотвращает попадание влаги и повышает надежность в местах разделки.
• Жильные изоляторы-юбки увеличивают длину поверхностного пути тока, что снижает вероятность пробоя даже при загрязнении или запылённости.
• Полиолефиновый корпус устойчив к старению, циклическим нагрузкам и агрессивной среде.
• Встроенные наконечники экономят время монтажа - не требуют самостоятельной установки контактов.
• Широкий температурный диапазон позволяет использовать изделие в регионах с холодным климатом, включая Сибирь и Дальний Восток.

Ограничения применения

• Не для кабелей с пластмассовой (XLPE, PE) изоляцией - только для бумажной пропитанной (БПИ).
• Требуется соблюдение технологии термоусадки; некорректный прогрев может вызвать деформацию или недостаточную герметизацию.
• Не предназначен для подземной или водной установки - только наружная эксплуатация.
• Необходимо учитывать минимальный радиус изгиба кабеля при подводе к муфте - слишком резкий изгиб может повредить изоляцию.
• Паяный и комбинированный комплекты заземления в комплект не входят - они прилагаются отдельно, если заказана такая модификация.

Примеры использования

• Оконцовка кабеля на воздушной ЛЭП 10 кВ, когда кабель переходит от к опоре.
• Подключение питания к распределительному пункту на улице.
• Монтаж на мачтовых опорах в городских сетях, где нужна быстрая замена и минимум обслуживания.
• Линии электроснабжения в районах с повышенной влажностью, снежными зимами и летней жарой.

Практические советы

• Перед монтажом обязательно сверьте сечение кабеля - допуск 70–120 мм2, использование вне этого диапазона нарушает герметичность и безопасность.
• Проверьте целостность упаковки: поврежденные термоусаживаемые элементы нельзя восстановить - замените весь комплект.
• При работе в холодную погоду (ниже –20 C) согрейте муфту в помещении хотя бы 1–2 часа перед установкой - это повысит эффективность усадки.
• При использовании газовой горелки двигайтесь медленно, равномерно нагревая всю поверхность - не сфокусируйтесь на одном месте.
• После монтажа проверьте плотность прилегания юбок и отсутствие пузырей - малейшие дефекты могут стать причиной отказа через несколько месяцев.
• Для заземления используйте только те комплекты, которые указаны в техническом описании - другие материалы могут не обеспечивать нужную проводимость.
