Кабельная муфта 3ПКВТп-10-70/120 нг-LS (КВТ) - 77339

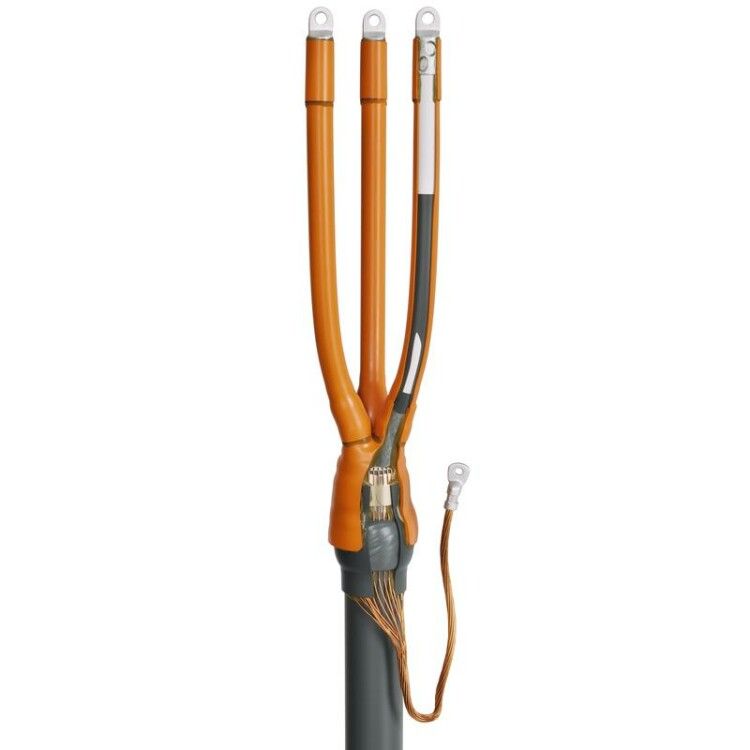

Муфта кабельная концевая 10кВ 3ПКВТп-10-70/120 нг-LS от КВТ предназначена для надежного оконцевания трехжильных силовых кабелей с изоляцией из сшитого полиэтилена, обеспечивая электрическую изоляцию, герметичность и заземление. Применяется внутри помещений на кабелях сечением 70–120 мм2, работает при температурах от –50 до +50 C. Артикул 77339 соответствует требованиям ГОСТ 34839-2022.

Назначение и область применения

Муфта кабельная концевая 10кВ 3ПКВТп-10-70/120 нг-LS используется для завершения кабельных линий напряжением 6–10 кВ. Подходит для монтажа на конце кабеля перед подключением к оборудованию - трансформаторам, щитам, распределительным устройствам. Область применения - исключительно внутренние помещения. Не применяется на открытом воздухе, в условиях повышенной влажности или прямого контакта с грунтом.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Количество жил: 3
• Номинальное сечение кабеля: 70–120 мм2
• Внешний диаметр кабеля: 51,8 мм (допускается минимальное отклонение +-1 мм)
• Тип исполнения: термоусаживаемая
• Материал корпуса: полиолефин
• Материал изоляции: сшитый полиэтилен
• Рабочий температурный диапазон: от –50 C до +50 C
• Цвет: черный
• Комплектация: без болтовых наконечников
• Стандарт: ГОСТ 34839-2022, ТУ 3599-005-97284872-2015

Совместимость и монтаж

Муфта 3ПКВТп-10-70/120 нг-LS совместима с кабелями следующих типов: АПвП, АПвВ, АПвБП, АПвБВ, АПвПу, АПвПг, АПвПуг, АПвП2г, АПвПу2г, а также их негорючие версии с маркировкой нг(А,В)-LS. Установка выполняется методом термоусадки - нагревом с помощью пропановой горелки ПГ (КВТ). Для работы требуется предварительная подготовка кабеля: удаление внешней оболочки, полупроводящего экрана и изоляции с точностью по длине. После сборки все элементы усаживаются равномерно, образуя плотное соединение.

Заземление формируется из медного проволочного экрана кабеля. Он оконцовывается наконечником под опрессовку. В комплекте есть пружина постоянного давления для фиксации заземляющего провода к броне. Если кабель имеет стальную или алюминиевую броню, обязательна установка дополнительного «Комплекта заземления КМПБ».

Безопасность и стандарты

• Соответствует ГОСТ 34839-2022 - нормам безопасности для кабельных соединений на напряжение до 10 кВ
• Материалы устойчивы к трекингу - не образуют электрические дорожки на поверхности даже при высокой влажности
• Термоплавкий клей внутри перчатки гарантирует полную герметичность, предотвращает попадание влаги
• Элементы выравнивания электрического поля снижают риск пробоя на срезах полупроводящего экрана

Преимущества

• Высокая механическая прочность и долговечность благодаря использованию качественных композитных материалов
• Автоматическая герметизация за счет термоплавкого клея - не требует дополнительной заделки
• Универсальный дизайн: можно применять как с опрессованными, так и с болтовыми наконечниками (приобретаются отдельно)
• Стабильная работа при экстремально низких температурах - до –50 C
• Черный цвет корпуса маскирует загрязнения и не выгорает под искусственным освещением

Ограничения применения

• Не допускается использование вне помещений - материал не предназначен для UV-защиты на открытом воздухе
• Не подходит для кабелей с другим сечением (менее 70 или более 120 мм2)
• Не совместим с кабелями без медного экрана или с изоляцией из ПВХ
• Требуется строгое соблюдение технологии монтажа: недостаточный прогрев или перегрев приведут к деформации или потере герметичности
• Для кабелей со стальной/алюминиевой бронью необходим дополнительный комплект КМПБ

Примеры использования

• Оконцевание кабеля АПвБП-10 3×95 перед подключением к трансформатору в подстанции
• Завершение линии питания для распределительного щита в цеху
• Подключение кабеля АПвПу2г-10 3×120 к вводному устройству в административном здании
• Монтаж на кабеле с медным экраном в системах автоматизации производства

Практические советы

• Перед монтажом проверьте внешний диаметр кабеля - он должен быть около 51,8 мм. Отклонение свыше +-1 мм может нарушить герметичность.
• Используйте только рекомендованный инструмент: горелку ПГ (КВТ) и набор НМБ-6 для срыва наконечников. Другие устройства могут повредить термоусадочные элементы.
• При работе с кабелем с броней обязательно установите «Комплект заземления КМПБ». Без него заземление будет ненадежным.
• Не экономьте на времени подготовки: точно снимайте полупроводящий экран, чтобы не повредить основную изоляцию.
• После монтажа проверьте целостность усадки: нет ли пузырей, трещин или неплотных участков. При необходимости - повторно прогрейте проблемные места.
• Храните муфту в сухом месте, избегая прямого солнечного света - хотя она не предназначена для улицы, длительное воздействие УФ может ослабить материалы.
