Кабельная муфта 3КВТп-10-70/120 нг-LS | 75554 КВТ

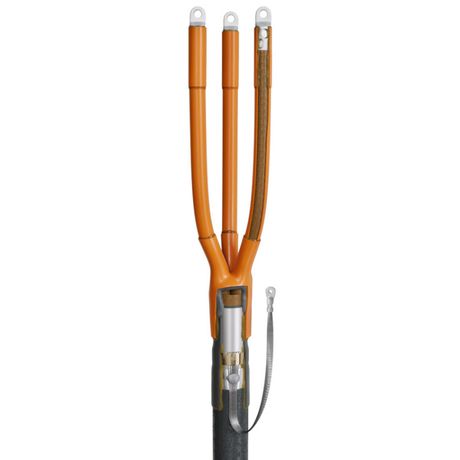

Муфта кабельная концевая 3КВТп-10-70/120 нг-LS от компании КВТ предназначена для надежного оконцевания трехжильных кабелей с бумажной маслопропитанной изоляцией на напряжение 10 кВ. Изделие выполнено из термоусаживаемого полиолефина с негорючими и малодымными свойствами (нг-LS), что делает его подходящим как для внутрипомещенческой, так и для наружной установки. Артикул 75554 соответствует сертифицированному исполнению по ТУ 3599-006-97284872-2006.

Назначение и область применения

Муфта кабельная концевая 3КВТп-10-70/120 нг-LS используется для завершения силовых кабелей с бумажной изоляцией, защищенных стальной или свинцовой оболочкой. Подходит для работы в условиях повышенной влажности, перепадов температур и открытых площадках. Обеспечивает электроизоляцию, механическую защиту и герметизацию конца кабеля перед подключением к оборудованию или распределительному устройству.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Количество жил: 3
• Номинальное сечение жил: 70–120 мм2
• Тип изделия: концевая муфта
• Исполнение: термоусаживаемая, нг-LS (негорючая, малодымная)
• Материал корпуса: полиолефин
• Материал изоляции кабеля: пропитанная бумага
• Диаметр кабеля: 51,8 мм (по внешнему контуру)
• Рабочий температурный диапазон: от –50 C до +50 C
• Цвет: черный
• Комплектация: без болтовых наконечников
• Стандарт: ТУ 3599-006-97284872-2006, соответствие ГОСТ 34839-2022

Совместимость и монтаж

Муфта 3КВТп-10-70/120 нг-LS совместима с кабелями типов: ААБл, АСБл, АСБГ, ААГ, АСГ, ААБв, АСБШв, ААШв, АШв, ААБ2лШв, АСБ2лШв. Установка выполняется путём равномерного нагрева термоусаживающихся элементов пропановой горелкой ПГ (КВТ). Все элементы - перчатка, жильные трубки и концевые манжеты - имеют трекингостойкую основу красного цвета. Для герметизации применяется маслостойкий герметик и термоплавкий клей, нанесённый на внутреннюю поверхность деталей. После усадки достигается полная герметизация и восстанавливается электрическая однородность изоляции.

Заземление

Узел заземления собирается комбинированно: пружина постоянного давления фиксирует заземляющий провод к металлической оболочке кабеля. На броне из стали или алюминия требуется пайка. Для кабелей с бронью из проволок обязательно использование допкомплекта «КМПБ». Применение пружины снижает риск перегрева бумажной изоляции при пайке тугоплавким припоем типа “А”.

Безопасность и стандарты

• Выполнена согласно ТУ 3599-006-97284872-2006
• Соответствует требованиям ГОСТ 34839-2022
• Материалы нг-LS: не поддерживают горение, минимальное выделение дыма и газов при возгорании
• Не содержит хлора, галогенов и других токсичных веществ

Преимущества

• Высокая степень защиты IP67 благодаря герметичной сборке
• Устойчивость к воздействию масел, влаги и перепадов температур
• Экономия времени монтажа: одна операция - прогрев всей системы
• Автоматическое выравнивание электрического поля за счет герметика
• Поддержка двух вариантов подключения: опрессовка и болт (наконечники выбираются отдельно)
• Универсальная комплектация для большинства распространённых кабелей с бумажной изоляцией

Ограничения применения

• Не кабели с пластмассовой изоляцией (XLPE, PVC)
• Не рекомендовано применение при температурах ниже –50 C во время монтажа - материал становится хрупким
• Требуется точное соблюдение технологии термоусадки; недостаточный или избыточный нагрев снижают надёжность
• Отсутствие встроенных болтовых наконечников требует самостоятельного приобретения и правильного выбора по сечению
• На кабелях с броней из проволок обязательна закупка дополнительного комплекта КМПБ

Примеры использования

• Оконцовка кабеля ААБл на входе в распределительный щит
• Завершение кабеля АСБГ на столбовой опоре ЛЭП
• Подключение кабеля ААШв к трансформатору в цеху
• Монтаж на подстанциях, насосных станциях, тепловых пунктах

Практические советы

• Перед монтажом проверьте внешний диаметр кабеля - он должен точно соответствовать 51,8 мм. Отклонение более +-2 мм затруднит плотную усадку.
• Используйте только горелку ПГ (КВТ): другие устройства дают неравномерный нагрев и риск прожига материалов.
• Выбирайте наконечники по сечению жил (70–120 мм2); для болтовых - нужен набор НМБ-6 (КВТ) для срыва головок.
• При работе в холодном климате согрейте муфту в помещении до +15…+20 C минимум за 2 часа до начала работ.
• Не снимайте защитную плёнку с термоэлементов заранее - она предохраняет клей от запыления.
• Проверяйте целостность герметика после монтажа: он должен полностью покрывать место перехода от оболочки к изоляции.
