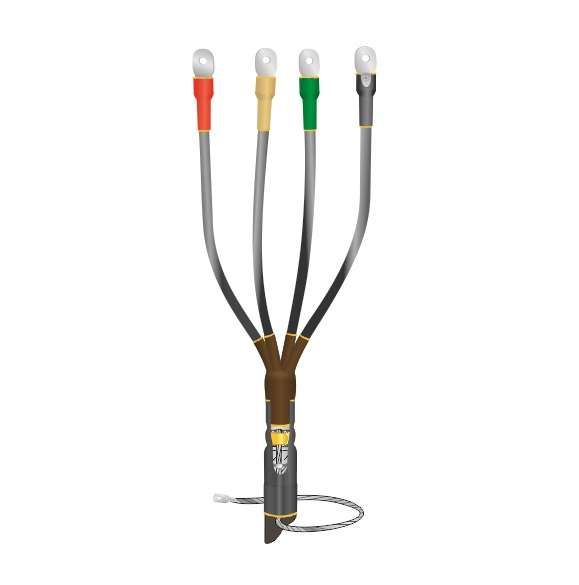

Муфта кабельная концевая внутр. установки 1кВ КВТп 4х(70-120мм) без наконечн. Нева-Транс Комплект 22020011 Нева Транс

Муфта кабельная концевая для внутренней установки 1кВ-10кВ КВТп 4х(70-120мм) без наконечников - это термоусадочная муфта от Нева-Транс, предназначенная для герметичного оконцевания трёхжильных кабелей с бумажной изоляцией и бронёй. Артикул 22020011 обеспечивает надёжную изоляцию и заземление в помещениях с любым уровнем влажности.

Назначение и область применения

Муфта кабельная концевая для внутренней установки 1кВ-10кВ КВТп 4х(70-120мм) без наконечников используется для завершения трёхжильных силовых кабелей с бумажной изоляцией, сечением 70–120 мм2, с бронёй или без неё. Применяется исключительно во внутренних установках - в распределительных устройствах, трансформаторных подстанциях, кабельных камерах и других закрытых помещениях. Подходит для кабелей с напряжением до 10 кВ. Не предназначена для наружной установки или подземной прокладки.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Поперечное сечение кабеля: 70–120 мм2
• Количество жил: 3
• Тип монтажа: термоусадка (нагрев горелкой или феном)
• Материал: модифицированный полимер
• Экран: наличие - да (экранирующий слой для равномерного распределения поля)
• Защитный покров: с бронёй (совместим с кабелями, имеющими металлическую броню)
• Диапазон рабочих температур: от –50 C до +50 C
• Исполнение: термоусадочный

Совместимость и монтаж

Муфта кабельная концевая для внутренней установки 1кВ-10кВ КВТп 4х(70-120мм) без наконечников совместима с кабелями типа АСБ, АСБл, АСБ2л, АСБГ, а также аналогичными с бумажной пропитанной изоляцией. Для монтажа требуется:

• Правильно выполненная разделка кабеля - длина изоляционного конца должна соответствовать размерам элементов муфты;
• Термоусадочные трубки и колпачки из комплекта нагреваются равномерно газовой горелкой или промышленным феном (температура не ниже 200 C);
• Заземление выполняется двумя способами: через пружину с теркой - для медной брони; через пайку - для стальной брони;
• Не требуются наконечники - соединение осуществляется напрямую с жилами кабеля.

Перед монтажом убедитесь, что поверхность кабеля сухая и свободна от грязи. Температура окружающей среды при работе - выше 0 C.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Соответствует ТУ Нева-Транс 3599-012-31930690-2016
• Прошла независимые испытания и имеет сертификат соответствия Госстандарта России
• Экологически безопасна - не содержит свинец, хлорированные полимеры и другие запрещённые вещества

Преимущества

• Высокая механическая прочность после усадки - защищает от вибраций и внешнего воздействия
• Автоматическая герметизация - предотвращает попадание влаги и пыли
• Стабильная работа при широком диапазоне температур - от –50 C до +50 C
• Одновременно решает задачи изоляции, экранирования и заземления
• Легко монтируется без специальных инструментов кроме теплового источника

Ограничения применения

• Не применяется для кабелей с пластмассовой изоляцией (XLPE, PVC) - только для бумажной
• Не допускается использование вне помещений - не рассчитана на UV-излучение, осадки и перепады температур на открытом воздухе
• Не совместима с кабелями сечением менее 70 мм2 или более 120 мм2
• Требуется точное соблюдение технологии термоусадки - недостаточный прогрев снижает герметичность
• Не поддерживает многожильные кабели с числом жил больше 3

Примеры использования

• Оконцевание кабеля АСБ-3×95 в распределительном щите цеха
• Подключение кабеля АСБ2л-3×120 к трансформатору в подстанции
• Завершение кабельной линии в кабельной камере жилого дома
• Ремонт участка повреждённого кабеля с бумажной изоляцией в подвале

Практические советы

• Выбирайте муфту по фактическому сечению жил - не ориентируйтесь на маркировку “4х”, она указывает на количество элементов в комплекте, а не на число жил
• Проверьте целостность брони перед монтажом - повреждённая броня требует дополнительной подготовки
• Используйте только рекомендованную горелку с регулируемым пламенем - слишком высокая температура может прожечь полимер
• После усадки проверьте плотность прилегания - между стенками муфты и кабелем не должно быть воздушных пузырей
• Храните муфту в сухом месте при температуре от –10 C до +30 C - длительное воздействие холода снижает эластичность полимера
