Муфта кабельная концевая 10кВ 3КВТп-10-70/120 КВТ 50351

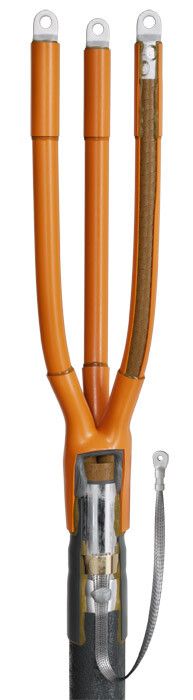

Муфта кабельная концевая 3КВТп-10-70/120 без болтовых наконечников — это термоусаживаемая концевая муфта от производителя КВТ, предназначенная для надежного оконцевания трехжильных кабелей с бумажной маслопропитанной изоляцией на напряжение 10 кВ. Подходит для внутренней установки, не требует сварки и обеспечивает герметичность за счет термоплавкого клея и маслостойкого герметика.

Назначение и область применения

Муфта кабельная концевая 3КВТп-10-70/120 без болтовых наконечников используется для завершения силовых кабелей с бумажной изоляцией, когда требуется изолировать и герметизировать конец кабеля перед подключением к оборудованию. Применяется внутри помещений — в распределительных устройствах, камерах, туннелях, подстанциях. Подходит для кабелей типа ААБл, АСБл, ААГ, ААШв и аналогичных с алюминиевой или свинцовой оболочкой, с броней или без нее. Напряжение работы — до 10 кВ.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Количество жил: 3
• Сечение кабеля: 70–120 мм²
• Тип исполнения: термоусаживаемая
• Способ монтажа: нагрев пропановой горелкой
• Рабочая температура: от –50 °C до +50 °C
• Материал корпуса: негорючий термопластик
• Изоляция кабеля: пропитанная бумага
• Цвет: черный
• Стандарт: ТУ 3599-006-97284872-2006
• Состав материалов: безгалогенные полимеры (HF = Halogen Free)

Совместимость и монтаж

Муфта 3КВТп-10-70/120 без болтовых наконечников совместима с кабелями, имеющими алюминиевую или свинцовую оболочку, с броней из стальных лент или без нее. Для монтажа используются следующие элементы:

• Перчатка, трубки жильной изоляции и концевые манжеты — изготовлены из трекингостойкого материала кирпично-красного цвета
• Термоплавкий клей на внутренних поверхностях обеспечивает герметичность после усадки
• Маслостойкий герметик заполняет зону разделки кабеля, выравнивая электрическое поле

Монтаж выполняется с помощью пропановой горелки ПГ (КВТ). Установка заземления происходит двумя способами: через пружину постоянного давления (на металлическую оболочку) и пайку (на броневые ленты). Для кабелей со стальной или алюминиевой бронью из проволок требуется дополнительный «Комплект заземления КМПБ». Муфта рассчитана на использование как болтовых, так и опрессовываемых наконечников — они не входят в комплект, что позволяет выбрать подходящий тип в зависимости от оборудования.

Безопасность и стандарты

• Соответствует требованиям ГОСТ 34839-2022
• Произведена по ТУ 3599-006-97284872-2006
• Материалы не содержат галогенов — при возгорании не выделяют токсичных газов
• Термопластик негорючий — снижает риск распространения пламени
• УФ-стойкая оболочка — предотвращает старение даже при краткосрочном воздействии света

Преимущества

• Высокая степень герметизации благодаря термоплавкому клею и герметику — исключает попадание влаги
• Универсальность: поддерживает два типа наконечников — болтовые и опрессовываемые
• Простота монтажа: не требует сложного оборудования, достаточно горелки и базового инструмента
• Надежное заземление: пружина постоянного давления исключает перегрев бумажной изоляции при пайке
• Долговечность: материалы устойчивы к температурным колебаниям, вибрациям и химическим воздействиям

Ограничения применения

• Не предназначена для наружной установки без защиты от прямого солнечного света — хотя материал УФ-стойкий, длительное воздействие может снизить срок службы
• Требует точного соблюдения технологии термоусадки: недостаточный прогрев — плохая адгезия; перегрев — деформация
• Не применяется для кабелей с полиэтиленовой или XLPE изоляцией — только для бумажной маслопропитанной
• Не содержит болтовых наконечников — их нужно приобрести отдельно
• Заземление на кабелях с проволочной броней требует дополнительного комплекта КМПБ

Примеры использования

• Оконцевание кабеля ААБл 3×120 мм² перед подключением к трансформатору в подземной кабельной камере
• Завершение кабеля АСБГ 3×70 мм² на входе в распределительный щит 10 кВ
• Подключение кабеля ААШв к шинному блоку в цеховой подстанции
• Работы в теплицах, холодильных комплексах, где важна герметизация и безопасность при низких температурах

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля (70–120 мм²) — не допускается использование на меньших или больших кабелях
• При работе с бронированной оболочкой всегда используйте «Комплект заземления КМПБ» — он необходим для надежного контакта
• Используйте только рекомендованную горелку ПГ (КВТ): другие модели могут дать неравномерный нагрев
• Не снимайте защитную пленку с термоусаживаемых элементов до начала монтажа — она предохраняет клей от загрязнения
• После монтажа осмотрите все участки: усадка должна быть равномерной, без пузырей и складок
• Храните муфту в сухом месте при температуре от –10 до +30 °C — высокая влажность может повредить бумажную изоляцию кабеля до монтажа
