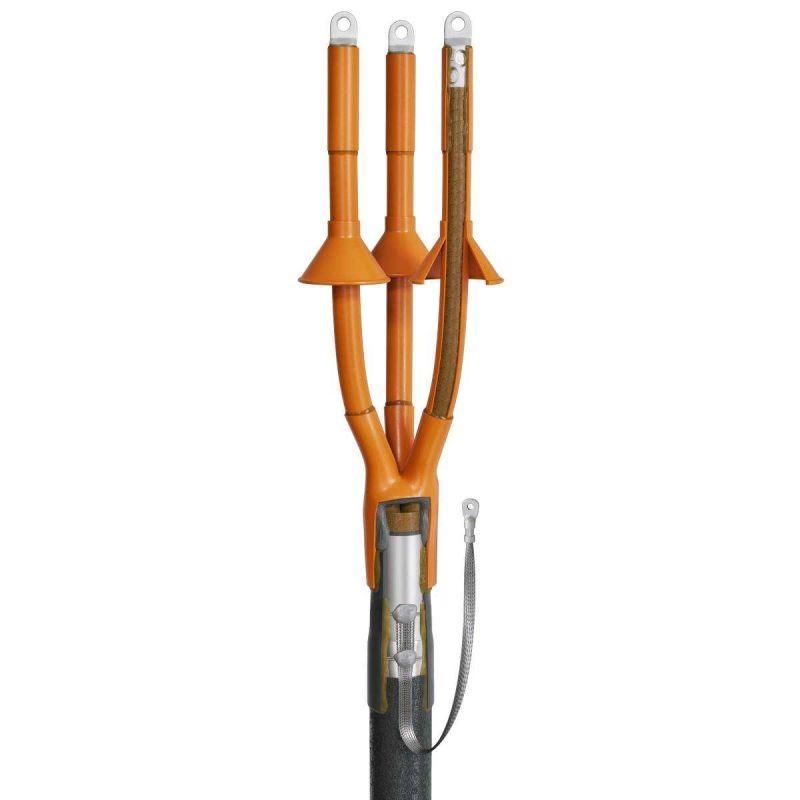

Муфта кабельная концевая 10кВ 3КНТп-10-70/120 (пайка) КВТ 88760

Муфта кабельная концевая 3КНТп-10-70/120 (пайка) от КВТ предназначена для надежного оконцевания трехжильных кабелей с бумажной маслопропитанной изоляцией на напряжение 10 кВ. Подходит для наружной установки, обеспечивает герметичность, механическую прочность и безопасную работу в суровых климатических условиях.

Назначение и область применения

Муфта кабельная концевая 3КНТп-10-70/120 (пайка) используется для завершения силовых кабелей с бумажной изоляцией, когда требуется вывод токоведущих жил за пределы кабельной трассы - например, для подключения к оборудованию, распределительному устройству или воздушной линии. Устройство рассчитано на наружную установку и применяется там, где важна защита от влаги, пыли, температурных колебаний и UV-излучения. Подходит для кабелей типа ААБл, СБл, ААШв, СБШв и аналогичных.

Технические характеристики

• Напряжение: 10 кВ
• Количество жил: 3
• Номинальное сечение кабеля: 70–120 мм2
• Тип исполнения: термоусаживаемая
• Материал корпуса: полимер, безгалогеновый (HF-Free)
• Материал изоляции кабеля: пропитанная бумага
• Рабочий температурный диапазон: от –50 C до +50 C
• Степень защиты: IP67 (при правильном монтаже)
• Соответствие стандартам: ГОСТ 34839-2022, ТУ 3599-006-97284872-2006

Совместимость и монтаж

Муфта 3КНТп-10-70/120 (пайка) совместима с кабелями с броней из стальных лент или без неё, с алюминиевой или свинцовой оболочкой. Для монтажа необходима пропановая горелка ПГ (КВТ). Процесс включает нагрев всех термоусаживающихся элементов равномерным пламенем до плотного прилегания к кабелю. Особенностью является использование пайки для заземления - в комплект входят припои ПОС-30 и А, а также паяльный жир. Концевые наконечники можно фиксировать как опрессовкой, так и болтами - муфта универсальна. Для работы с болтовыми наконечниками рекомендован набор НМБ-6 (КВТ) для срыва головок.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 34839-2022 и изготовлена по собственному техническому условию КВТ. Полимерные материалы не содержат галогенов - при возгорании не выделяют токсичные газы. Трекингостойкая изоляция снижает риск поверхностных пробоев. Температурный диапазон –50…+50 C гарантирует работоспособность в холодных регионах и летнюю жару. Защита IP67 достигается благодаря герметизации с помощью маслостойкого герметика и термоплавкого клея внутри всех элементов.

Преимущества

• Высокая степень герметичности за счет комбинированной системы: герметик + термоплавкий клей
• UV-стабилизированный материал - не стареет под прямыми солнечными лучами
• Универсальная совместимость с различными типами кабельных наконечников
• Заземление выполняется пайкой - надежнее, чем механическое соединение
• Элементы изготовлены из экологически безопасного, безгалогенного полимера
• Комплексная система защиты электрического поля - минимизация риска пробоя

Ограничения применения

• Не для кабелей с полиэтиленовой или XLPE-изоляцией - только для бумажной маслопропитанной
• Требуется точное соответствие сечению кабеля: 70–120 мм2; меньшие или большие значения недопустимы
• Не предназначен для внутренней установки в закрытых помещениях без вентиляции - хотя и работает в таких условиях, но проектировался именно для наружного монтажа
• Пайка требует квалифицированного мастера - некорректный прогрев или плохая подготовка поверхности могут привести к слабому контакту заземления
• Не допускается применение других горелок вместо ПГ (КВТ): слишком высокая или неравномерная температура повредит полимеры

Примеры использования

• Подключение кабеля ААБл от кабельной линии к трансформаторному пункту
• Оконцовка кабеля СБл перед выходом на столб ЛЭП 10 кВ
• Завершение кабеля ААШв в распределительной камере на открытой площадке
• Работа в районах с зимними температурами ниже –40 C - например, в Якутии или Чукотке

Практические советы

• Перед монтажом обязательно проверьте внешний диаметр кабеля - он должен попадать в заявленный интервал 70–120 мм2
• При работе с бронированным кабелем удалите металлическую броню точно до уровня начала муфты - лишняя часть может повредить термоусаживаемый элемент
• При пайке заземления используйте только припои из комплекта (ПОС-30 и А); другие сплавы могут иметь другую температуру плавления и вызвать деформацию
• Нагревайте все элементы медленно, начиная с центра, чтобы избежать образования пузырей воздуха
• Храните муфту в сухом месте при температуре выше 0 C - замороженные полимеры хрупки и могут растреснуть при изгибе
• Проверяйте целостность термоусаживаемых деталей до монтажа - наличие трещин или вздутостей исключает дальнейшее использование
