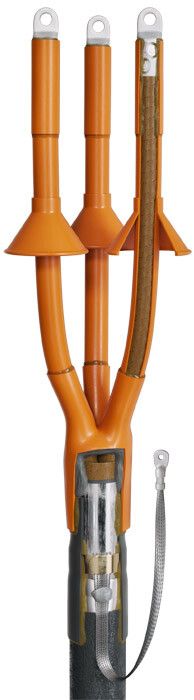

Муфта кабельная концевая 10кВ 3КНТп-10-70/120 КВТ 50354

Муфта кабельная концевая 3КНТп-10-70/120 от КВТ предназначена для надежного оконцевания трехжильных кабелей с бумажной маслопропитанной изоляцией на напряжение 10 кВ, применяется вне помещений и совместима с кабелями типов ААБл, СБл, ААШв и аналогичными. Артикул 50354 соответствует сериям 3КНТп-10.

Назначение и область применения

Муфта кабельная концевая 3КНТп-10-70/120 используется для завершения силовых кабелей с бумажной изоляцией, защищая место отреза от влаги, механических нагрузок и электрических пробоев. Подходит для установки на кабели с алюминиевой или свинцовой оболочкой, с броней из стальных лент или без нее. Применяется исключительно на открытых участках - в воздухе, на столбах, в колодцах, на эстакадах. Не предназначен для внутрипомещенного монтажа в закрытых распределительных устройствах.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Количество жил: 3
• Сечение кабеля: 70–120 мм2
• Тип исполнения: термоусаживаемая
• Способ монтажа: нагрев с помощью газовой горелки
• Рабочий температурный диапазон: от –50 C до +50 C
• Материал корпуса: негорючий термопластик
• Изоляция кабеля: пропитанная бумага
• Цвет: черный
• Стандарт: ТУ 3599-006-97284872-2006, соответствие ГОСТ 34839-2022
• Галоген-free состав: все полимеры не содержат хлора и фтора

Совместимость и монтаж

Муфта 3КНТп-10-70/120 совместима с кабелями следующих типов: ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв. Для монтажа требуется пропановая горелка ПГ (КВТ). Установка выполняется путем равномерного прогрева всех термоусаживаемых элементов - перчатки, трубок жильной изоляции, концевых манжет и изоляторов. После сборки материал плотно облегает кабель, образуя единый герметичный узел.

Заземление

Узел заземления собирается комбинированно: пружина постоянного давления крепится к металлической оболочке кабеля, что исключает необходимость пайки прямо на изоляцию. На броневые ленты заземление фиксируют пайкой. Если кабель имеет броню из стали или алюминиевых проволок, обязательна допкомплектация «Комплект заземления КМПБ». Без него гарантия герметизации и безопасности не соблюдается.

Наконечники

В базовой комплектации болтовые наконечники отсутствуют. Можно использовать как опрессовываемые, так и болтовые наконечники - выбор зависит от проекта. Для демонтажа старых наконечников рекомендован набор НМБ-6 (КВТ).

Безопасность и стандарты

Муфта 3КНТп-10-70/120 изготовлена по нормам ТУ 3599-006-97284872-2006 и соответствует ГОСТ 34839-2022. Полимеры не содержат галогенов - при возгорании не выделяются токсичные пары. Элементы имеют повышенную трекингостойкость, предотвращают формирование поверхностных токов утечки. Защита IP67 достигнута благодаря герметичному заполнению термоплавким клеем во всех соединениях.

Преимущества

• Высокая степень защиты от внешней среды - устойчивость к УФ-лучам, влаге, перепадам температур
• Гарантированные сухие зоны изоляции снижают риск пробоя даже при высокой влажности
• Термоплавкий клей обеспечивает полную герметичность без дополнительных слоев
• Экономия времени на монтаже за счет готовой системы изоляторов и пружины заземления
• Поддержка двух типов наконечников - гибкость при адаптации к существующим решениям
• Не требует спецоборудования кроме стандартной горелки

Ограничения применения

• Не для кабелей с полиэтиленовой или XLPE изоляцией - только для бумажной маслопропитанной
• Не допускается использование в помещениях с ограниченным доступом воздуха - нужен свободный поток тепла при термоусадке
• Требуется точное соблюдение температурного режима: недогрев - плохая адгезия; перегрев - деформация материалов
• Не работает с кабелями меньшим сечением, чем 70 мм2 или большим, чем 120 мм2
• Пайка заземления на броне требует наличия дополнительного комплекта КМПБ - без него монтаж невозможен

Примеры использования

Муфта 3КНТп-10-70/120 применяется:

• На воздушных линиях 10 кВ для перехода от кабеля к шинопроводу или трансформатору
• На подстанциях для оконцовки кабелей, выходящих из земляных каналов
• На промышленных объектах - связи между цеховым оборудованием и распределительными щитами
• В энергообъектах с высокими требованиями к экологической безопасности - где нельзя использовать галогенные материалы

Практические советы

• Перед монтажом обязательно проверьте диаметр кабеля - он должен попадать в интервал 70–120 мм2. Перегрузка вызывает проскальзывание, недоузаживание - трещины.
• При работе в холодную погоду (ниже –20 C) согрейте муфту перед установкой - это ускоряет процесс усадки и улучшает качество герметизации.
• Не используйте другие горелки вместо ПГ (КВТ): некорректный пламя может повредить чувствительные элементы.
• Проверяйте целостность термоусаживаемых деталей до начала работы - трещины, порезы, вздутости - основание для отказа.
• После монтажа проведите визуальный контроль: все элементы должны быть полностью усажены, без пузырей и складок. Особенно внимательно проверяйте места перехода кабеля в наконечник.
• Храните муфту в сухом месте, избегая прямого солнечного света - хотя она UV-устойчива, длительное воздействие может изменить свойства клея.
