Муфта кабельная концевая наружн. установки 10кВ 3КНтп10-70/120 с наконечн. 9014501 Подольск kntpx10x070x120 ПЗЭМИ

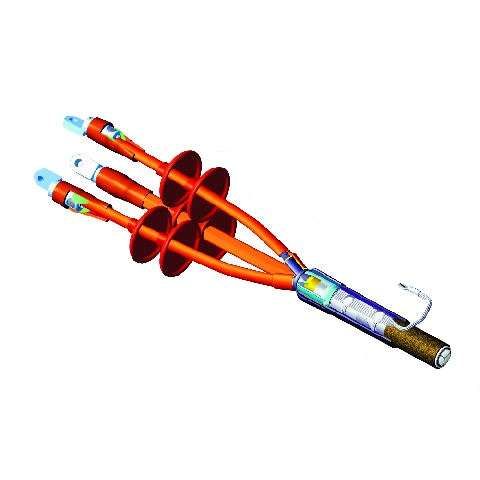

Муфта кабельная концевая наружной установки 10 кВ 3КНтп10-70/120 с наконечниками от Подольского ЗЭМИ предназначена для герметичного оконцовывания трёхжильных силовых кабелей с изоляцией из сшитого полиэтилена, работающих под напряжением до 10 кВ. Устройство обеспечивает надёжную изоляцию и механическую фиксацию кабеля на открытом воздухе, особенно там, где требуется быстрый и безопасный монтаж без сложного оборудования.

Назначение и область применения

Муфта 3КНтп10-70/120 используется для завершения кабельных линий на опорах, трансформаторных будках, распределительных пунктах и других объектах наружной установки. Она применяется там, где кабель заканчивается перед подключением к оборудованию - например, к выключателю, трансформатору или щиту. Конструкция рассчитана на работу в условиях перепадов температур, влаги и ультрафиолетового излучения.

Технические характеристики

• Количество жил: 3 - соответствует трёхжильным кабелям типа СИП, ВВГнг(А)-LS, КГ, АВВГ и аналогам;
• Напряжение: 10 кВ - предназначена для сетей среднего класса напряжения;
• Номинальное сечение кабеля: 70–120 мм2 - совместима с кабелями этого диапазона; меньшие или большие сечения использовать нельзя;
• Исполнение: термоусадочное - материал сужается при нагреве, плотно облегает кабель, исключая зазоры и попадание влаги;
• Установленные наконечники - обеспечивают надёжный контакт с шиной или зажимом, не требуют доп. комплектующих.

Совместимость и монтаж

Муфта 3КНтп10-70/120 совместима только с кабелями, имеющими экструдированную изоляцию из сшитого полиэтилена (XLPE). Для монтажа необходим газовая горелка или тепловентилятор для равномерного прогрева термоусадочных элементов. Перед сборкой необходимо зачистить внешнюю оболочку кабеля, удалить все металлические части и проверить целостность изоляции. Наконечники уже установлены - достаточно правильно расположить муфту и нагреть её до полного усыхания.

Безопасность и стандарты

Муфта изготовлена в соответствии с требованиями ГОСТ 31548.1-2012 и ТУ 16-705.900-2017. Материалы устойчивы к старению, воздействию UV-излучения и химически активной среде. Применение устройства в помещениях с повышенной взрывоопасностью запрещено - она не имеет взрывозащиты.

Преимущества

• Высокая степень защиты IP67 - предотвращает проникновение пыли и воды даже при временном погружении;
• Автономная система герметизации - не нуждается в применении смазок, клеев или дополнительных материалов;
• Быстрая установка - весь процесс занимает 15–25 минут при наличии инструментов;
• Стандартные наконечники снижают риск ошибок при соединении с оборудованием.

Ограничения применения

• Не для внутренней установки в замкнутых щитах - не предусмотрены системы вентиляции внутри корпуса;
• Запрещён монтаж на кабелях с бумажной или маслонаполненной изоляцией - возможна деформация материала;
• Работает при температурах от –45C до +40C - ниже указанного диапазона термоусадочные материалы становятся хрупкими;
• Не рекомендовано использование в местах постоянного контакта с острыми поверхностями - есть риск повреждения оболочки.

Примеры использования

• Оконцовка кабеля перед подключением к воздушному выключателю на ЛЭП 10 кВ;
• Финальная точка подключения кабеля от подземной трассы к трансформаторной подстанции;
• Завершение питания конвейера или насосной станции на открытой площадке;
• Обслуживание кабельных ответвлений в городских микрорайонах с высокой влажностью.

Практические советы

• Перед монтажом обязательно сверьте сечение кабеля - отклонение более чем +-10% от заявленных значений (70–120 мм2) недопустимо;
• При использовании горелки двигайтесь медленно, чтобы избежать перегрева одного участка - это вызывает растрескивание;
• Проверьте наличие всех компонентов: три термоусадочные трубки, два наконечника, один цилиндрический кожух - всё должно быть на месте;
• После монтажа осмотрите поверхность: если видны пузыри, провисания или неплотные участки - повторите нагрев;
• Для долговечности можно дополнительно покрыть место соединения специальным антикоррозийным составом, хотя он не обязателен.
