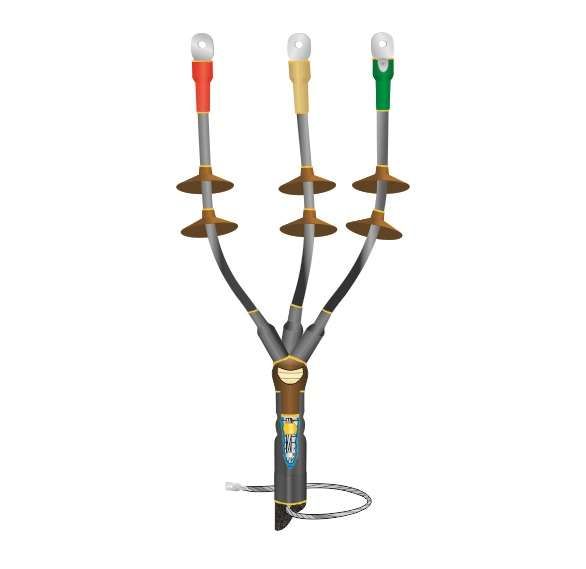

Муфта кабельная концевая наружн. установки 10кВ КНТп 3х(70-120мм) без наконечн. Нева-Транс Комплект 22020117 Нева Транс

Муфта кабельная концевая наружной установки 10кВ КНТп 3х(70-120мм) без наконечника от производителя Нева-Транс Комплект предназначена для завершения трёхжильных кабелей с бумажной пропитанной изоляцией на напряжение до 10 кВ. Применяется на открытых участках сети, включая мачтовые опоры, обеспечивая герметичность, электробезопасность и долговечность соединения.

Назначение и область применения

Муфта КНТп 3х(70-120мм) используется для оконцевания силовых кабелей сечением 70, 95 и 120 мм2 с бумажной маслобумажной изоляцией. Подходит для установки вне помещений - на столбах, опорах ЛЭП, в распределительных устройствах открытого типа. Может применяться в условиях повышенной влажности, перепадов температур и воздействия ультрафиолета. Не предназначен для внутренней установки в помещениях или подземном монтаже.

Технические характеристики

• Напряжение: до 10 кВ включительно
• Сечение кабеля: 70, 95, 120 мм2
• Количество жил: 3
• Тип изоляции кабеля: бумажная, пропитанная
• Температурный режим эксплуатации: от –50 C до +50 C
• Относительная влажность: до 98%
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Метод монтажа: термоусаживание
• Герметизация: с использованием регулятора напряжённости поля и герметика
• Заземление: через пружину постоянного давления и терку
• Материал корпуса: модифицированный полимер, устойчивый к УФ-излучению

Совместимость и монтаж

Муфта совместима только с кабелями с бумажной пропитанной изоляцией. Не применяется с кабелями XLPE, PVC или другими современными типами изоляции. Для монтажа требуется предварительная подготовка кабеля - разделка жил, удаление внешних слоёв, формирование конца. Все элементы муфты (термоусаживаемые трубки, жильные изоляторы, герметик) входят в комплект. Монтаж выполняется с помощью газовой горелки или высокотемпературного фена (температура нагрева - около 140–160 C). После сборки необходимо равномерно прогреть все части до полной усадки. Обязательно проверьте плотность прилегания и отсутствие пузырей после остывания.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Выполнено по техническим условиям ТУ Нева-Транс 3599-012-31930690-2016
• Подтверждено сертификатом соответствия Госстандарта России
• Защита от пробоя обеспечивается за счёт удлинённых поверхностей токов утечки (жильные изоляторы)
• Не содержит свинец и другие запрещённые вещества

Преимущества

• Высокая механическая прочность и устойчивость к агрессивным погодным условиям
• Автоматическое выравнивание электрического поля благодаря герметику-регулятору
• Надёжное заземление без необходимости пайки к медной оболочке - снижает риск повреждения бумажной изоляции
• Установка возможна даже при минусовых температурах
• Экологически безопасный материал, не выделяющий токсины при нагреве
• Долгий срок службы - более 30 лет при соблюдении условий эксплуатации

Ограничения применения

• Не для кабелей с пластмассовой (XLPE/PVC) изоляцией
• Не рекомендуется использовать в местах с частыми механическими нагрузками (вибрация, удары)
• Требуется точное соответствие сечения кабеля - нельзя использовать на кабелях меньше 70 мм2 или больше 120 мм2
• Не допускается монтаж при наличии воды внутри кабеля - перед установкой обязательна просушка
• Не заменяет ответвительные или соединительные муфты - только для концевого оконцевания

Примеры использования

• Оконцовка кабелей на воздушных линиях 6–10 кВ
• Подключение кабеля к трансформатору на мачтовой подстанции
• Завершение кабельной линии на опоре городской сети
• Замена старых концевиков на объектах с бумажной изоляцией

Практические советы

• Перед монтажом обязательно проверьте целостность всех комплектующих - особенно герметик и термоусаживаемые элементы
• Измерьте диаметр кабеля после разделки - он должен точно попадать в заявленный диапазон 70–120 мм2
• Не используйте обычный бытовой фен - нужен профессиональный термофен с контролируемой температурой
• При работе в холодную погоду согрейте муфту в помещении хотя бы 1 час перед установкой
• После монтажа проведите визуальный контроль: усадка должна быть равномерной, без вздутий и щелей
• Для крепления заземления к броне используйте только пайку; к медной оболочке - только пружинный контакт
