Муфта кабельная концевая 10кВ 3КНТп-10-150/240 КВТ 50356

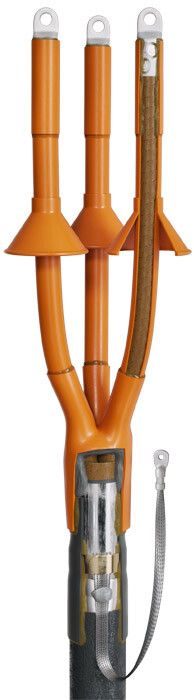

Муфта кабельная концевая 3КНТп-10-150/240 от КВТ предназначена для надежного оконцевания трехжильных кабелей с бумажной маслопропитанной изоляцией на напряжение 10 кВ. Подходит для наружной установки, обеспечивает герметичность, электробезопасность и долговечность даже в суровых климатических условиях.

Назначение и область применения

Муфта кабельная концевая 3КНТп-10-150/240 используется для завершения силовых кабелей с бумажной изоляцией, когда требуется вывод жил за пределы кабельной трассы - например, для подключения к оборудованию, распределительному устройству или воздушной линии. Применяется исключительно вне помещений, где важна защита от влаги, пыли, перепадов температур и УФ-излучения. Подходит для кабелей типа ААБл, АСБл, ААБв, АСБШв, ААШв и аналогичных с алюминиевой или свинцовой оболочкой, с броней или без нее.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Количество жил: 3
• Номинальное сечение жил: 150–240 мм2
• Тип исполнения: термоусаживаемая
• Способ монтажа: нагрев с помощью газовой горелки
• Рабочий температурный диапазон: от –50 C до +50 C
• Материал корпуса: негорючий термопластик
• Изоляция жил: пропитанная бумажная (сохраняет совместимость с типом кабеля)
• Цвет: черный
• Стандарт: ТУ 3599-006-97284872-2006, соответствие ГОСТ 34839-2022
• Комплектация: без болтовых наконечников
• Галоген-free состав: все полимеры не содержат галогенов (без выделения токсичных газов при возгорании)

Совместимость и монтаж

Муфта 3КНТп-10-150/240 совместима с кабелями, имеющими алюминиевую или свинцовую оболочку, с броней из стальных лент или проволок. Для монтажа необходима пропановая горелка ПГ (КВТ). После сборки всех элементов (перчатка, трубки жильной изоляции, концевые манжеты) изделие равномерно прогревается до усадки. Термоплавкий клей внутри элементов обеспечивает герметичность без дополнительных средств.

Заземление

Узел заземления монтируется комбинированно: - На алюминиевую или свинцовую оболочку - с помощью пружины постоянного давления (входит в комплект); - На броню из стали или алюминия - методом пайки; - При работе с броней из проволок требуются дополнительные компоненты: «Комплект заземления КМПБ». Использование пружины вместо пайки снижает риск повреждения бумажной изоляции под оболочкой.

Безопасность и стандарты

Муфта 3КНТп-10-150/240 соответствует требованиям ГОСТ 34839-2022 и изготовлена по ТУ 3599-006-97284872-2006. Полимерные материалы не содержат галогенов - при высоких температурах не выделяют едких газов, что важно для безопасности обслуживания. Конструкция обеспечивает удлинённый путь утечки тока и сухие зоны изоляции, снижающие риск пробоя. Температурный диапазон –50…+50 C гарантирует работу в холодном климате, включая Сибирь и Дальний Восток.

Преимущества

• Высокая степень защиты IP67 благодаря герметизации термоплавким клеем и маслостойким герметиком в основании
• Устойчивость к УФ-излучению - материал не хрупнет и не трескается под прямыми солнечными лучами
• Трекингостойкая изоляция жил (кирпично-красного цвета) предотвращает образование поверхностных разрядов
• Универсальность: можно использовать как опрессованные, так и болтовые наконечники (приобретаются отдельно)
• Простота монтажа: минимальное количество компонентов, четкая последовательность сборки
• Экономия времени: пружина заземления исключает необходимость пайки на оболочке, кроме брони

Ограничения применения

• Не применяется для кабелей с полиэтиленовой или XLPE изоляцией - только для бумажной маслопропитанной
• Не предназначен для внутренней установки - отсутствует защита от механических повреждений в помещениях
• Требуется точное соблюдение температурного режима при монтаже: недостаточный нагрев - плохая усадка, перегрев - деформация
• Не допускается использование с кабелями с сечением менее 150 мм2 или более 240 мм2
• Для кабелей с броней из проволок обязательна установка дополнительного «Комплекта заземления КМПБ»

Примеры использования

• Подключение кабеля ААБл 10 кВ 185 мм2 к трансформатору на подстанции
• Оконцевание кабеля АСБГ на столбе ЛЭП в северных регионах
• Завершение кабельной линии перед входом в распределительный щит на промышленном объекте
• Ремонт участка кабельной трассы с заменой конца на открытом воздухе

Практические советы

• Перед монтажом проверьте сечение кабеля - оно должно попадать в диапазон 150–240 мм2. Отклонение приведёт к неплотному прилеганию и потере герметичности.
• Используйте только рекомендованную горелку ПГ (КВТ): другие устройства могут вызвать неравномерный нагрев и деформацию.
• При работе с броней из стальной проволоки всегда применяйте «Комплект заземления КМПБ» - он обеспечит надёжный контакт и безопасность.
• Не забудьте приобрести наконечники отдельно - они не входят в комплект. Подходящие: опрессовочные (например, КВТ-О) или болтовые (с учётом диаметра жилы).
• Проверяйте целостность термоусаживаемых элементов до начала работы: трещины, поры или деформации - повод для отказа от монтажа.
• После монтажа убедитесь, что все слои плотно прилегают, особенно в районе перехода от оболочки к изоляции - там наиболее вероятна утечка.
