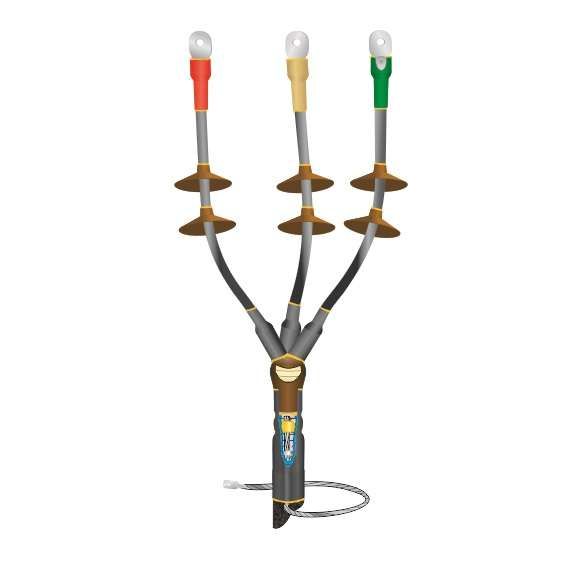

Муфта кабельная концевая наружн. установки 10кВ КНТп 3х(150-240мм) без наконечн. Нева-Транс Комплект 22020118 Нева Транс

Муфта кабельная концевая наружной установки 10кВ КНТп 3х(150-240мм) без наконечника от производителя Нева-Транс Комплект предназначена для надежного оконцевания трехжильных кабелей с бумажной пропитанной изоляцией на напряжение до 10 кВ. Применяется на открытых участках сети, включая мачтовые опоры, обеспечивая герметичность, электроизоляцию и механическую защиту места разделки кабеля.

Назначение и область применения

Муфта КНТп 3х(150-240мм) используется для завершения силового кабеля на внешних участках электросети - на столбах, опорах, в распределительных устройствах открытого типа. Подходит для кабелей сечением 150, 185 и 240 мм2 с бумажной масломассовой изоляцией. Конструкция рассчитана на работу в условиях повышенной влажности, перепадов температур и воздействия атмосферных факторов. Может применяться как мачтовая муфта - то есть прямо на вертикальном участке опоры.

Технические характеристики

• Напряжение: до 10 кВ включительно
• Сечение кабеля: 150, 185, 240 мм2
• Количество жил: 3
• Тип изоляции кабеля: бумажная, пропитанная
• Температурный режим работы: от –50 C до +50 C
• Относительная влажность: до 98%
• Стандарты: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016
• Защита от внешней среды: IP67 (пылевлагозащищенная, допускает временное погружение)
• Устойчивость к УФ-излучению: да
• Метод монтажа: термоусаживание

Совместимость и монтаж

Муфта КНТп 3х(150-240мм) совместима только с кабелями с бумажной пропитанной изоляцией. Для других типов изоляции (например, XLPE или ЕВП) требуется другая модель.

Монтаж выполняется после подготовленной разделки кабеля:

• На место разделки одеваются все элементы муфты согласно инструкции;
• Основные части - трубки и колпачки - нагреваются равномерно газовой горелкой или мощным феном (>200 C);
• Герметик-регулятор автоматически заполняет микрозазоры между кабелем и корпусом;
• Жильные изоляторы формируют сухие пути тока, предотвращая поверхностные пробои;
• Заземление осуществляется через пружинный контакт к металлической оболочке кабеля - без пайки; к броне можно подсоединяться пайкой.

Не рекомендуется использовать обычный бытовой фен - требуются профессиональные теплогенераторы с контролируемой температурой.

Безопасность и стандарты

Муфта КНТп 3х(150-240мм) прошла государственные испытания и имеет официальный сертификат соответствия Росстандарта. Соответствует требованиям ГОСТ 13781.0-86 и внутренним техническим условиям Нева-Транс. Обладает классом защиты IP67, что гарантирует сохранение работоспособности даже при попадании воды или длительной эксплуатации в сыром климате.

Преимущества

• Высокая долговечность благодаря термоусаживаемым материалам с антикоррозийными свойствами;
• Эффективное выравнивание электрического поля снижает риск пробоя;
• Жильные изоляторы продлевают срок службы за счет увеличенной длины пути утечки;
• Автономная система герметизации без необходимости дополнительных материалов;
• Отсутствие свинца и опасных веществ - соответствие нормам экобезопасности;
• Устойчивость к УФ-излучению делает её пригодной для длительной эксплуатации на открытом воздухе.

Ограничения применения

• Не кабели с пластмассовой изоляцией (XLPE, PVC и аналоги) - возможен отказ;
• Не предназначен для внутри помещений с искусственным климатом - применяется только на открытом воздухе;
• Требуется точное соблюдение технологии термоусаживания - недостаточный прогрев вызывает плохую адгезию;
• Не содержит наконечники - необходимо заранее выбрать и закупить подходящие медные или алюминиевые наконечники отдельно;
• Не рекомендовано использование при температуре ниже –50 C - материалы становятся хрупкими.

Примеры использования

• Оконцовка кабеля на воздушной ЛЭП 10 кВ перед переходом на шину распределительного пункта;
• Подключение кабеля к трансформатору на мачтовой опоре;
• Завершение трёхжильного кабеля в районе с высокой влажностью (прибрежные территории, болотистые районы);
• Ремонт или замена старой муфты на действующих сетях с бумажной изоляцией.

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен точно соответствовать заявленному сечению (150–240 мм2);
• Используйте только оригинальные термоусаживаемые компоненты из комплекта - сторонние детали нарушают герметичность;
• При работе в холодную погоду (ниже –20 C) согрейте муфту в помещении минимум 2 часа перед установкой;
• После сборки обязательно проведите контрольный осмотр: все слои должны плотно прилегать, без пузырей и складок;
• Выбирайте наконечник по току и площади контакта - они не входят в комплект, но обязательны для соединения с оборудованием;
• Храните муфту в сухом месте, избегая прямого солнечного света - хотя она устойчива к УФ, длительное воздействие может изменить цвет материала.
