Муфта кабельная концевая 10кВ 3КВТп-10-150/240 КВТ 50352

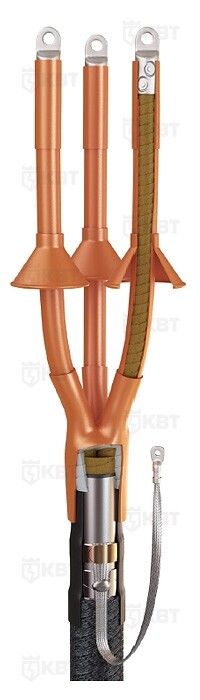

Муфта кабельная концевая 3КВТп 10-150/240 без болтовых наконечников - это термоусаживаемая концевая муфта от производителя КВТ, предназначенная для надежного оконцевания трехжильных кабелей с бумажной маслопропитанной изоляцией на напряжение 10 кВ. Подходит для внутренней установки, не требует сварки и обеспечивает герметичность за счет термоплавкого клея и маслостойкого герметика.

Назначение и область применения

Муфта кабельная концевая 3КВТп 10-150/240 без болтовых наконечников используется для завершения силовых кабелей с бумажной изоляцией, когда требуется безопасное и герметичное оконцевание жил и экранирующих оболочек. Применяется внутри помещений - в распределительных устройствах, камерах, туннелях, кабельных каналах. Подходит для кабелей типов ААБл, АСБл, ААГ, ААБв, ААШв и аналогичных с алюминиевой или свинцовой оболочкой, с броней или без нее. Номинальное напряжение - 10 кВ, что делает её подходящей для средних сетей промышленного и энергетического назначения.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Количество жил: 3
• Номинальное поперечное сечение кабеля: 150–240 мм2
• Тип исполнения: термоусаживаемая
• Способ монтажа: нагрев пропановой горелкой
• Рабочий температурный диапазон: от –50 C до +50 C
• Материал корпуса: негорючий термопластик
• Материал изоляции кабеля, для которого предназначена муфта: пропитанная бумажная
• Цвет: черный
• Стандарт: ТУ 3599-006-97284872-2006
• Состав полимеров: безгалогеновый (HF = Halogen Free)

Совместимость и монтаж

Муфта 3КВТп 10-150/240 без болтовых наконечников совместима с кабелями, имеющими алюминиевую или свинцовую оболочку, с броней из стальных лент или без нее. Для монтажа используются следующие компоненты:

• Перчатка, трубки жильной изоляции и концевые манжеты - изготовлены из трекингостойкого материала кирпично-красного цвета
• Термоплавкий клей на внутренних поверхностях обеспечивает герметичность после усадки
• Маслостойкий герметик заполняет зону корня разделки кабеля, выравнивая электрическое поле
• Заземление выполняется через пружину постоянного давления, которая крепится к металлической оболочке кабеля
• На кабелях с броней из стали или алюминия - обязательна пайка бронелент и использование дополнительного «Комплекта заземления КМПБ»
• Не входят в комплект болтовые наконечники - можно использовать как опрессовываемые, так и болтовые наконечники по своему выбору

Для монтажа необходима пропановая горелка ПГ (КВТ) и набор для срыва головок НМБ-6 (КВТ). Установка требует соблюдения технологии нагрева - равномерный прогрев без перегрева изоляции.

Безопасность и стандарты

Муфта 3КВТп 10-150/240 без болтовых наконечников соответствует требованиям ГОСТ 34839-2022 и изготовлена по ТУ 3599-006-97284872-2006. Полимерные материалы не содержат галогенов - при возгорании не выделяют токсичных газов. Устойчивость к УФ-лучам позволяет сохранять целостность даже при краткосрочном воздействии света во время монтажа. Температурный диапазон –50…+50 C гарантирует работу в холодных регионах и закрытых помещениях с высокой температурой.

Преимущества

• Высокая степень герметизации благодаря термоплавкому клею и герметику - предотвращает попадание влаги и масла
• Отсутствие необходимости в сварке или сложной механической фиксации
• Пружина постоянного давления упрощает и ускоряет заземление, снижает риск повреждения бумажной изоляции
• Универсальность: поддерживает как опрессовку, так и болтовое крепление наконечников
• Экологически безопасный состав материалов - HF (безгалогеновый)
• Устойчивость к внешним факторам: УФ-излучению, перепадам температур, химическим воздействиям

Ограничения применения

• Не предназначена для наружной установки без защиты от прямого солнечного света - хотя материал устойчив к УФ, длительное воздействие может снизить срок службы
• Требует наличия пропановой горелки и навыков работы с термоусадкой - не подходит для неквалифицированного монтажа
• Не применяется для кабелей с полиэтиленовой или сшитым полиэтиленом изоляцией - только для бумажной маслопропитанной
• При работе с бронированными кабелями обязательно использование дополнительного комплекта заземления КМПБ
• Не допускается монтаж при температуре ниже –50 C - материал становится хрупким

Примеры использования

• Оконцевание кабеля ААБл 10 кВ 1×150 мм2 в кабельной камере подстанции
• Подключение кабеля АСБГ 10 кВ 3×240 мм2 к шинному блоку распределительного пункта
• Завершение кабеля ААШв 10 кВ перед входом в трансформаторную будку
• Монтаж на кабеле с алюминиевой оболочкой в цехе металлургического предприятия

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля (150–240 мм2) - не используйте для меньших или больших значений
• При работе с броней из стали - всегда используйте «Комплект заземления КМПБ» и паяйте бронеленты; для алюминиевой оболочки - также нужен КМПБ
• Не перегревайте муфту - равномерный прогрев от середины к краям предотвратит деформацию
• Проверьте наличие всех элементов: перчатка, три трубки жильной изоляции, две концевые манжеты, поясная манжета, пружина заземления, герметик
• Если планируете использовать болтовые наконечники - подготовьте их заранее, они не входят в комплект
• Храните муфту в сухом месте при температуре от –10 до +30 C - избегайте заморозки и прямого солнца
