Муфта кабельная концевая 3РКВТп-10-150/240 внутренней установки для кабелей с ЭПР изоляцией до 10 кВ - 88111

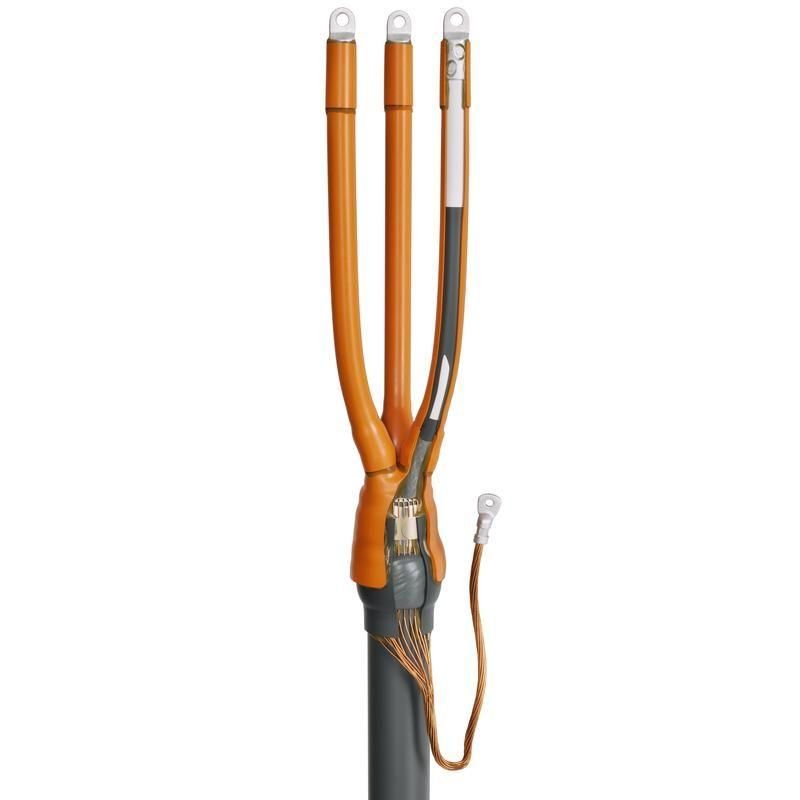

Муфта кабельная концевая 3РКВТп-10-150/240 КВТ предназначена для надежного оконцевания трехжильных кабелей с эластомерной изоляцией на напряжение до 10 кВ. Этот термоусаживаемый элемент от бренда КВТ обеспечивает электрическую изоляцию, герметизацию и заземление в одном компактном решении, подходящем для установки внутри помещений.

Назначение и область применения

Муфта 3РКВТп-10-150/240 КВТ используется для завершения кабельных линий - то есть создания безопасного выхода тока из кабеля в коммутационное устройство, шину или оборудование. Применяется исключительно внутри закрытых помещений, где отсутствуют прямое воздействие осадков, УФ-лучей и механические повреждения. Подходит для кабелей с изоляцией из этиленпропиленовой резины (ЭПР) и экранированием из медных проволок - как с броней, так и без нее.

Технические характеристики

• Номинальное напряжение: 10 кВ (совместима также с 6 кВ)
• Количество жил: 3
• Номинальное сечение кабеля: 150–240 мм2
• Тип исполнения: термоусаживаемая
• Материал корпуса: галоген-free полимер (без хлора, фтора и других галогенов)
• Цвет изолирующей трубки: кирпично-красный
• Стандарт: ГОСТ 34839-2022, ТУ 3599-005-97284872-2015
• Защита от трекинга: да, благодаря специальному составу материала
• Герметизация: обеспечивается термоплавким клеем внутри перчатки и трубок

Совместимость и монтаж

Муфта 3РКВТп-10-150/240 КВТ совместима с кабелями следующих типов: РЭБВнг(А)-LS, АРЭБВнг(А)-LS, РЭВГнг(А), АРЭВГнг(А)-LS, РЭБРнг(А)-LS, АРЭБРнг(А)-LS, РЭПГнг(А)-LS, АРЭПГнг(А)-LS. Для монтажа требуется термоусадка с помощью пропановой горелки ПГ (КВТ). Процедура включает:

• Зачистку внешней изоляции и полупроводящего экрана
• Надевание всех компонентов муфты в правильной последовательности
• Равномерный прогрев термоусаживаемых элементов до плотного прилегания
• Формирование заземления из медного экрана кабеля с использованием наконечника под опрессовку

При работе с кабелем **с броней** (стальной или алюминиевой) обязательна установка дополнительного «Комплекта заземления КМПБ», чтобы обеспечить надежный контакт между броней и заземляющим проводом. Без него заземление будет ненадежным.

Безопасность и стандарты

Муфта 3РКВТп-10-150/240 КВТ соответствует требованиям ГОСТ 34839-2022 и изготовлена по собственному техническому условию КВТ. Все полимерные материалы не содержат галогенов (HF=Halogen Free), что снижает риск образования токсичных газов при возгорании. Конструкция предотвращает образование трекинга - поверхностных электрических пробоев - благодаря устойчивому кирпично-красному материалу изолирующей трубки.

Преимущества

• Высокая надежность благодаря равномерному распределению электрического поля - обеспечивают специальные трубки выравнивания потенциала
• Автоматическая герметизация: термоплавкий клей заполняет все микрозазоры при нагреве
• Универсальность: поддерживает как опрессовочные, так и болтовые наконечники
• Простота сборки: один комплект заменяет несколько отдельных элементов
• Долговечность: полимеры устойчивы к старению, влаге и температурным колебаниям в помещениях

Ограничения применения

• Не допускается использование на открытом воздухе - материал не предназначен для длительного UV-облучения
• Не применяется для кабелей с изоляцией ПВХ, XLPE или другими типами, кроме ЭПР
• Не подходит для кабелей с сечением менее 150 мм2 или более 240 мм2
• Требуется точное соблюдение технологии монтажа: недогрев или перегрев приведут к деформации или утрате герметичности
• Для кабелей с броней обязательно применение дополнительного комплекта КМПБ

Примеры использования

Муфта 3РКВТп-10-150/240 КВТ часто встречается в:

• Кабельных переходах в подстанциях и распределительных пунктах
• Оконцевании силовых кабелей перед присоединением к трансформаторам
• Линиях питания промышленных станков, насосных систем, конвейеров с высокой нагрузкой
• Объектах ЖКХ, метрополитена, энергообеспечения, где используются кабели типа РЭБВнг

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 150–240 мм2. Отклонение даже на 10 мм2 может нарушить герметичность
• Используйте только рекомендованный инструмент: горелку ПГ (КВТ) и набор НМБ-6 (КВТ) для снятия изоляции и работы с наконечниками
• При работе с бронированным кабелем всегда устанавливайте «Комплект заземления КМПБ» - он входит в список обязательных компонентов
• Не экономьте на времени прогрева: равномерный нагрев всей поверхности муфты важнее скорости
• Храните муфту в сухом месте, избегая прямого света - хотя она устойчива к УФ, долгосрочное воздействие может изменить свойства полимера
• Проверяйте целостность термоплавкого слоя перед монтажом - если клей высох или потрескался, изделие не следует использовать
