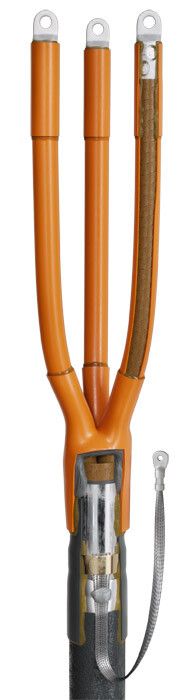

Муфта кабельная концевая 3КВТп-10-150/240(Б) 10 кВ, 150-240 мм2 КВТ 50117

Муфта кабельная концевая 3КВТп-10-150/240-Б с болтовыми наконечниками от производителя КВТ предназначена для надежного оконцевания трехжильных кабелей с бумажной маслопропитанной изоляцией на напряжение 10 кВ. Она сочетает термоусадочные элементы, герметичную сборку и готовые болтовые наконечники, что делает её удобным решением для монтажа внутри помещений.

Назначение и область применения

Муфта кабельная концевая 3КВТп-10-150/240-Б используется для завершения силовых кабелей с бумажной маслопропитанной изоляцией. Подходит для кабелей типа ААБл, АСБл, ААБв, АСБШв, ААШв, ААБ2лШв и аналогичных. Применяется исключительно внутри помещений. Номинальное напряжение - 10 кВ, допустимо использование также на 6 кВ. Конструкция рассчитана на работу с кабелями без брони или с броней из стальных лент, а также с алюминиевой или свинцовой оболочкой.

Технические характеристики

• Тип: концевая муфта, термоусаживаемая
• Количество жил: 3
• Номинальное напряжение: 10 кВ (совместима с 6 кВ)
• Сечение кабеля: 150–240 мм2
• Материал изоляции: пропитанная бумага (сохраняется от кабеля)
• Материал корпуса: негорючий термопластик
• Цвет: черный
• Рабочий температурный диапазон: от –50 C до +50 C
• Стандарт: ТУ 3599-006-97284872-2006
• Галогены: отсутствуют (HF = Halogen Free)

Совместимость и монтаж

Муфта 3КВТп-10-150/240-Б совместима с кабелями, имеющими бумажную маслопропитанную изоляцию и металлическую оболочку. Для монтажа требуется термоусадка с помощью пропановой горелки ПГ (КВТ). Установка выполняется в следующем порядке:

• Подготовка конца кабеля (разделка изоляции и оболочки)
• Надевание термоусаживаемых элементов: перчатка, жильные трубки, концевые манжеты
• Загрузка болтовых наконечников (входят в комплект)
• Равномерный прогрев всех элементов горелкой до плотного прилегания
• Фиксация заземления через пружину постоянного давления

Для кабелей с бронью из стали или алюминия требуется дополнительный комплект заземления КМПБ. Пайка брони должна выполняться осторожно - пружина предотвращает перегрев бумажной изоляции. Инструмент для монтажа: горелка ПГ (КВТ) и набор НМБ-6 (КВТ) для срыва головок болтов.

Безопасность и стандарты

Муфта 3КВТп-10-150/240-Б соответствует требованиям ГОСТ 34839-2022 и собственному техническому условию ТУ 3599-006-97284872-2006. Полимерные материалы не содержат галогенов - при возгорании не выделяют токсичных газов. Температурный диапазон –50…+50 C гарантирует сохранение механической прочности и электроизоляционных свойств даже в холодных помещениях. Материалы устойчивы к УФ-лучам, хотя применение рекомендовано только внутри помещений.

Преимущества

• Готовые болтовые наконечники снижают время монтажа - не требуют опрессовки
• Термоплавкий клей внутри всех элементов обеспечивает полную герметичность после усадки
• Маслостойкий герметик выравнивает электрическое поле у основания кабеля, снижая риск пробоя
• Пружина постоянного давления упрощает заземление и защищает изоляцию от теплового повреждения
• Отсутствие галогенов повышает безопасность при аварийных ситуациях
• Универсальная комплектация: можно использовать как болтовые, так и опрессовываемые наконечники

Ограничения применения

• Не применяется вне помещений - материал не предназначен для длительного воздействия осадков и прямого солнечного света
• Не подходит для кабелей с полиэтиленовой или XLPE изоляцией - только для бумажной маслопропитанной
• Требуется точное соответствие сечения кабеля (150–240 мм2); меньшие или большие сечения недопустимы
• Для кабелей со стальной или алюминиевой бронью обязательна установка дополнительного комплекта КМПБ
• Не допускается многократное нагревание - термоусадочные элементы нельзя переиспользовать

Примеры использования

Муфта 3КВТп-10-150/240-Б применяется в энергообъектах для оконцевания кабелей перед подключением к распределительному устройству, трансформатору или силовому щиту. Часто встречается в подстанциях, цехах с высоковольтным оборудованием, на объектах ЖКХ и промышленных предприятиях. Например: оконцовка кабеля ААБл 3×185 мм2 перед подключением к шинному блоку 10 кВ.

Практические советы

• Перед монтажом проверьте сечение кабеля - оно должно попадать в диапазон 150–240 мм2; при отклонении муфта не будет герметичной
• Используйте только рекомендованный инструмент: горелку ПГ (КВТ) и набор НМБ-6 - другие устройства могут повредить термоусадочные элементы
• При работе с бронированной версией всегда устанавливайте комплект КМПБ - без него заземление будет ненадежным
• Не снимайте защитную плёнку с термоусадочных элементов заранее - она предохраняет клей от загрязнения
• После монтажа проверьте герметичность: все элементы должны плотно прилегать, без пузырей и вздутий
• Храните муфту в сухом месте при температуре от –10 до +30 C - экстремальные условия могут изменить свойства клея
