Муфта кабельная концевая 10кВ 3КВТп-10-150/240 (пайка) КВТ 88756

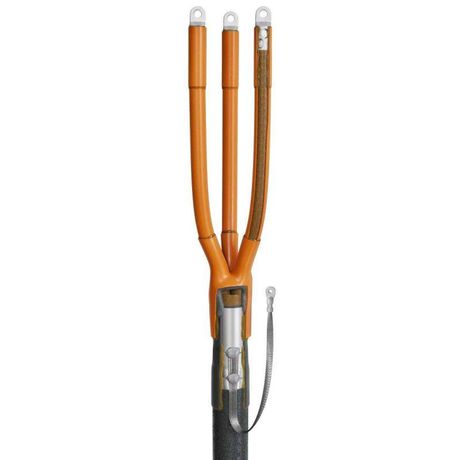

Муфта кабельная концевая 3КВТп-10-150/240 (пайка) КВТ предназначена для надежного оконцевания трехжильных силовых кабелей с бумажной маслопропитанной изоляцией на напряжение 10 кВ. Эта муфта применяется там, где требуется прочная, герметичная и долговечная изоляция конца кабеля - например, на ответвлениях, в распределительных устройствах или на входе в оборудование.

Назначение и область применения

Муфта кабельная концевая 3КВТп-10-150/240 (пайка) КВТ используется для завершения кабельных линий с бумажной изоляцией, когда необходимо безопасно выводить токоведущие жилы за пределы кабельной трассы. Подходит для кабелей с броней из стальных лент или без неё, с алюминиевой или свинцовой оболочкой. Области применения: подстанции, трансформаторные пункты, промышленные установки, энергообъекты, объекты ЖКХ и связи. Устройство рассчитано на работу в условиях широкого температурного диапазона - от –50 C до +50 C.

Технические характеристики

• Работает на напряжении 10 кВ (соответствует ГОСТ 34839-2022)
• Поддерживает три жилы с сечением 150–240 мм2
• Тип изоляции кабеля: пропитанная бумага (маслопропитанная)
• Материал муфты: полимер, безгалогеновый (HF=Halogen Free)
• Цвет основных элементов: кирпично-красный
• Температура эксплуатации: от −50 C до +50 C
• Способ монтажа: термоусадка с применением пропановой горелки
• Стандарт изготовления: ТУ 3599-006-97284872-2006

Совместимость и монтаж

Муфта 3КВТп-10-150/240 (пайка) КВТ совместима с кабелями типов: ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв. Для монтажа используются следующие компоненты:

• Перчатка, трубки жильной изоляции и концевые манжеты - все изготовлены из трекингостойкого полимера
• Термоплавкий клей внутри всех элементов обеспечивает герметичность после нагрева
• Герметик маслостойкий - заполняет зону разделки кабеля, снижает напряжённость электрического поля
• Заземление выполняется методом **пайки** - в комплект входят припой ПОС-30, припой А и паяльный жир
• Комплект универсален: можно использовать как наконечники под опрессовку, так и болтовые
• Необходимый инструмент: пропановая горелка ПГ (КВТ) и набор для срыва головок НМБ-6 (КВТ)

Безопасность и стандарты

• Соответствует ГОСТ 34839-2022 - нормам безопасности для кабельных соединений
• Материалы не содержат галогенов - при возгорании не выделяют токсичные газы
• Полимеры устойчивы к УФ-лучам - подходят для открытой прокладки и внешней среды
• Экологически безопасна: соответствует современным требованиям к составу материалов

Преимущества

• Высокая степень защиты IP67 благодаря герметизации - исключено попадание влаги и пыли
• Устойчивость к экстремальным температурам - работает даже в суровом климате
• Автоматическая герметизация через термоплавкий клей - минимум ручных операций
• Универсальная комплектация - подходит для различных типов наконечников
• Долговечность: срок службы более 30 лет при правильном монтаже

Ограничения применения

• Не кабели с полиэтиленовой или XLPE изоляцией - только для бумажной маслопропитанной
• Требуется точное соблюдение технологии монтажа: недостаточно прогрева - риск плохой адгезии; перегрев - повреждение полимера
• Пайка заземления требует наличия навыков работы с паяльником и припоем - нельзя заменить механическими зажимами
• Не рекомендовано использование в местах постоянного контакта с открытым пламенем или высоких температур выше +50 C

Примеры использования

• Оконцовка кабеля ААБл перед подключением к трансформатору на подстанции
• Ввод кабеля (А)СБГ в ящик распределительного устройства на промплощадке
• Завершение линии 10 кВ в кабельной камере на железнодорожной станции
• Обустройство выхода кабеля из земли в районе с повышенной влажностью и зимними морозами

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля (150–240 мм2) - не используйте для меньших или больших значений
• При работе с бронированным кабелем обязательно удалите металлическую оболочку до уровня, указанного в инструкции - иначе нарушится герметичность
• При пайке заземления используйте только припои из комплекта (ПОС-30 и припой А); другие виды могут вызвать хрупкость соединения
• Нагревайте равномерно, начиная с центральной части перчатки - двигайтесь к краям, чтобы избежать пузырей воздуха
• Храните муфту в сухом месте при температуре от −10 C до +30 C - длительное воздействие холода ниже −20 C может сделать полимер хрупким
• Проверяйте целостность упаковки перед монтажом - поврежденные элементы не восстанавливаются
