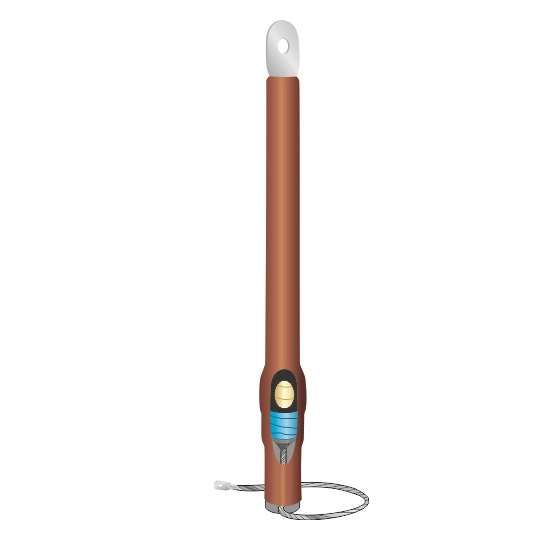

Муфта кабельная концевая внутр. установки 10кВ ПКВТОН 1х(150-240мм) с болт. наконечн. Нева-Транс Комплект 22020062 Нева Транс

Муфта кабельная концевая внутренней установки 10 кВ ПКВТОН 1х(150-240 мм) с болтовым наконечником от бренда Нева-Транс Комплект предназначена для надежного оконцевания силовых кабелей сечением 150–240 мм2 с изоляцией из сшитого полиэтилена. Применяется в закрытых помещениях, обеспечивает электрическую изоляцию, герметичность и заземление, сохраняя целостность кабельной линии. Артикул 22020062.

Назначение и область применения

Муфта ПКВТОН используется для завершения одножильных кабелей на напряжение до 10 кВ. Подходит для монтажа внутри зданий: подстанций, распределительных пунктов, цехов, тоннелей, кабельных этажей. Область применения - любые категории влажности помещений, кроме открытых площадок и мест с постоянным воздействием воды или прямого солнца.

Технические характеристики

• Напряжение: до 10 кВ включительно
• Сечение кабеля: 150, 185, 240 мм2
• Тип оконцевания: термоусаживаемая, с болтовым наконечником
• Материал корпуса: модифицированный полимер
• Защита: IP67 (пылевлагозащищённая, устойчивая к кратковременному погружению)
• Заземление: выполняется через медный проволочный экран кабеля
• Герметизация: обеспечивается клеевым слоем на внешней термоусаживаемой трубке
• Стандарты: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016

Совместимость и монтаж

Муфта ПКВТОН совместима только с кабелями с изоляцией из сшитого полиэтилена (СПЭ) и медными жилами. Для монтажа требуется предварительная разделка кабеля: удаление внешних оболочек, экрана и изоляции с соблюдением геометрии, указанной в инструкции. Все элементы муфты (термотрубки, регуляторы поля, клеевой кожух) устанавливаются последовательно и усаживаются с помощью газовой горелки или высокотемпературного фена (температура 120–150 C). Болтовой наконечник крепится к жиле кабеля после усадки - перед затяжкой проверьте соответствие размера наконечника сечению жилы.

Безопасность и стандарты

Муфта ПКВТОН прошла независимые испытания и имеет сертификат соответствия Госстандарта России. Соответствует требованиям ГОСТ 13781.0-86 и техническим условиям ТУ Нева-Транс. Конструкция исключает образование воздушных полостей, снижает риск пробоя и перегрева. Экологически безопасна - не содержит свинец, хлорированные соединения и другие запрещенные вещества.

Преимущества

• Равномерное распределение электрического поля благодаря встроенным герметико- и трубко-регуляторам - снижает риск коронного разряда
• Высокая механическая прочность и долговечность за счёт толстостенной термоусаживаемой трубки-кожуха
• Автоматическая герметизация: клеевой слой активируется при нагреве, создаёт плотное уплотнение без дополнительных работ
• Заземление формируется прямо из экрана кабеля - не требует отдельного провода
• Не требует обслуживания в процессе эксплуатации

Ограничения применения

• Не применяется на кабелях с бумажной, резиновой или ПВХ изоляцией - только на сшитом полиэтилене
• Не предназначен для наружной установки, подземного монтажа или мест с постоянной влажностью (например, колодцы, канализация)
• Требует точного соблюдения температурного режима при усадке - переизбыток тепла повреждает материал, недостаток - не обеспечивает герметичность
• Не рекомендуется использовать в условиях частых вибраций без дополнительной фиксации кабеля

Примеры использования

• Оконцевание кабеля ВВБШв 1×240 на выходе из трансформаторной подстанции
• Подключение кабеля СИП-3 10 кВ к шинному блоку в распределительном устройстве
• Завершение кабельной линии на вводе в цех с мощными электродвигателями
• Ремонт или замена концов кабелей в кабельных тоннелях заводских объектов

Практические советы

• Перед монтажом обязательно проверьте сечение кабеля - муфта рассчитана только на 150, 185 и 240 мм2; использование с другим сечением нарушает работу и аннулирует гарантию
• При усадке начинайте с центра муфты, двигаясь к краям - так избегаются пузыри воздуха
• После монтажа проверьте герметичность: поверхность должна быть гладкой, без вздутий, трещин и следов оплавления
• Болтовой наконечник затягивайте моментом, указанным в документации к нему - не используйте импровизированные ключи
• Храните муфту в сухом месте при температуре +5…+30 C - не допускайте заморозки и прямого солнечного света
