Муфта кабельная концевая 10кВ 1ПКВТ-10-150/240 КВТ 54698

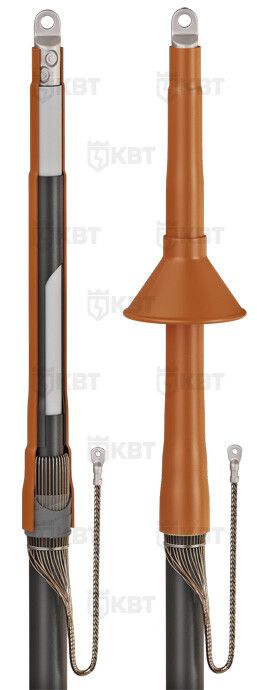

Муфта кабельная концевая 1ПКВТ-10-150/240 без болтовых наконечников от КВТ предназначена для надежного оконцевания одножильных силовых кабелей с изоляцией из сшитого полиэтилена на напряжение 10 кВ. Подходит для внутренней установки, не требует внешних клемм - заземление выполняется прямо из экрана кабеля. Артикул 54698 используется в сетях промышленных объектов, трансформаторных подстанциях и распределительных пунктах.

Назначение и область применения

Муфта кабельная концевая 1ПКВТ-10-150/240 без болтовых наконечников применяется для завершения одножильных кабелей с экранированной изоляцией. Устройство создаёт герметичное и безопасное окончание кабеля, исключает пробой изоляции и обеспечивает электрическую целостность. Подходит для монтажа внутри помещений - в кабельных каналах, камерах, туннелях, распределительных устройствах. Не рекомендовано использование на открытом воздухе без защиты от прямого UV-излучения.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Количество жил: 1
• Поперечное сечение кабеля: 150–240 мм2
• Тип исполнения: термоусаживаемая
• Способ монтажа: нагрев с помощью пропановой горелки
• Материал корпуса: негорючий термопластик
• Изоляция: сшитый полиэтилен
• Рабочий температурный диапазон: от –50 C до +50 C
• Цвет: черный
• Стандарт: ГОСТ 34839-2022, ТУ 3599-005-97284872-2015
• Галоген-free состав: да, все полимеры не содержат хлора и брома

Совместимость и монтаж

Муфта 1ПКВТ-10-150/240 без болтовых наконечников совместима с кабелями следующих типов: АПвП, АПвВ, АПвПу, АПвПг, АПвПуг, АПвП2г, АПвПу2г - с медными или алюминиевыми жилами. Для кабелей с алюминиевой жилой требуется проверить соответствие модели - муфты 1ПКВТ-10-800(Б) используются только с алюминием.

Монтаж выполняется в три этапа:

1. Подготовка кабеля: снятие внешней оболочки, полупроводящего экрана и изоляции с соблюдением длин по технической документации.
2. Надевание комплектующих: термоусаживаемая трубка выравнивания поля, антитрекинговая трубка с клеем, герметизирующая лента - всё располагается строго по меткам.
3. Нагрев: равномерный прогрев пропановой горелкой ПГ (КВТ) до полной усадки всех элементов. Особое внимание - месту выхода экрана: лента-герметик должна плотно перекрывать проволочные нити.

Заземление формируется из медного экрана кабеля - он свивается и опрессовывается наконечником. Для кабелей с броней из стали или алюминия необходим дополнительный «Комплект заземления КМПБ».

Безопасность и стандарты

• Соответствует ГОСТ 34839-2022 - требования к высоковольтным концевым муфтам
• Не содержит галогенов (HF = Halogen Free): при возгорании не выделяет токсичных газов
• Антитрекинговый материал устойчив к поверхностным разрядам и старению
• Термоплавкий клей и герметик обеспечивают IP67-подобную защиту от влаги и пыли внутри помещения

Преимущества

• Высокая механическая прочность и долговечность благодаря сшитому полиэтилену и негорючему корпусу
• Автоматическое выравнивание электрического поля снижает риск пробоя в месте среза экрана
• Герметизация достигается без дополнительных инструментов - клей и лента работают сразу при нагреве
• Универсальность: можно использовать как с опрессовываемыми, так и с болтовыми наконечниками (хотя в данной версии они не входят в комплект)
• Один комплект рассчитан на три фазы - удобно для монтажа трёхжильных систем

Ограничения применения

• Не предназначен для открытой установки - прямое солнечное излучение повреждает полимеры
• Не работает с многожильными кабелями - только с одножильными
• Требуется точное соблюдение длины зачистки; отклонение более +-5 мм может нарушить герметичность
• Не допускается применение на кабелях с сечением менее 150 мм2 или более 240 мм2
• Для кабелей с броней из металлических проволок обязательна установка «Комплекта заземления КМПБ»

Примеры использования

• Оконцевание кабеля АПвП 1×185 мм2 перед подключением к трансформатору в подземном распределительном пункте
• Завершение фазы кабеля в кабельной камере промышленного цеха
• Монтаж на входе в распределительный щит 10 кВ в ЖКХ
• Замена поврежденного окончания кабеля на подстанции без замены всего участка

Практические советы

• Перед монтажом всегда проверьте сечение кабеля - оно должно попадать в диапазон 150–240 мм2. Слишком тонкий или толстый кабель не будет герметично заключён.
• Используйте только рекомендованный инструмент: горелку ПГ (КВТ) и набор НМБ-6. Другие источники тепла могут вызвать неравномерную усадку.
• При работе с кабелем на броне - обязательно используйте «Комплект заземления КМПБ». Без него заземление будет ненадёжным.
• Комплект поставки рассчитан на три фазы - заказывайте кратно трём штукам. Одну муфту нельзя купить отдельно.
• Храните муфту в сухом месте при температуре от –10 C до +30 C. Перед монтажом дайте ей адаптироваться к комнатной температуре минимум 2 часа.
• Если нужен болтовой наконечник - приобретайте его отдельно. Эта модель поставляется без них, но полностью совместима с ними.
