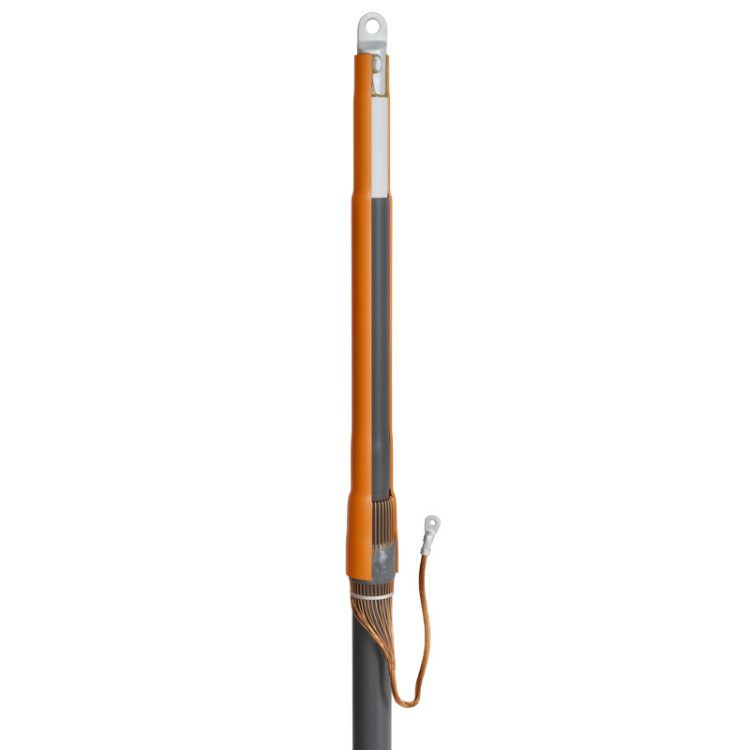

Муфта кабельная концевая 10кВ 1ПКВТ-10-70/120 (Б) нг-LS КВТ 76420

Муфта кабельная концевая 1ПКВТ-10-70/120 (Б) нг-LS с болтовыми наконечниками КВТ предназначена для надежного оконцевания одножильных силовых кабелей на напряжение 10 кВ внутри помещений. Благодаря термоусаживаемой конструкции и встроенным болтовым наконечникам, эта муфта обеспечивает быстрый, безопасный и герметичный монтаж без необходимости дополнительных элементов для подключения.

Назначение и область применения

Муфта кабельная концевая 1ПКВТ-10-70/120 (Б) нг-LS с болтовыми наконечниками КВТ используется для завершения одножильных кабелей с изоляцией из сшитого полиэтилена и экранированием из медных или алюминиевых проволок. Применяется исключительно внутри помещений - в кабельных камерах, трансформаторных подстанциях, распределительных устройствах и других закрытых объектах энергосистемы. Подходит для кабелей типов АПвП, АПвВ, АПвБП, АПвБВ, АПвПу, АПвПг, АПвПуг, АПвП2г, АПвПу2г.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Количество жил: 1
• Номинальное поперечное сечение жилы: 70–120 мм2
• Тип исполнения: термоусаживаемая
• Материал корпуса: негорючий термопластик (нг-LS)
• Материал изоляции: сшитый полиэтилен
• Рабочий температурный диапазон: от –50 C до +50 C
• Внешний диаметр кабеля: 51,8 мм (фиксированное значение, допуск не указан)
• Комплектация: встроенными болтовыми наконечниками
• Стандарт: ТУ 3599-005-97284872-2015

Совместимость и монтаж

Муфта 1ПКВТ-10-70/120 (Б) нг-LS с болтовыми наконечниками КВТ совместима только с одножильными кабелями указанных типов и сечением 70–120 мм2. Диаметр кабеля должен точно соответствовать 51,8 мм - отклонения недопустимы. Монтаж выполняется методом термоусадки с использованием пропановой горелки ПГ (КВТ). Для снятия изоляции и полупроводящего экрана требуются специальные инструменты. Установка болтовых наконечников осуществляется без предварительной опрессовки - они уже входят в комплект. Заземление формируется из медного экрана кабеля, но наконечник для него - в комплект не входит. На кабелях с броней требуется дополнительный комплект заземления КМПБ.

Безопасность и стандарты

Муфта выполнена из негорючего материала (нг-LS), что снижает риск распространения пламени. Антитрекинговая трубка защищает от поверхностных пробоев даже при повышенной влажности. Соответствует требованиям ГОСТ 13781.0-86 и собственному техническому условию ТУ 3599-005-97284872-2015. Не рекомендуется применять вне помещений - материал не предназначен для длительного UV-облучения и атмосферных осадков.

Преимущества

• Встроенные болтовые наконечники исключают необходимость самостоятельного подбора и монтажа контактных элементов.
• Трубка выравнивания электрического поля гарантирует равномерное распределение напряжённости в месте среза экрана, повышая долговечность изоляции.
• Термоплавкий клей и герметизирующая лента обеспечивают полную водонепроницаемость после усадки.
• Универсальность: можно использовать как болтовые, так и наконечники под опрессовку - комплект адаптирован под оба варианта.
• Негорючий материал (нг-LS) соответствует нормам пожарной безопасности для внутренней установки.

Ограничения применения

• Не применяется на кабелях с сечением менее 70 мм2 или более 120 мм2 - возможен перегрев или плохая герметизация.
• Не предназначена для наружной установки - отсутствует защита от УФ-излучения и атмосферных факторов.
• Несовместима с многожильными кабелями - только одножильные.
• На кабелях с броней из стали или алюминия обязательна установка дополнительного комплекта заземления КМПБ.
• Не следует использовать на кабелях с алюминиевой жилой, если модель помечена как 1ПКВТ-10-800(Б); данная же модель (70/120) - совместима с медью и алюминием.

Примеры использования

• Оконцевание кабеля АПвП 1×120 мм2 перед подключением к шинному блоку в распределительном устройстве 10 кВ.
• Подключение кабеля от трансформатора к вводному щиту в цеховой подстанции.
• Завершение кабельной линии в кабельной камере тепловой электростанции.

Практические советы

• Перед монтажом проверьте точный диаметр кабеля - он должен быть 51,8 мм +- минимальный допуск. Отклонение вызывает проскальзывание или деформацию муфты.
• Используйте только рекомендованную горелку ПГ (КВТ): слишком высокая температура повредит термопластик, слабый нагрев - не обеспечит плотную усадку.
• При работе с заземлением: отожмите медный экран, сформируйте провод нужной длины, затем используйте отдельный наконечник под опрессовку - он не входит в комплект.
• Для кабелей с броней всегда устанавливайте комплект КМПБ - игнорирование этого шага нарушает систему заземления.
• Храните муфту в сухом месте при температуре от –10 C до +30 C - переохлаждение может сделать термопластик хрупким.
