Муфта кабельная концевая 10кВ 1ПКНТ-10-70/120 КВТ 54825

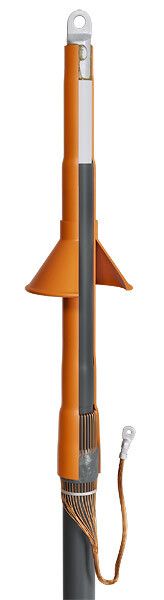

Муфта кабельная концевая 1ПКНТ-10-70/120 без болтовых наконечников от КВТ предназначена для надежного оконцевания одножильных силовых кабелей на напряжение 10 кВ вне помещений. Изделие выполнено в термоусаживаемой конструкции, обеспечивает герметичность, электрическую безопасность и долговечность в сложных климатических условиях.

Назначение и область применения

Муфта кабельная концевая 1ПКНТ-10-70/120 без болтовых наконечников используется для завершения одножильных кабелей с изоляцией из сшитого полиэтилена и медным экраном. Подходит для монтажа на кабелях типов: АПвП, АПвВ, АПвПу, АПвПг, АПвПуг, АПвП2г, АПвПу2г. Установка допускается исключительно на открытом воздухе - изделие не предназначено для использования внутри зданий. Конструкция рассчитана на работу в условиях перепадов температур от -50C до +50C.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Количество жил: 1
• Номинальное поперечное сечение кабеля: 70–120 мм2
• Тип исполнения: термоусаживаемая
• Способ монтажа: нагрев с помощью пропановой горелки
• Материал корпуса: негорючий термопластик
• Материал изоляции: сшитый полиэтилен
• Цвет: черный
• Рабочий температурный диапазон: от -50 C до +50 C
• Стандарт: ГОСТ 34839-2022, ТУ 3599-005-97284872-2015
• Комплектация: без болтовых наконечников (наконечники под опрессовку - отдельно)
• Защита от внешних факторов: IP67 (пыле- и влагонепроницаемая)
• Состав материалов: HF (безгалогеновый) - не содержит хлора, брома и других галогенов

Совместимость и монтаж

Муфта 1ПКНТ-10-70/120 без болтовых наконечников совместима с кабелями, имеющими медный экран из проволок. Для монтажа требуется:

• Пропановая горелка ПГ (КВТ) - для равномерного прогрева термоусадочных элементов;
• Инструменты для снятия изоляции и полупроводящего экрана;
• Заземление формируется из самого медного экрана кабеля - он оконцовывается наконечником под опрессовку.

На кабелях с броней из стали или алюминия необходимо применять дополнительный комплект заземления КМПБ, совместимый с данной муфтой. Болтовые наконечники не входят в комплект, но могут быть установлены самостоятельно - конструкция предусматривает возможность их использования.

Каждая муфта рассчитана на одну фазу. Комплект поставки предназначен для монтажа трех фаз - то есть заказывать следует кратно 3 штукам.

Безопасность и стандарты

• Соответствует ГОСТ 34839-2022 - нормативам для высоковольтных кабельных соединений.
• Материалы не содержат галогенов (HF), что снижает риск образования токсичных газов при возгорании.
• Антитрекинговая трубка устойчива к образованию электрических следов (трекингу) даже при повышенной влажности и загрязнении.
• Жильный изолятор увеличивает длину пути тока утечки, предотвращая пробои по поверхности.
• Термоплавкий клей и герметизирующая лента обеспечивают полную герметичность после усадки - защита от влаги и грязи.

Преимущества

• Высокая механическая прочность и устойчивость к УФ-излучению благодаря специальному составу полимеров.
• Равномерное распределение электрического поля за счет трубки выравнивания потенциала - снижает риск коронного разряда.
• Удобство монтажа: одна муфта заменяет несколько элементов, сборка выполняется одним этапом термоусадки.
• Долговечность: срок службы более 30 лет при соблюдении условий эксплуатации.
• Универсальность: поддерживает как опрессовочные, так и болтовые наконечники (при самостоятельном подборе).

Ограничения применения

• Не применяется для кабелей с алюминиевыми жилами - для них используются модели 1ПКНТ-10-800(Б).
• Не подходит для внутренней установки - только на открытом воздухе.
• Требуется точное соответствие сечения кабеля: 70–120 мм2. Использование на кабеле меньшего или большего сечения недопустимо.
• Необходимо использование специализированного инструмента - обычная зажигалка или фен не подходят для качественной усадки.
• При монтаже на кабель с бронью обязательна установка дополнительного комплекта заземления КМПБ.

Примеры использования

• Оконцевание кабелей на воздушных линиях 10 кВ перед входом в трансформаторную подстанцию.
• Подключение кабеля от столба к распределительному щиту на открытой площадке.
• Завершение кабельной линии на промышленных объектах - цеха, насосные станции, элеваторы.
• Ремонтные работы на поврежденных концах кабеля в местах с высокой влажностью и запыленностью.

Практические советы

• Перед монтажом проверьте сечение кабеля - оно должно точно попадать в диапазон 70–120 мм2. Отклонение вызывает плохую усадку и риск протечки.
• При работе с бронированным кабелем всегда используйте комплект заземления КМПБ - игнорирование этого правила делает систему небезопасной.
• Нагревайте муфту равномерно, начиная с середины и двигаясь к краям - это предотвращает образование пузырей и неравномерной усадки.
• Не экономьте на инструменте: горелка ПГ (КВТ) и набор НМБ-6 гарантируют качество и скорость монтажа.
• Храните муфту в сухом месте, избегая прямого солнечного света - хотя материал устойчив к УФ, длительное воздействие может повлиять на целостность упаковки.
• Заказывайте муфты кратно 3 штукам - система поставки рассчитана на три фазы одной линии.
