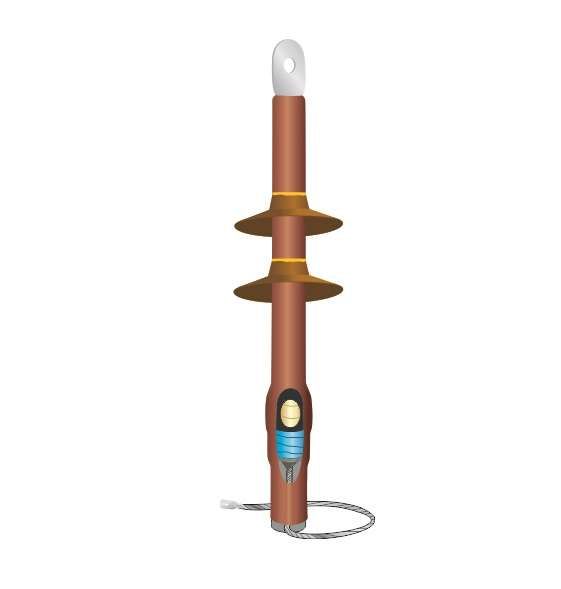

Муфта кабельная концевая наружн. установки 10кВ ПКНТОН 1х(70-120мм) с болт. наконечн. Нева-Транс Комплект 22020127 Нева Транс

Муфта кабельная концевая наружной установки 10 кВ ПКНТОН 1х(70–120 мм) и 1ПКНТпН-5х(35–50) от Нева-Транс Комплект предназначена для надежного оконцевания силовых кабелей с пластмассовой изоляцией вне помещений. Оба типа используют термоусадку и оснащены болтовыми наконечниками для подключения к оборудованию.

Назначение и область применения

Муфта кабельная концевая наружной установки 10 кВ используется для завершения силовых кабелей с изоляцией из сшитого полиэтилена. Одножильная версия (ПКНТОН) рассчитана на сечения 70, 95 и 120 мм2, а пятижильная (1ПКНТпН) - на 35–50 мм2 каждая жила. Применяется исключительно на открытых участках: опорах ЛЭП, трансформаторных будках, распределительных пунктах, где требуется герметичное и долговечное оконцевание без бронированной оболочки.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Количество жил: 1 (для ПКНТОН) или 5 (для 1ПКНТпН)
• Номинальное сечение кабеля: 70–120 мм2 (одножильный), 35–50 мм2 (по каждой жиле пятижильного)
• Тип исполнения: термоусадочный
• Материал: модифицированный полимер
• Диапазон рабочих температур: от –50 C до +50 C
• Защита от внешних факторов: без брони, устойчив к УФ-излучению и атмосферным осадкам
• Относительная влажность воздуха: до 98%

Совместимость и монтаж

Муфта кабельная концевая совместима только с кабелями без металлической брони и с изоляцией из сшитого полиэтилена. Для монтажа требуется подготовленная разделка кабеля: удаление внешней оболочки, экрана и изоляции по заданным размерам. Все элементы муфты устанавливаются последовательно и нагреваются газовой горелкой или мощным феном (температура ≥200 C). После усадки образуется плотное, герметичное соединение. Болтовые наконечники уже установлены - достаточно затянуть их клеммами оборудования.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Произведено по ТУ Нева-Транс 3599-012-31930690-2016
• Подтверждён сертификат соответствия Госстандарта России
• Герметизация обеспечивается клеевым слоем внутри термоусаживаемой трубки

Преимущества

• Высокая механическая прочность после усадки благодаря толстостенной кожух-трубке
• Увеличенная длина пути утечки за счёт жильных изоляторов - снижает риск пробоя
• Автоматическое регулирование электрического поля через герметик- и трубку-регулятор
• Заземление выполняется прямо из медного экрана кабеля - нет необходимости прокладывать отдельный провод
• Не требует обслуживания в процессе эксплуатации
• Экологически безопасный материал, не содержит свинца и других токсичных веществ

Ограничения применения

• Не применяется для кабелей с броней - возможен разрыв герметизации
• Не допускается использование при температуре ниже –50 C или выше +50 C
• Не предназначен для внутренней установки в помещениях с ограниченным доступом - требует свободного пространства для нагрева
• Не совместим с кабелями другой изоляции (например, бумажной или резиновой)
• Требует точного соблюдения технологии термоусадки - некорректный нагрев приведёт к деформации или потере герметичности

Примеры использования

• Оконцевание кабеля ВВГнг-LS 1×120 мм2 на столбе ЛЭП перед подключением к трансформатору
• Завершение пятижильного кабеля АВБбШв 5×50 мм2 на выходе распределительного щита на открытой площадке
• Монтаж на конце кабеля, идущего от подземной камеры к воздушному вводу в цех

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля указанному в маркировке муфты - перегрузка вызывает перегрев
• Используйте только рекомендованную горелку с контролируемым пламенем - избыток тепла повредит полимер
• Убедитесь, что поверхность кабеля сухая и чистая - влага под термоусадкой вызывает коррозию контактов
• При работе в условиях повышенной влажности (до 98%) используйте дополнительную просушку разделки перед сборкой
• Для удобства хранения и транспортировки муфта поставляется в герметичном пакете - вскрывайте её непосредственно перед монтажом
• Проверьте наличие всех компонентов в комплекте: термоусадочные трубки, жильные изоляторы, регуляторы поля, клеевой слой - отсутствие одного элемента делает муфту непригодной
