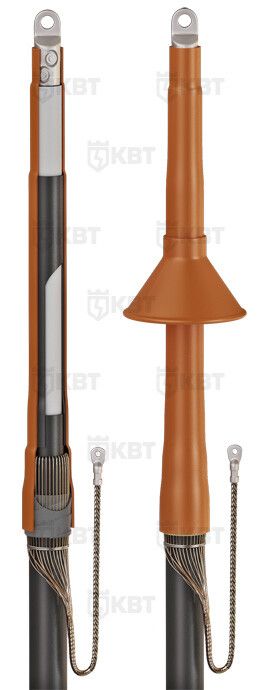

Муфта кабельная концевая 1ПКНТ-10-300/400 10 кВ КВТ 54828

Муфта кабельная концевая 1ПКНТ-10-300/400 без болтовых наконечников от КВТ - это термоусаживаемая концевая муфта для оконцевания одножильных силовых кабелей с изоляцией из сшитого полиэтилена на напряжение 10 кВ. Подходит для наружной установки, особенно там, где важны надежность, герметичность и долговечность. Артикул 54828 предназначен для кабелей с сечением жилы 300–400 мм2.

Назначение и область применения

Муфта кабельная концевая 1ПКНТ-10-300/400 без болтовых наконечников используется для завершения одножильных кабелей с экранированной изоляцией. Она применяется вне помещений - на столбах, в кабельных колодцах, на открытой подстанционной территории. Устройство защищает место среза кабеля от влаги, механических повреждений и электрических перенапряжений. Подходит для кабелей типов АПвП, АПвВ, АПвПу, АПвПг, АПвПуг, АПвП2г, АПвПу2г.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Количество жил: одна
• Номинальное поперечное сечение кабеля: 300–400 мм2
• Тип исполнения: термоусаживаемая
• Способ монтажа: нагрев с помощью горелки
• Рабочая температура: от –50 C до +50 C
• Материал корпуса: негорючий термопластик
• Материал изоляции: сшитый полиэтилен
• Цвет: черный
• Комплектация: без болтовых наконечников (наконечники под опрессовку - в комплекте)
• Стандарт: ГОСТ 34839-2022, ТУ 3599-005-97284872-2015
• Защита IP: не указана, но герметизация достигается за счет клея и ленты
• Формирование заземления: через медный проволочный экран кабеля

Совместимость и монтаж

Муфта 1ПКНТ-10-300/400 без болтовых наконечников совместима только с одножильными кабелями с медными токопроводящими жилами. Для кабелей с алюминиевой жилой требуется другая модификация - 1ПКНТ-10-800(Б). Монтаж выполняется путём термоусадки: все элементы муфты (антитрекинговая трубка, жильный изолятор, трубка выравнивания поля) надеваются на кабель и прогреваются пропановой горелкой ПГ (КВТ). После усадки образуется плотное, герметичное соединение благодаря термоплавкому клею внутри трубки и подмотке ленты-герметика на месте выхода экрана. Заземление формируется из самого медного экрана кабеля; для кабелей с броней из стали или алюминия потребуется доп. комплект заземления КМПБ.

Безопасность и стандарты

• Соответствует ГОСТ 34839-2022 - нормам безопасности для высоковольтных муфт
• Не содержит галогенов (HF = Halogen Free): при возгорании не выделяет токсичных паров
• Антитрекинговый материал устойчив к поверхностному пробою даже при запылении и повышенной влажности
• Жильный изолятор удлиняет путь тока утечки, снижая риск пробоя

Преимущества

• Высокая степень защиты: герметичность обеспечивается комбинированным способом - клей + лента
• Эффективное распределение электрического поля: специальная трубка предотвращает концентрацию напряжённости на срезе экрана
• Устойчивость к внешним факторам: UV-защита, работа при минус 50 C, не боится влаги и перепадов температур
• Универсальность: можно применить как с наконечниками под опрессовку, так и с болтовыми (при самостоятельном приобретении)
• Легко диагностируется: чёрный цвет легко заметен при осмотре, не выгорает на солнце

Ограничения применения

• Не для многожильных кабелей - только одножильные
• Запрещено использование на кабелях с алюминиевыми жилами (для них нужна версия 1ПКНТ-10-800(Б))
• Требует наличия профессионального оборудования: пропановая горелка, инструменты для снятия экрана
• Не рекомендовано для установки в помещениях с постоянной вибрацией или частыми ударными нагрузками
• Комплект поставки рассчитан на три фазы - нельзя использовать одну муфту для одной фазы без остальных двух

Примеры использования

• Подключение кабеля от воздушной ЛЭП к трансформатору на подстанции
• Оконцевание кабеля перед входом в распределительный пункт
• Завершение кабельной линии на опоре в городской сети 10 кВ
• Ремонт участка кабеля с заменой конца в условиях открытой местности

Практические советы

• Перед монтажом обязательно проверьте сечение кабеля - оно должно попадать в диапазон 300–400 мм2. Более крупные или меньшие жилы не подходят.
• При работе используйте только сертифицированный инструмент: горелку ПГ (КВТ) и набор НМБ-6 для удаления старых наконечников.
• Если кабель имеет броню - не забудьте заказать отдельно комплект заземления КМПБ. Без него заземление будет ненадёжным.
• При хранении сохраняйте муфту в оригинальной упаковке, избегайте длительного пребывания на солнце - хотя материал устойчив к УФ, лучше соблюдать предосторожности.
• Отгрузка происходит кратно 3 штукам - планируйте закупку исходя из числа фаз (по 1 муфте на фазу).
• Проверяйте целостность всех компонентов перед сборкой: треснутая трубка или порванная лента - причина отказа.
