Муфта кабельная концевая 10кВ 1ПКВТ-10-300/400 (уп.3шт) КВТ 54699

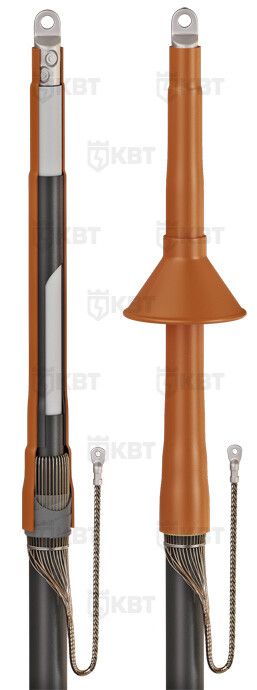

Муфта кабельная концевая 1ПКВТ-10-300/400 без болтовых наконечников от КВТ предназначена для надежного оконцевания одножильных силовых кабелей с изоляцией из сшитого полиэтилена на напряжение 10 кВ. Подходит для внутренней установки, не требует сварки или сложной сборки - монтаж осуществляется с помощью термоусадки.

Назначение и область применения

Муфта кабельная концевая 1ПКВТ-10-300/400 без болтовых наконечников используется для создания герметичного и электроизолирующего окончания на конце кабеля. Применяется там, где требуется подключение к оборудованию - например, к трансформаторам, распределительным устройствам, кабельным вводам в помещениях. Установка возможна только внутри зданий, в условиях сухого воздуха и стабильной температуры.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Количество жил: 1
• Номинальное поперечное сечение кабеля: 300–400 мм2
• Тип изделия: концевая муфта
• Тип кабеля: одножильный
• Исполнение: термоусаживаемая
• Материал изоляции: сшитый полиэтилен
• Материал корпуса: негорючий термопластик
• Рабочий температурный диапазон: от –50 C до +50 C
• Цвет: черный
• Комплектация: без болтовых наконечников
• Стандарт: ТУ 3599-005-97284872-2015, соответствие ГОСТ 13781.0-86
• Галоген-free: да - все полимеры не содержат хлора и других галогенов

Совместимость и монтаж

Муфта 1ПКВТ-10-300/400 без болтовых наконечников совместима с кабелями следующих типов: АПвП, АПвВ, АПвПу, АПвПг, АПвПуг, АПвП2г, АПвПу2г, а также аналогичными с медными или алюминиевыми жилами. Для монтажа необходима пропановая горелка ПГ (КВТ), инструменты для зачистки изоляции и экрана, а также лента-герметик (уже включена в комплект).

Заземление выполняется из медного проволочного экрана кабеля. Сам наконечник для опрессовки - **не входит** в комплект. Его необходимо приобрести отдельно. Если кабель имеет броню из стали или алюминия, потребуется дополнительный «Комплект заземления КМПБ».

Монтаж происходит путем нагрева термоусаживающихся элементов: они плотно обжимают кабель, образуя единый изолированный узел. Антитрекинговая трубка с термоплавким клеем обеспечивает герметичность и предотвращает пробой по поверхности.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 - требования к высоковольтным муфтам
• Произведено по ТУ 3599-005-97284872-2015
• Материалы HF (halogen free): при возгорании не выделяют токсичных галогенных газов
• Негорючий термопластик снижает риск распространения пламени
• Электрическая прочность гарантирована за счет равномерного распределения поля с помощью трубки выравнивания напряженности

Преимущества

• Высокая степень защиты благодаря герметизации клеем и лентой - исключает попадание влаги
• Трубка выравнивания напряженности повышает надежность в точке среза полупроводящего экрана
• Устойчивость к трекингу и УФ-лучам - материал антитрекинговой трубки долговечен даже при длительном воздействии
• Универсальность: можно использовать как с опрессовываемыми, так и с болтовыми наконечниками (хотя в комплекте их нет)
• Не требует специального оборудования кроме горелки и инструментов для зачистки

Ограничения применения

• Подходит только для внутреннего монтажа - не предназначен для уличной или подземной установки
• Не применяется на кабелях с сечением менее 300 мм2 или более 400 мм2
• Не совместима с кабелями, имеющими броню, без дополнительного «Комплекта заземления КМПБ»
• Не подходит для кабелей с жилами из меди, если сечение больше 400 мм2 - для таких случаев есть другие модели (например, 1ПКВТ-10-800(Б))
• Требует соблюдения технологии термоусадки: перегрев или недостаточный прогрев приведут к потере герметичности

Примеры использования

• Оконцевание кабеля АПвП 1×300 перед подключением к шинному блоку в распределительной камере
• Подготовка кабеля АПвПу 1×400 для входа в трансформаторную подстанцию
• Завершение линии питания на вводе в цех с высоковольтным оборудованием

Практические советы

• Перед монтажом проверьте, что сечение кабеля точно попадает в диапазон 300–400 мм2 - использование вне этого диапазона нарушает гарантию и безопасность
• Выбирайте наконечник для заземления с учетом диаметра проволочного экрана; рекомендуются опрессовываемые наконечники типа ОМ или ОА
• При работе с кабелем с броней обязательно используйте «Комплект заземления КМПБ» - он обеспечит надежный контакт между броней и системой заземления
• Не экономьте на времени прогрева: равномерно нагревайте всю поверхность муфты, начиная с середины и двигаясь к краям
• Храните муфту в сухом месте, избегайте механических повреждений - поврежденная термоусадка не восстанавливается
• Сохраняйте инструкцию производителя - она содержит схему последовательности монтажа и допустимую температуру нагрева
