Наконечник кабельный ТМЛ(DIN) 400-16 - 65249 КВТ

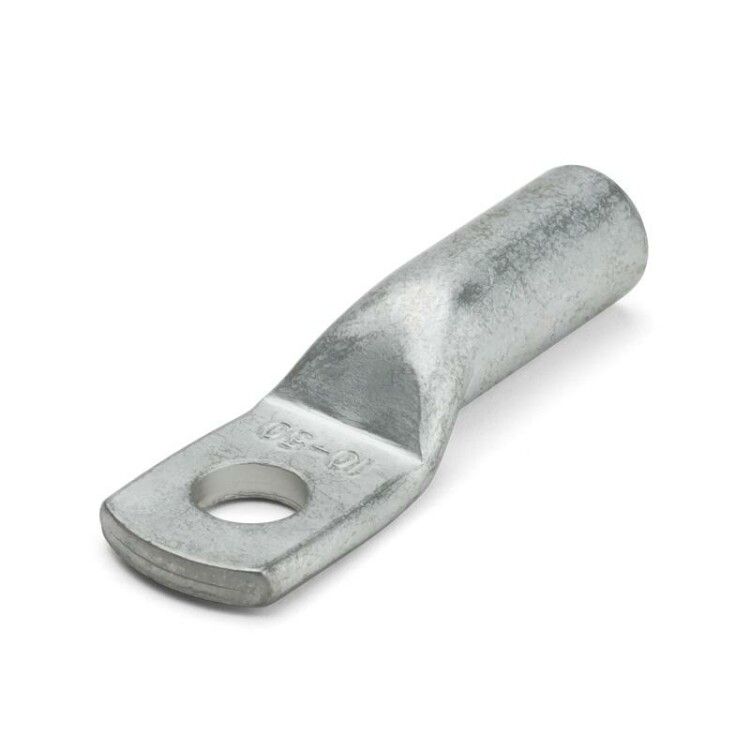

Наконечник кабельный медный луженый ТМЛ(DIN) 400-16-27,5 (5 шт. в уп.) от бренда КВТ предназначен для надёжного оконцевания многожильных медных кабелей сечением 400 мм2 методом опрессовки. Продукт соответствует международному стандарту DIN 46235 и применяется в силовых цепях до 35 кВ.

Назначение и область применения

Наконечник кабельный медный луженый ТМЛ(DIN) 400-16-27,5 (5 шт. в уп.) используется для создания прочного и долговечного соединения между медным многожильным проводом и зажимом оборудования - например, автоматическим выключателем, контактором, шиной или трансформатором. Подходит для установки в распределительных устройствах, подстанциях, промышленном оборудовании и энергообъектах с повышенными требованиями к надёжности.

Технические характеристики

• Материал: рафинированная медь марки М1
• Номинальное сечение провода: 400 мм2
• Диаметр отверстия: 16 мм
• Наружный диаметр: 38,5 мм
• Форма контактной площадки: кольцевая
• Угол соединения: 180° - прямое расположение провода относительно зажима
• Покрытие: лужёное (олово-висмутовое, класс климатического исполнения Т2)
• Номинальное напряжение: 35 кВ
• Количество монтажных отверстий: 1
• Стандарт: DIN 46235
• Способ монтажа: опрессовка
• Тип проводника: многожильный
• Цвет: серый
• Количество в упаковке: 5 штук

Совместимость и монтаж

Наконечник кабельный медный луженый ТМЛ(DIN) 400-16-27,5 (5 шт. в уп.) совместим с пресс-клещами, оснащёнными матрицами, подходящими под диаметр 16 мм и ширину губок, соответствующую стандарту DIN 46235. На трубной части нанесена двухдорожечная разметка - она указывает точное положение для выполнения одной или двух опрессовок в зависимости от типа матрицы. Для качественного соединения необходимо использовать матрицу, рекомендованную производителем клещей для данного сечения. Перед опрессовкой зачищается изоляция на длину, равную глубине гильзы наконечника - не более 27,5 мм.

Безопасность и стандарты

Изделие соответствует немецкому стандарту DIN 46235 - одному из самых строгих и широко принятых нормативов на медные кабельные наконечники. Лужёное покрытие обеспечивает устойчивость к коррозии в условиях повышенной влажности, перепадов температур и агрессивной среды. Напряжение 35 кВ позволяет применять наконечник в сетях среднего напряжения, однако требуется соблюдение правил электроустановок при работе под напряжением.

Преимущества

• Высокая электропроводность меди М1 снижает потери мощности и нагрев в месте соединения
• Олово-висмутовое лужение предотвращает окисление, продлевает срок службы и улучшает контакт при многократных сборках/разборках
• Кольцевая форма контактной площадки обеспечивает равномерное распределение усилия при затяжке болта
• Разметка на трубе исключает ошибки при опрессовке - даже новичок сможет правильно выбрать место давления
• Соответствие DIN 46235 гарантирует взаимозаменяемость с другими изделиями этого стандарта по всему миру

Ограничения применения

• Не предназначено для одножильных проводов - возможен разрыв жил при опрессовке
• Запрещено использование с алюминиевыми кабелями - риск гальванической коррозии
• Не следует применять в условиях постоянного механического воздействия или вибраций без дополнительной фиксации
• При напряжении выше 35 кВ требуются специальные изоляционные решения - данный наконечник не имеет усиленной изоляции
• Не подходит для монтажа в помещениях с химически активной средой без защиты корпуса

Примеры использования

• Подключение кабеля 400 мм2 к шинной системе в распределительном щите 10–35 кВ
• Соединение выводов трансформатора с силовым кабелем в подстанции
• Оконцевание фазных проводов в ячейках КРУ
• Присоединение клеммы к заземляющему контуру в промышленных объектах
• Монтаж в частных ЭПУ с большими нагрузками - например, на заводе или в тепловой электростанции

Практические советы

• Перед монтажом проверьте соответствие диаметра отверстия (16 мм) болту или зажиму - не допускается насильственная подгонка
• Используйте только пресс-клещи с матрицами, рассчитанными на сечение 400 мм2 и стандарт DIN 46235
• При опрессовке следите, чтобы провод полностью вошёл в гильзу - не должно быть торчащих жил
• Проверяйте качество опрессовки: после сжатия не должно быть трещин, деформаций или видимых зазоров
• Храните наконечники в сухом помещении - хотя они лужёные, длительное воздействие влаги может повлиять на внешний вид
• Упаковка содержит 5 штук - удобно для закупки партии на несколько объектов или запаса на ремонт
