Наконечник кабельный ТМЛ(DIN) 240-16 - 58673 КВТ

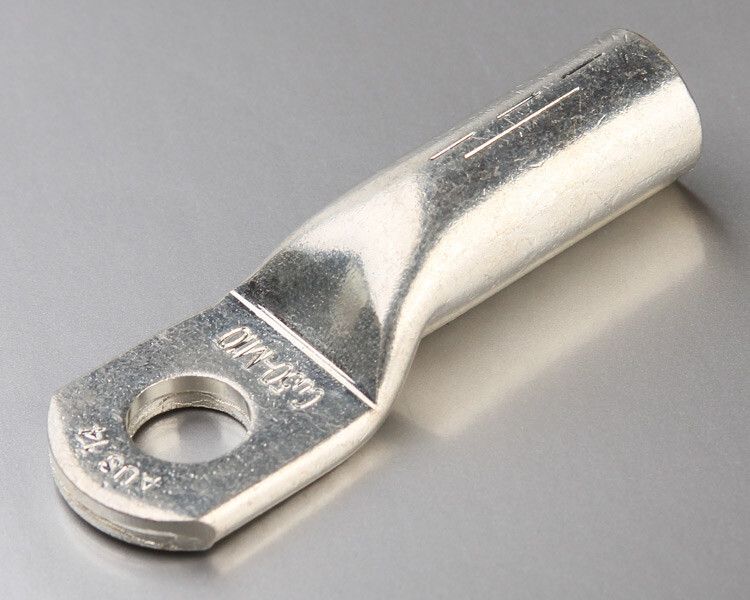

Наконечник луженый медный ТМЛ DIN 240-16-21.5 для опрессовки от бренда КВТ - надёжный элемент для оконцевания многожильных медных кабелей сечением 240 мм2, обеспечивает прочное и долговечное соединение при использовании опрессовочного инструмента.

Назначение и область применения

Наконечник луженый медный ТМЛ DIN 240-16-21.5 для опрессовки предназначен для оконцевания многожильных медных проводов и кабелей перед подключением к зажимам, шинам или другим токоведущим элементам. Применяется в силовых цепях с напряжением до 35 кВ. Подходит для установки в распределительных устройствах, трансформаторных подстанциях, на промышленном оборудовании, в системах энергоснабжения и на объектах с повышенными требованиями к надёжности контакта.

Технические характеристики

• Материал: рафинированная медь марки М1 - высокая электропроводность и механическая устойчивость
• Номинальное сечение проводника: 240 мм2 - рассчитан на крупные кабели, применяемые в мощных сетях
• Диаметр отверстия: 16 мм - соответствует стандартным болтовым соединениям M16
• Наружный диаметр: 29 мм - учтён при выборе места монтажа и зазора между соседними элементами
• Покрытие: лужёное (олово-висмутовое) - защищает от окисления, снижает переходное сопротивление
• Форма контактной площадки: кольцевая - равномерное распределение усилия при затяжке
• Тип проводника: многожильный - совместим с гибкими кабелями, не требует предварительной прессовки жил
• Угол соединения: 180° - прямое подключение, удобно для вертикальной и горизонтальной сборки
• Количество монтажных отверстий: 1 - одиночное крепление болтом
• Номинальное напряжение: 35 кВ - допустимо использование в средневольтных сетях
• Стандарт: DIN 46235 - европейский эталон качества для кабельных наконечников
• Цвет: серый - визуально отличается от других типов, упрощает идентификацию

Совместимость и монтаж

Наконечник луженый медный ТМЛ DIN 240-16-21.5 для опрессовки монтируется исключительно методом опрессовки специальными клещами с матрицами, соответствующими форме и размеру наконечника. На трубной части имеется двухдорожечная разметка - она указывает точное положение и количество запрессовок в зависимости от ширины матрицы. Для надёжного соединения необходимо использовать инструмент с регулируемым давлением и проверить глубину входа кабеля - он должен полностью войти в трубку, не выступая за её край. После опрессовки рекомендуется проверить механическую прочность соединения легким растяжением.

Безопасность и стандарты

Изделие соответствует немецкому стандарту DIN 46235 - одному из самых строгих в мире для медных кабельных наконечников. Лужёное покрытие выполнено в соответствии с климатическим исполнением «Т2», что гарантирует стойкость к влаге, перепадам температур и агрессивной среде. Напряжение 35 кВ позволяет применять наконечник в средневольтных системах, однако требуется соблюдение правил электроустановок при работе под напряжением. Не используется в цепях постоянного тока выше 1,5 кВ без согласования с проектом.

Преимущества

• Высокая электропроводность меди М1 минимизирует потери и нагрев в месте соединения
• Лужёное покрытие предотвращает окисление даже в сыром воздухе, продлевает срок службы
• Разметка на трубке упрощает процесс опрессовки и исключает ошибки монтажа
• Соответствие DIN 46235 обеспечивает взаимозаменяемость с другими изделиями этого стандарта
• Кольцевая форма контактной площадки равномерно распределяет нагрузку при затяжке болта

Ограничения применения

• Не предназначена для одножильных проводов - возможна деформация жилы и потеря контакта
• Запрещено использовать с алюминиевыми кабелями - риск гальванической коррозии
• Не следует применять в условиях постоянного воздействия открытого пламени или сверхвысоких температур (>150 C)
• При монтаже в закрытых корпусах важно учитывать внешний диаметр 29 мм - недостаток свободного пространства может препятствовать установке
• Не рекомендовано повторное использование после демонтажа - опрессовка является одноразовой операцией

Примеры использования

• Подключение кабелей 240 мм2 к шинам в распределительных щитах 10–35 кВ
• Оконцевание фазных проводов на трансформаторах и реакторах
• Соединение кабелей с выводами автоматических выключателей и рубильников среднего класса напряжения
• Монтаж в промышленных конвейерных системах с высокой нагрузкой
• Электроустановки в химической, металлургической и пищевой промышленности - благодаря антикоррозийному покрытию

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину трубки наконечника - лишняя изоляция внутри вызывает плохой контакт
• Выбирайте матрицу по разметке на трубке: две запрессовки при ширине матрицы 10–12 мм, одна - при 15–18 мм
• Проверьте соответствие диаметра отверстия (16 мм) болту или шпильке - не используйте более тонкий крепёж
• При монтаже в условиях повышенной влажности дополнительно смажьте место соединения контактной пастой на основе графита
• Артикул 58673 от КВТ - один из 33 типоразмеров серии; для других сечений (например, 150 или 300 мм2) выбирайте аналогичную модель с изменённым номером
