Наконечник 240-16-24-М-Т2 ГОСТ 7386-80 | CLC240-16-24G80T2 DKC ДКС

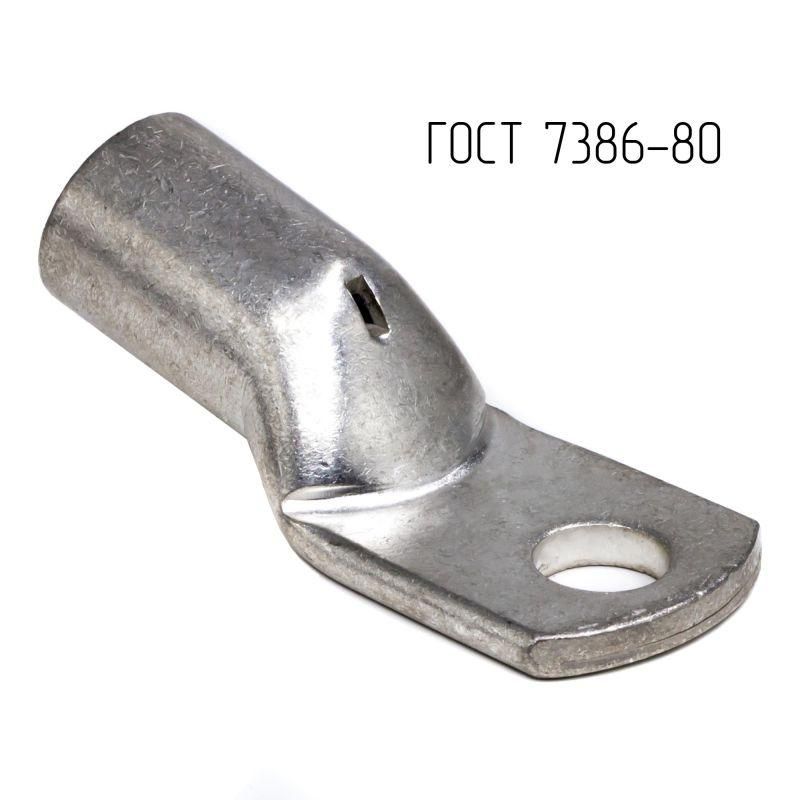

Наконечник кабельный трубчатый кольцевой 240 мм2 M16 ГОСТ 7386-80 от DKC (ДКС) - надёжное решение для оконцевания многожильных медных проводников сечением 240 мм2. Артикул clc240-16-24g80t2 соответствует ГОСТ 7386-80 и используется там, где требуется прочное и долговечное соединение под болт М16.

Назначение и область применения

Наконечник кабельный трубчатый кольцевой 240 мм2 M16 ГОСТ 7386-80 применяется для оконцевания медных жил кабелей и проводов перед подключением к зажимам, шинам или аппаратам. Подходит для силовых цепей высокой мощности: распределительных щитов, трансформаторов, частотных преобразователей, сварочного оборудования и других устройств с большими токовыми нагрузками.

Технические характеристики

• Номинальное сечение проводника: 240 мм2
• Диаметр отверстия: 16 мм (для болта М16)
• Материал: медь М1 - высокая проводимость и пластичность
• Форма контактной площадки: кольцевая - обеспечивает равномерное распределение усилия при затяжке
• Угол соединения: 180° - прямое расположение провода относительно крепёжного элемента
• Покрытие: лужёное - защищает от окисления и улучшает контактную способность
• Класс проводника: несколько - совместим с многопроволочными жилами любой степени гибкости
• Количество монтажных отверстий: одно
• Наличие смотрового отверстия: да - позволяет визуально контролировать глубину введения жилы при обжиме
• Способ монтажа: обжим специальным инструментом
• Номинальный ток: до 605 А (по ПУЭ-7 п.1.3.10–1.3.11)

Совместимость и монтаж

Наконечник кабельный трубчатый кольцевой 240 мм2 M16 ГОСТ 7386-80 совместим с любыми болтами и гайками класса точности М16. Для монтажа необходим обжимной инструмент с матрицей, подходящей под сечение 240 мм2 и тип гильзы. Обязательно проверьте, чтобы жила полностью вошла в гильзу - смотровое отверстие помогает убедиться в правильном положении. Внутренняя фаска на гильзе облегчает введение жилы, снижая риск повреждения проводников при заправке.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 7386-80, что гарантирует механическую и электрическую совместимость с промышленным оборудованием. Лужёное покрытие соответствует требованиям по предотвращению коррозии в условиях повышенной влажности. Номинальный ток 605 А подтверждён нормативами ПУЭ-7, что делает его безопасным для использования в системах до 1000 В переменного тока.

Преимущества

• Высокая проводимость меди М1 минимизирует потери энергии и нагрев контактов
• Лужёная поверхность продлевает срок службы в агрессивных средах
• Геометрия, точно соответствующая ГОСТ, исключает проблемы с установкой на стандартные клеммы
• Смотровое отверстие снижает вероятность брака при обжиме
• Внутренняя фаска ускоряет подготовку кабеля и снижает риск перелома жил

Ограничения применения

• Не предназначена для однопроволочных жил - требует многопроволочной структуры
• Не рекомендуется использовать в условиях постоянного воздействия открытого пламени или температур выше +90 C
• Запрещено применять с алюминиевыми проводами - материал гильзы несовместим с алюминием
• Обжим должен выполняться только профессиональным инструментом; ручная затяжка болтом вместо обжима недопустима

Примеры использования

• Подключение силового кабеля к шине в распределительном щите 10/0,4 кВ
• Присоединение выводов трансформатора к сборным шинам
• Крепление кабеля к выходным клеммам частотного преобразователя
• Соединение медных жил в цепях сварочных машин и промышленных конвейеров

Практические советы

• Перед обжимом удалите изоляцию с жилы на длину, равную глубине гильзы - не более и не менее
• Проверьте, чтобы все проволочки были целыми и плотно собраны - расслоение снижает надёжность контакта
• Используйте обжимной клещи с регулировкой давления - переобжим приводит к трещинам, недообжим - к люфту
• После монтажа проверьте механическую прочность: попробуйте слегка повернуть наконечник вокруг жилы - он не должен двигаться
• Артикул clc240-16-24g80t2 от DKC подходит для замены аналогов по ГОСТ 7386-80 - можно использовать как прямой аналог
